同步带和带轮的设计使用注意事项

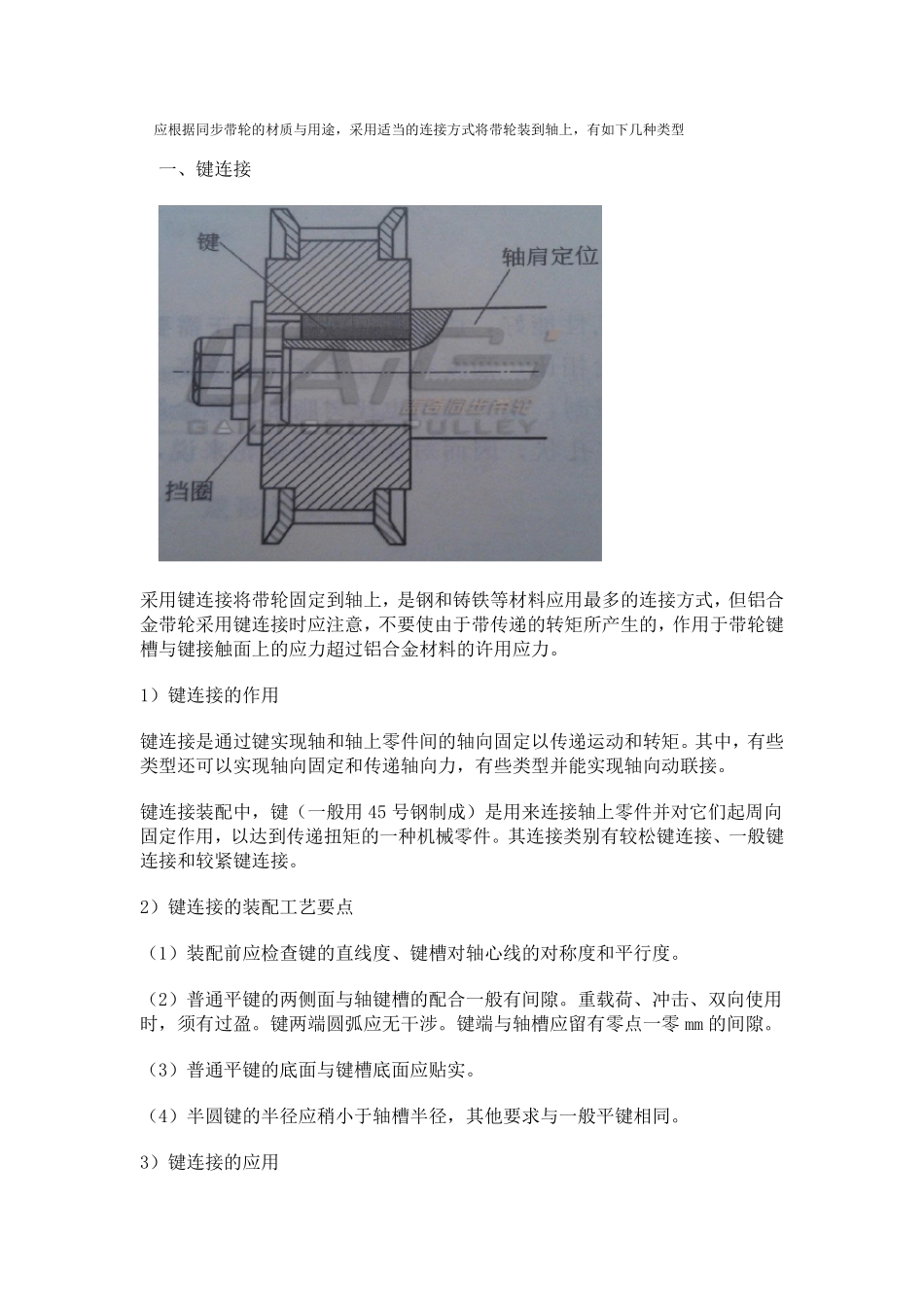

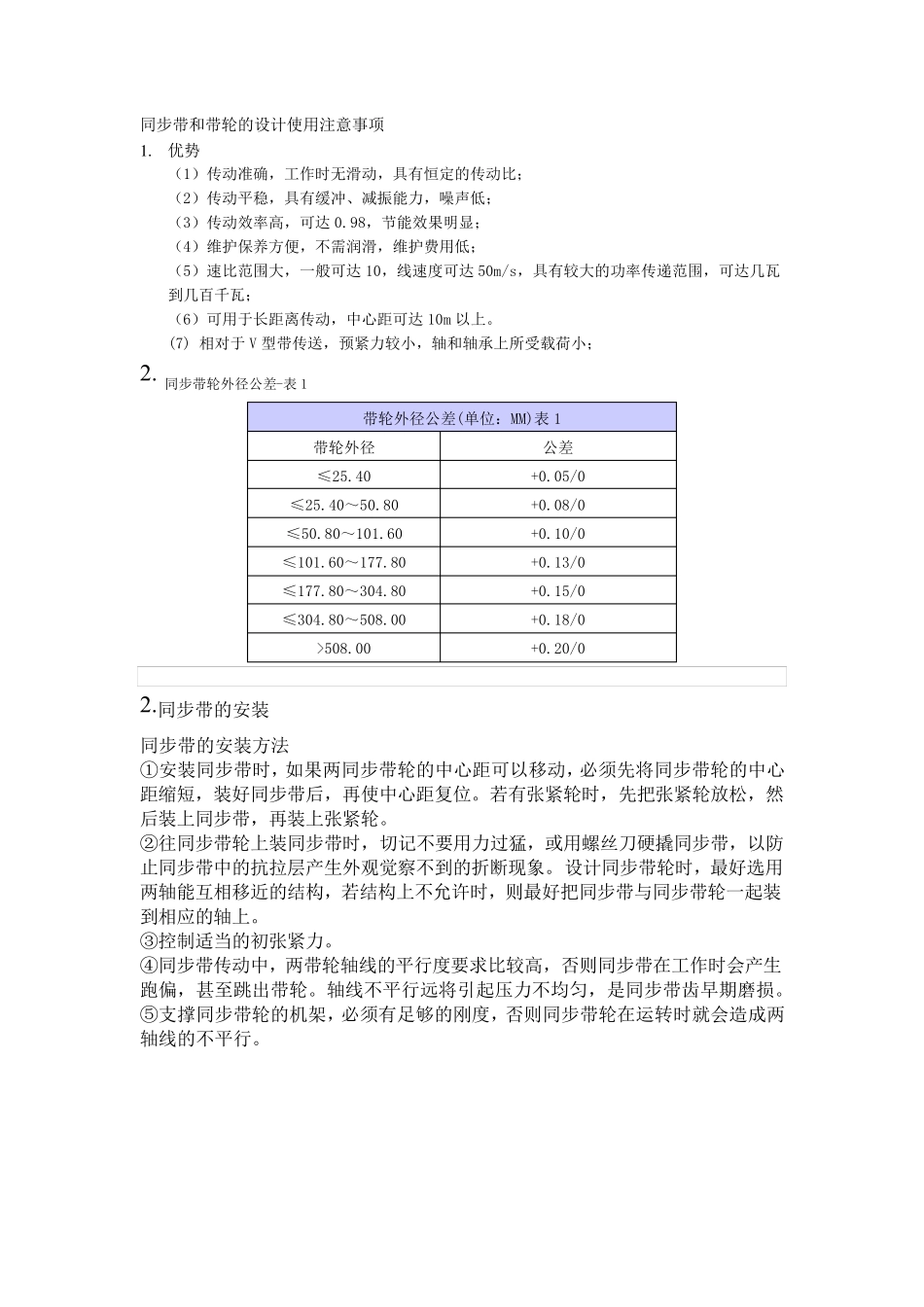

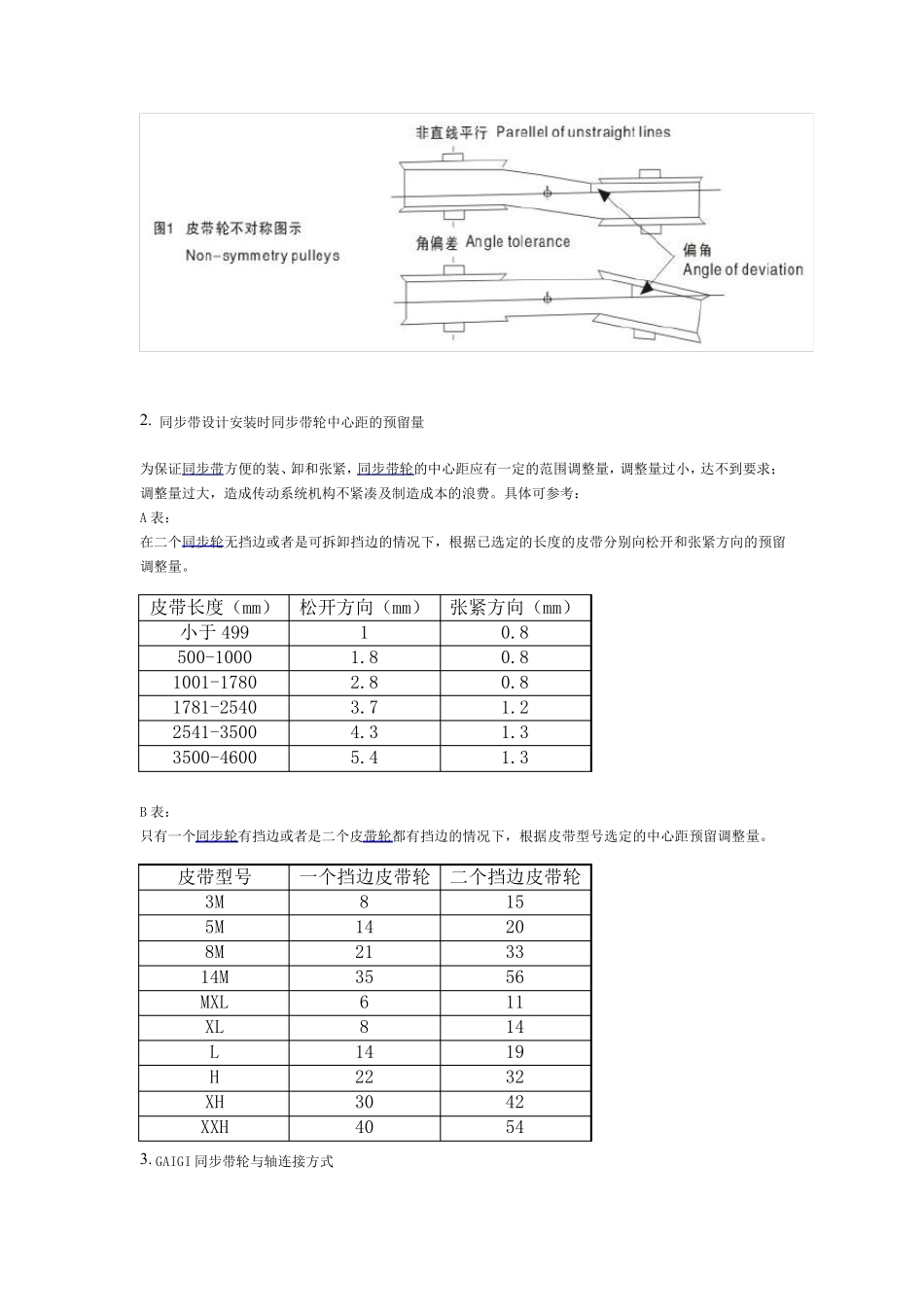

同步带和带轮的设计使用注意事项 1 . 优势 （1）传动准确，工作时无滑动，具有恒定的传动比； （2）传动平稳，具有缓冲、减振能力，噪声低； （3）传动效率高，可达0.98，节能效果明显； （4）维护保养方便，不需润滑，维护费用低； （5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦； （6）可用于长距离传动，中心距可达10m 以上。 (7) 相对于V 型带传送，预紧力较小，轴和轴承上所受载荷小； 2 . 同步带轮外径公差-表1 带轮外径公差(单位：MM)表1 带轮外径 公差 ≤25.40 +0.05/0 ≤25.40～50.80 +0.08/0 ≤50.80～101.60 +0.10/0 ≤101.60～177.80 +0.13/0 ≤177.80～304.80 +0.15/0 ≤304.80～508.00 +0.18/0 >508.00 +0.20/0 2 .同步带的安装 同步带的安装方法 ①安装同步带时，如果两同步带轮的中心距可以移动，必须先将同步带轮的中心距缩短，装好同步带后，再使中心距复位。若有张紧轮时，先把张紧轮放松，然后装上同步带，再装上张紧轮。 ②往同步带轮上装同步带时，切记不要用力过猛，或用螺丝刀硬撬同步带，以防止同步带中的抗拉层产生外观觉察不到的折断 现 象 。设计同步带轮时，最 好选 用两轴能互 相移近 的结 构 ，若结 构 上不允 许 时，则 最 好把同步带与 同步带轮一起 装到相应 的轴上。 ③ 控 制 适 当 的初 张紧力。 ④ 同步带传动中，两带轮轴线的平行 度要求 比较高，否 则 同步带在 工作时会 产生跑 偏 ，甚 至 跳 出 带轮。轴线不平行 远 将引 起 压 力不均 匀 ，是 同步带齿 早 期 磨 损 。 ⑤ 支 撑 同步带轮的机 架 ，必须有足 够 的刚 度，否 则 同步带轮在 运 转 时就 会 造 成 两轴线的不平行 。 2. 同步带设计安装时同步带轮中心距的预留量 为保证同步带方便的装、卸和张紧，同步带轮的中心距应有一定的范围调整量，调整量过小，达不到要求；调整量过大，造成传动系统机构不紧凑及制造成本的浪费。具体可参考： A 表： 在二个同步轮无挡边或者是可拆卸挡边的情况下，根据已选定的长度的皮带分别向松开和张紧方向的预留调整量。 皮带长度（mm） 松开方向（mm） 张紧方向（mm） 小于 499 1 0.8 500-1000 1.8 0.8 1001-1780 2.8 0.8 1781-2540 3.7 1.2 2541-3500 4.3 1.3 3500-4600 5.4 1.3 B 表： 只有一个同步轮有挡边...
