同步带轮规格参数表

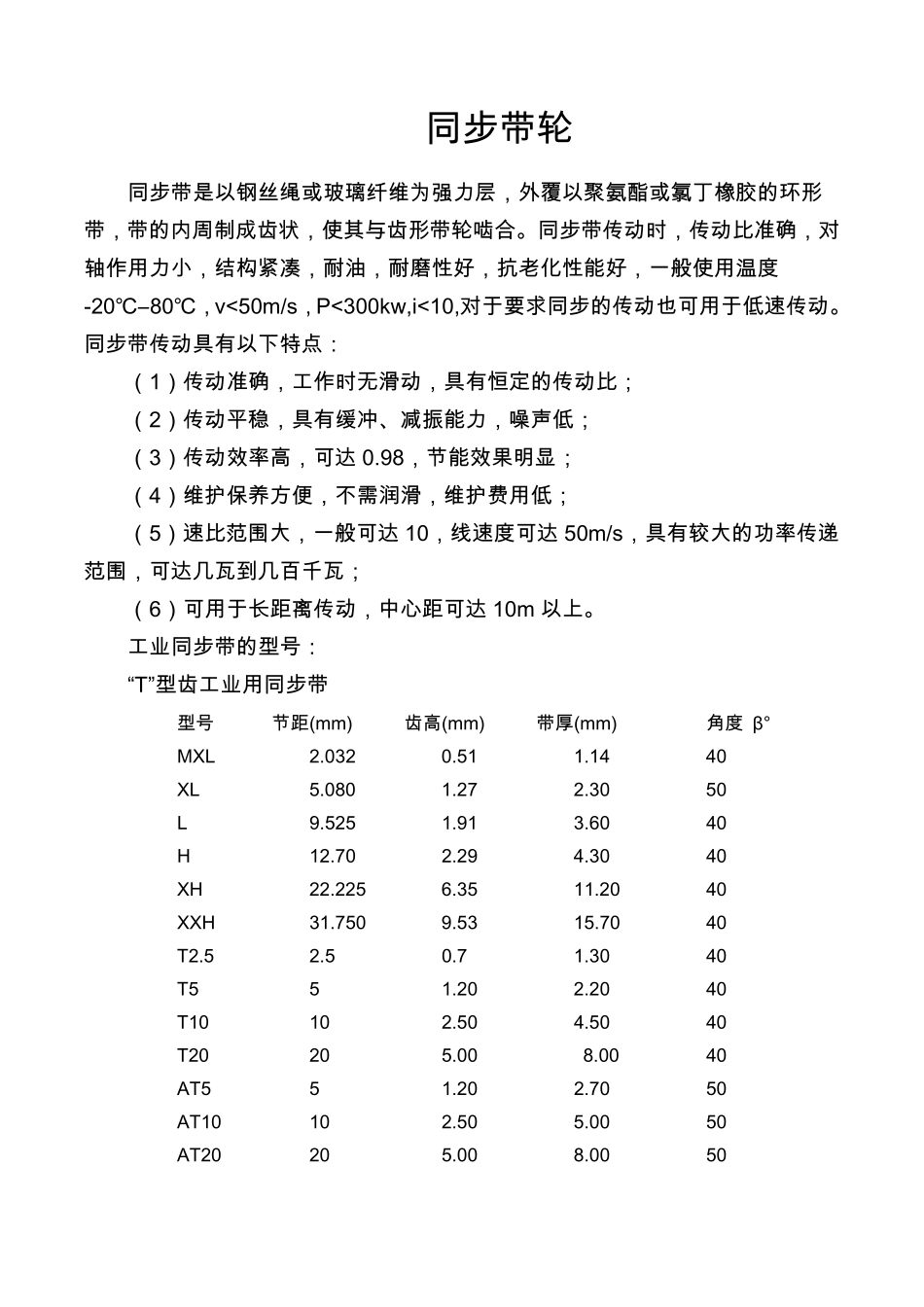

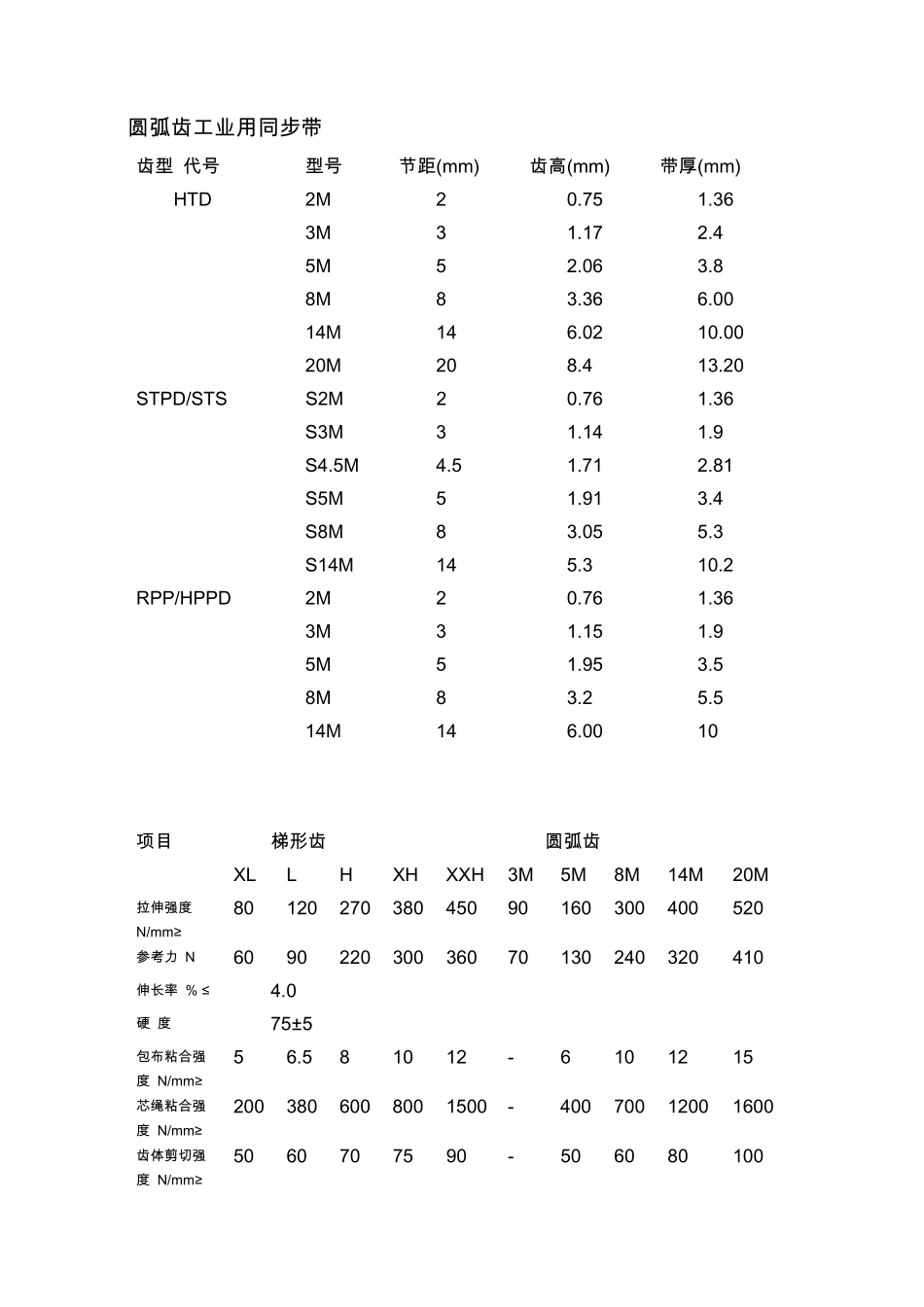

同 步 带 轮 同 步 带 是 以 钢 丝 绳 或 玻 璃 纤 维 为 强 力 层 ， 外 覆 以 聚 氨 酯 或 氯 丁 橡 胶 的 环 形带 ， 带 的 内 周 制 成 齿 状 ， 使 其 与 齿 形 带 轮 啮 合 。 同 步 带 传 动 时 ， 传 动 比 准 确 ， 对轴 作 用 力 小 ， 结 构 紧 凑 ， 耐 油 ， 耐 磨 性 好 ， 抗 老 化 性 能 好 ， 一 般 使 用 温 度-20℃―80℃， v<50m/s， P<300kw,i<10,对 于 要 求 同 步 的 传 动 也 可 用 于 低 速 传 动 。同 步 带 传 动 具 有 以 下 特 点 ： （ 1） 传 动 准 确 ， 工 作 时 无 滑 动 ， 具 有 恒 定 的 传 动 比 ； （ 2） 传 动 平 稳 ， 具 有 缓 冲 、减振能 力 ， 噪声低 ； （ 3） 传 动 效率高， 可 达 0.98， 节能 效果明显； （ 4） 维 护保养方便， 不需润滑 ， 维 护费用 低 ； （ 5） 速 比 范围大， 一 般 可 达 10， 线速 度 可 达 50m/s， 具 有 较大的 功率传 递范围， 可 达几瓦 到 几百 千 瓦 ； （ 6） 可 用 于 长 距 离 传 动 ， 中 心 距 可 达 10m 以 上 。 工 业 同 步 带 的 型 号 ： “T”型 齿 工 业 用 同 步 带 型 号 节距 (mm) 齿 高(mm) 带 厚 (mm) 角 度 β° MXL 2.032 0.51 1.14 40 XL 5.080 1.27 2.30 50 L 9.525 1.91 3.60 40 H 12.70 2.29 4.30 40 XH 22.225 6.35 11.20 40 XXH 31.750 9.53 15.70 40 T2.5 2.5 0.7 1.30 40 T5 5 1.20 2.20 40 T10 10 2.50 4.50 40 T20 20 5.00 8.00 40 AT5 5 1.20 2.70 50 AT10 10 2.50 5.00 50 AT20 20 5.00 8.00 50 圆 弧 齿 工 业用 同 步 带 齿 型 代 号 型 号 节 距 (mm) 齿 高 (mm) 带 厚 (mm) HTD 2M 2 0.75 1.36 3M 3 1.17 2.4 5M 5 2.06 3.8 8M 8 3.36 6.00 14M 14 6.02 10.00 20M 20 8.4 13.20 STPD/STS S2M 2 0.76 1.36 S3M 3 1.14 1.9 S4.5M 4.5 1.71 2.81 S5M 5 1.91 3.4 S8M 8 3.05 5.3 S14M 14 5.3 10.2 RPP/HPPD 2M 2 0.76 1.36 3M 3 1.15 1.9 5M 5 1.95 3.5 8M 8 3.2 5.5 14M 14...
