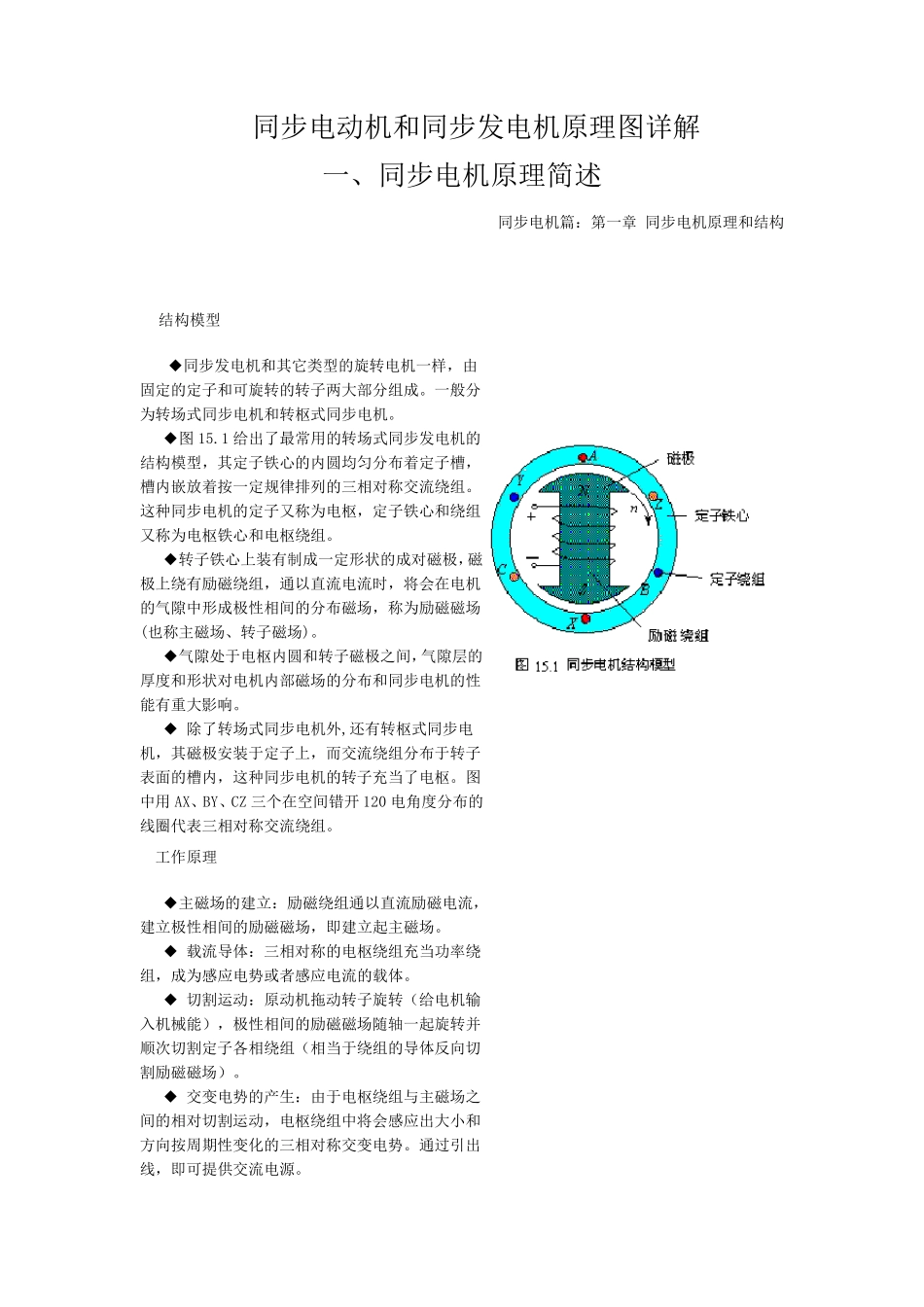

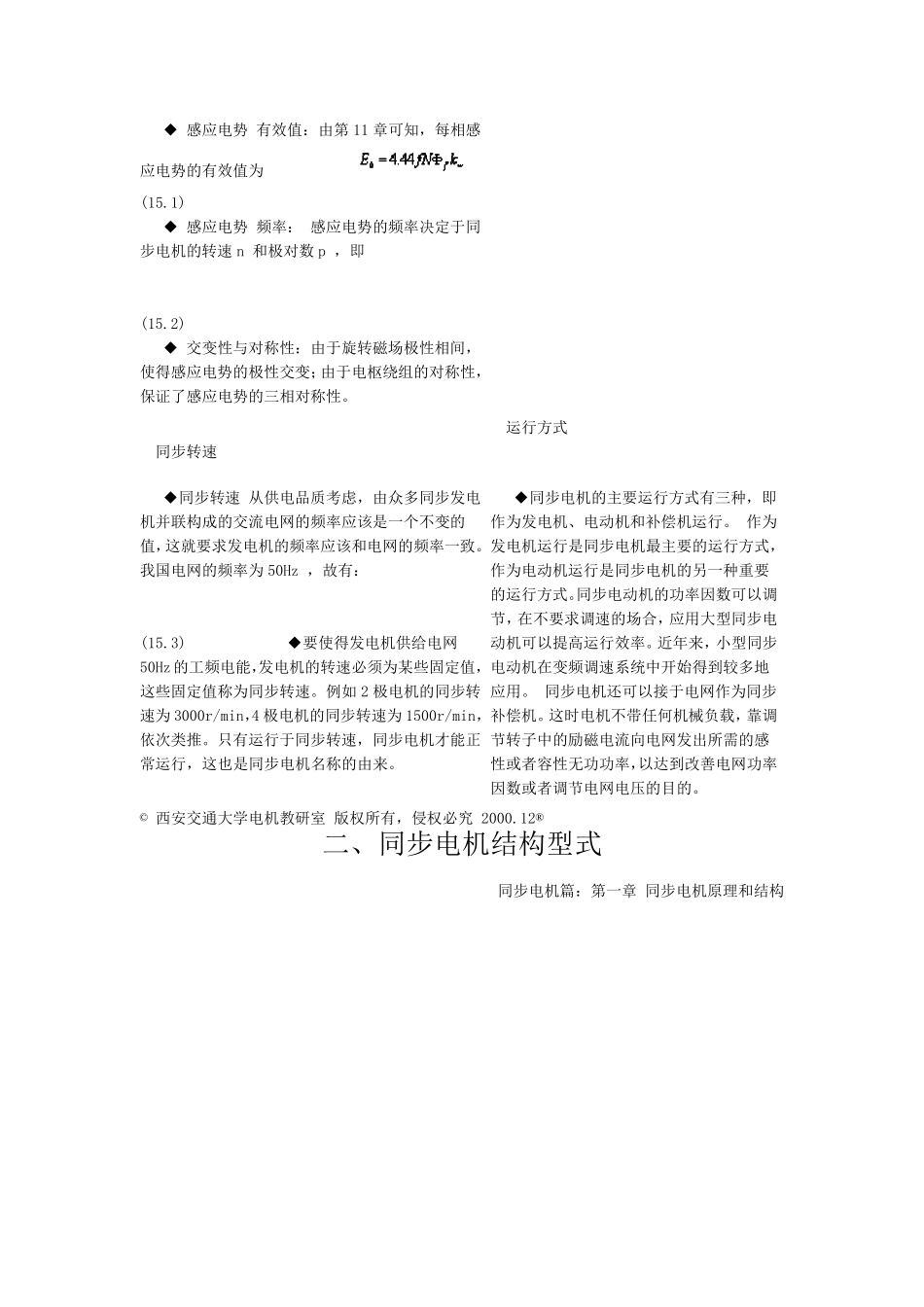

同步电动机和同步发电机原理图详解 一、同步电机原理简述 同步电机篇：第一章 同步电机原理和结构 结构模型 ◆同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。一般分为转场式同步电机和转枢式同步电机。 ◆图15.1 给出了最常用的转场式同步发电机的结构模型，其定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组。这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。 ◆转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场(也称主磁场、转子磁场)。 ◆气隙处于电枢内圆和转子磁极之间，气隙层的厚度和形状对电机内部磁场的分布和同步电机的性能有重大影响。 ◆ 除了转场式同步电机外,还有转枢式同步电机，其磁极安装于定子上，而交流绕组分布于转子表面的槽内，这种同步电机的转子充当了电枢。图中用 AX、BY、CZ 三个在空间错开 120 电角度分布的线圈代表三相对称交流绕组。 工作原理 ◆主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。 ◆ 载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。 ◆ 切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺 次 切割定子各 相绕组（相当于绕组的导体反 向 切割励磁磁场）。 ◆ 交变 电势的产 生 ：由于电枢绕组与 主磁场之间的相对切割运动，电枢绕组中将会感应出大小 和方 向 按周 期 性变 化 的三相对称交变 电势。通过 引 出线，即可提 供 交流电源 。 ◆ 感应电势 有效值：由第 11 章可知，每相感应电势的有效值为 (15.1) ◆ 感应电势 频率： 感应电势的频率决定于同步电机的转速 n 和极对数 p ，即 (15.2) ◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。 同步转速 ◆同步转速 从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。我国电网的频率为 50Hz ，故有： (15.3) ◆要使得发电机供给电网50Hz的工频电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。例如 2 极电机的同步转速为 3000...
