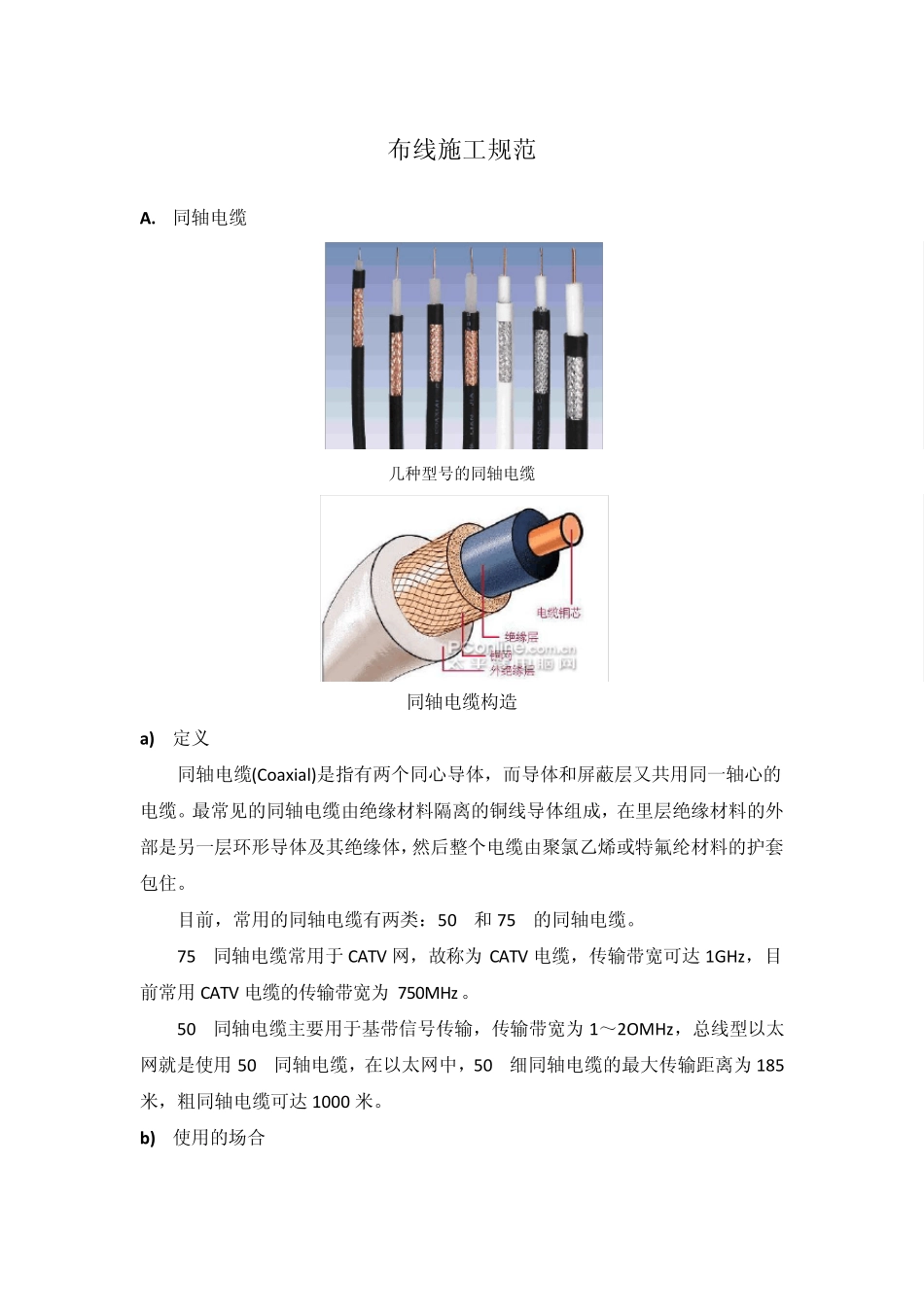

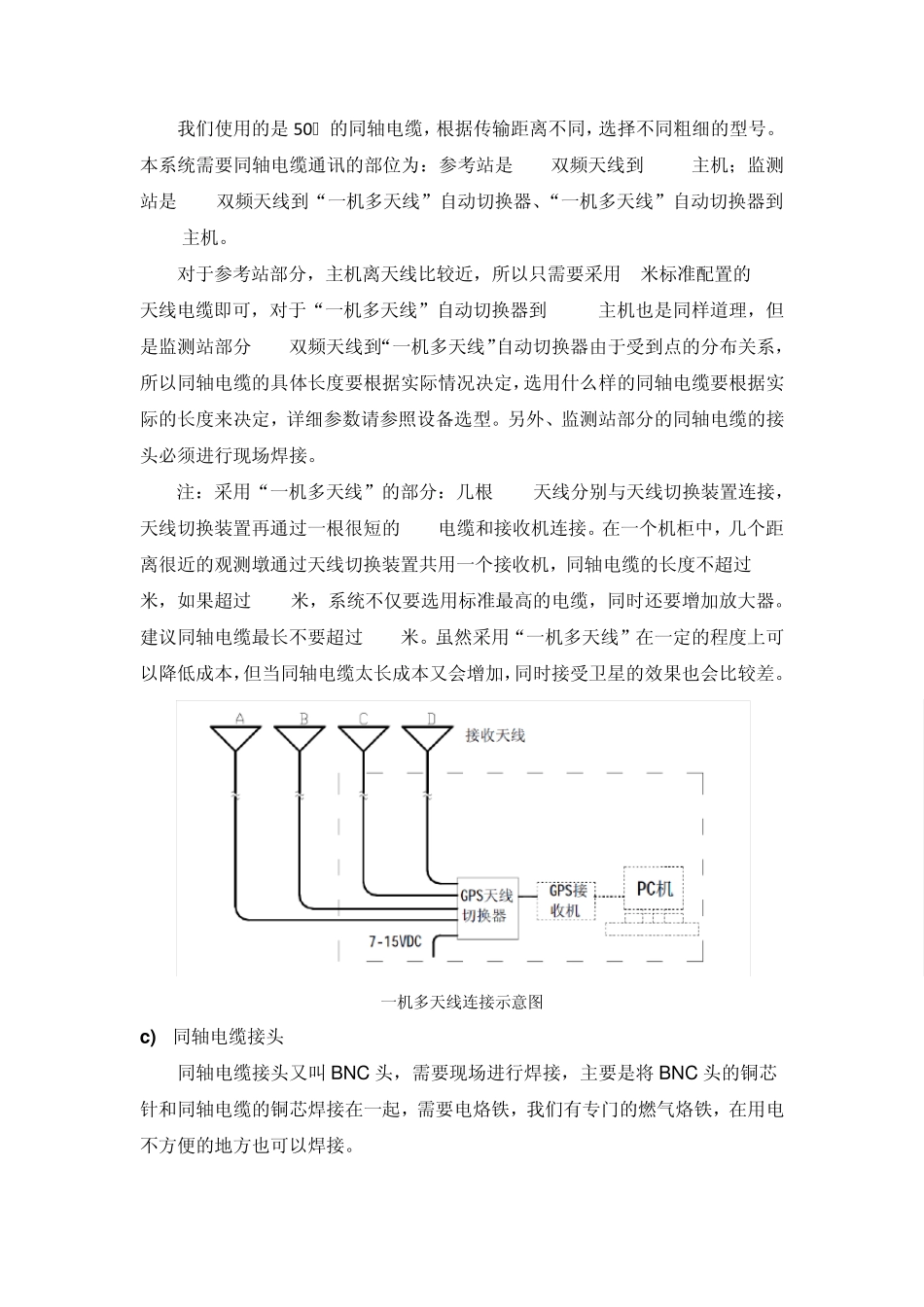

布线施工规范 A. 同轴电缆 几种型号的同轴电缆 同轴电缆构造 a) 定义 同轴电缆(Coaxial)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成,在里层绝缘材料的外部是另一层环形导体及其绝缘体,然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。 目前,常用的同轴电缆有两类:50Ω和75Ω的同轴电缆。 75Ω同轴电缆常用于 CATV 网,故称为 CATV 电缆,传输带宽可达 1GHz,目前常用CATV 电缆的传输带宽为 750MHz。 50Ω同轴电缆主要用于基带信号传输,传输带宽为 1~2OMHz,总线型以太网就是使用50Ω同轴电缆,在以太网中,50Ω细同轴电缆的最大传输距离为 185米,粗同轴电缆可达 1000 米。 b) 使用的场合 我们使用的是50Ω 的同轴电缆,根据传输距离不同,选择不同粗细的型号。本系统需要同轴电缆通讯的部位为:参考站是GPS双频天线到X60M主机;监测站是GPS双频天线到“一机多天线”自动切换器、“一机多天线”自动切换器到X60M主机。 对于参考站部分,主机离天线比较近,所以只需要采用2米标准配置的GPS天线电缆即可,对于“一机多天线”自动切换器到X60M主机也是同样道理,但是监测站部分 GPS双频天线到“一机多天线”自动切换器由于受到点的分布关系,所以同轴电缆的具体长度要根据实际情况决定,选用什么样的同轴电缆要根据实际的长度来决定,详细参数请参照设备选型。另外、监测站部分的同轴电缆的接头必须进行现场焊接。 注:采用“一机多天线”的部分:几根GPS天线分别与天线切换装置连接,天线切换装置再通过一根很短的GPS电缆和接收机连接。在一个机柜中,几个距离很近的观测墩通过天线切换装置共用一个接收机,同轴电缆的长度不超过 200米,如果超过 200米,系统不仅要选用标准最高的电缆,同时还要增加放大器。建议同轴电缆最长不要超过 300米。虽然采用“一机多天线”在一定的程度上可以降低成本,但当同轴电缆太长成本又会增加,同时接受卫星的效果也会比较差。 一机多天线连接示意图 c ) 同轴电缆接头 同轴电缆接头又叫 BNC 头,需要现场进行焊接,主要是将 BNC 头的铜芯针和同轴电缆的铜芯焊接在一起,需要电烙铁,我们有专门的燃气烙铁,在用电不方便的地方也可以焊接。 BNC 头 同轴电缆头的制作 d ) 同轴电缆布设要求 GPS天线电缆室外或地下部分必须穿PVC管或热镀锌钢管; 不允许有小于90°扭折,避免造成线缆受损,...
