作业学生宿舍楼综合布线设计方案

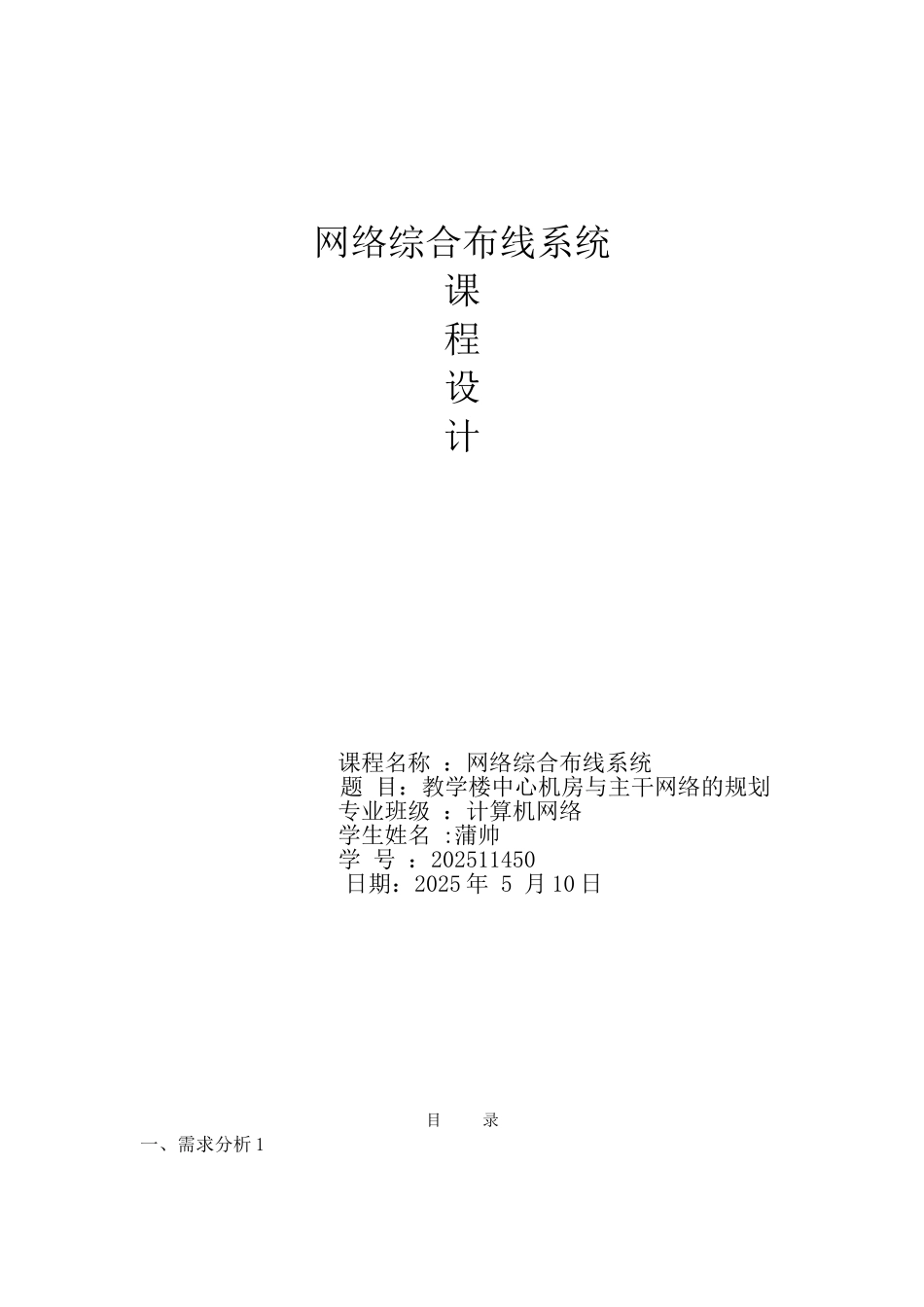

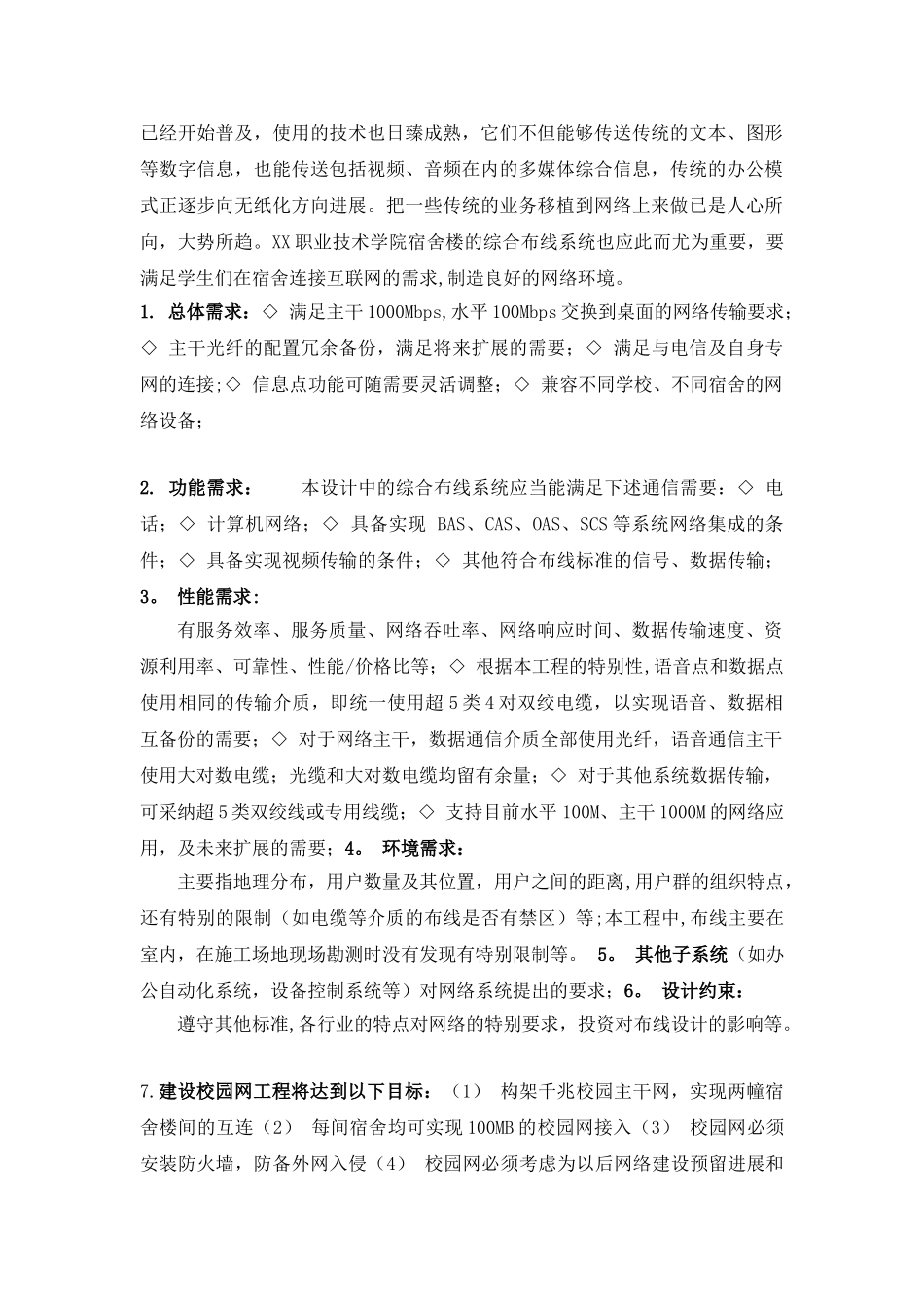

网络综合布线系统课程设计 课程名称 ：网络综合布线系统 题 目：教学楼中心机房与主干网络的规划 专业班级 ：计算机网络 学生姓名 :蒲帅 学 号 ：202511450 日期：2025 年 5 月 10 日目 录一、需求分析 1二、工程概况 3三、布线系统设计、原则、验收遵循的法律规范和标准 31 设计标准及法律规范 3四、综合布线系统结构设计 41、布线系统的结构 4五、综合布线子系统设计 51。水平子系统 52．工作区子系统 63．设备间 8六、信息点编号规则 9七、产品选择 9八、AMAPTRAC 结构化布线智能管理系统 10九、AMPTRAC 管理软件 11十、该大楼综合布线系统的特点 12十一、综合布线工程验收 131、综合布线验收标准 132、综合布线验收内容 13十二、综合布线系统拓扑图 14十四、总结 15学生宿舍楼综合布线设计方案一、需求分析Internet 迅速进展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普及，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在内的多媒体综合信息，传统的办公模式正逐步向无纸化方向进展。把一些传统的业务移植到网络上来做已是人心所向，大势所趋。XX 职业技术学院宿舍楼的综合布线系统也应此而尤为重要，要满足学生们在宿舍连接互联网的需求,制造良好的网络环境。1. 总体需求：◇ 满足主干 1000Mbps,水平 100Mbps 交换到桌面的网络传输要求；◇ 主干光纤的配置冗余备份，满足将来扩展的需要；◇ 满足与电信及自身专网的连接;◇ 信息点功能可随需要灵活调整；◇ 兼容不同学校、不同宿舍的网络设备；2. 功能需求： 本设计中的综合布线系统应当能满足下述通信需要：◇ 电话；◇ 计算机网络；◇ 具备实现 BAS、CAS、OAS、SCS 等系统网络集成的条件；◇ 具备实现视频传输的条件；◇ 其他符合布线标准的信号、数据传输；3。 性能需求:有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇ 根据本工程的特别性,语音点和数据点使用相同的传输介质，即统一使用超 5 类 4 对双绞电缆，以实现语音、数据相互备份的需要；◇ 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量；◇ 对于其他系统数据传输，可采纳超 5 类双绞线或专用线缆；◇ 支持目前水平 100M、主干 1000M 的网络应用，及未来扩展的需要；4。...
