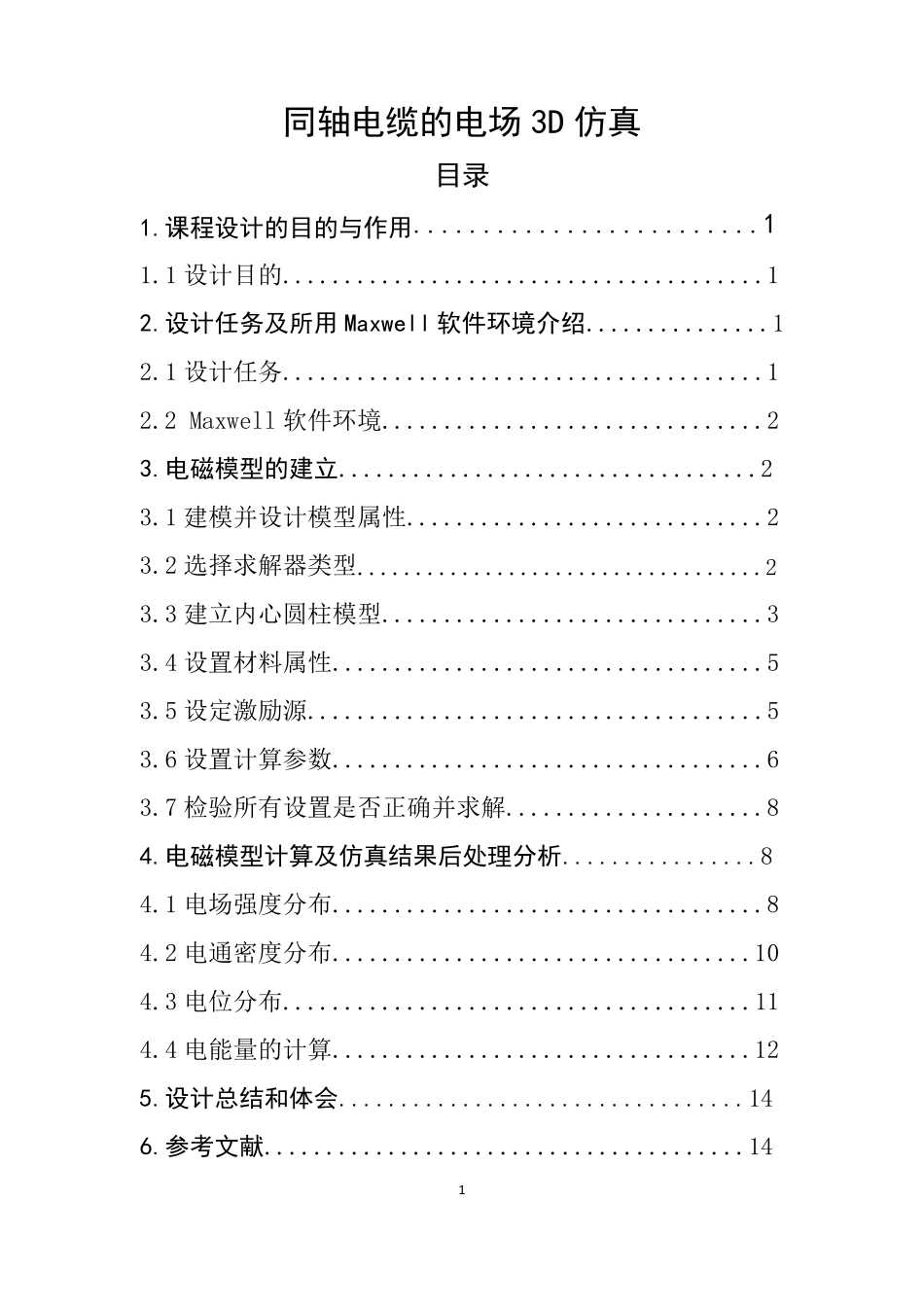

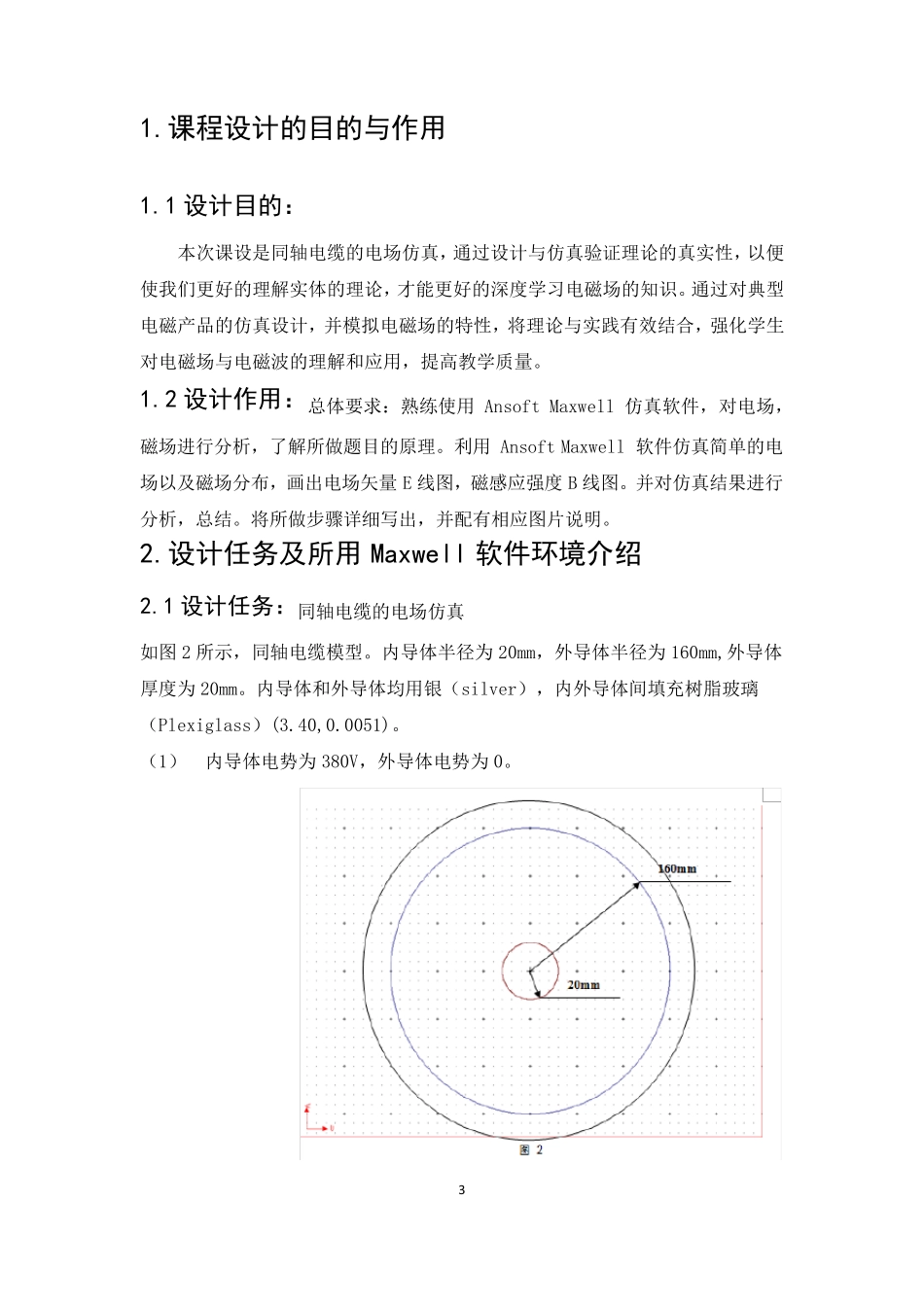

1 同轴电缆的电场3D 仿真 目录 1.课程设计的目的与作用.........................1 1.1 设计目的.......................................1 2.设计任务及所用 Maxwell 软件环境介绍...............1 2.1 设计任务.......................................1 2.2 Maxwell 软件环境...............................2 3.电磁模型的建立..................................2 3.1 建模并设计模型属性.............................2 3.2 选择求解器类型...................................2 3.3 建立内心圆柱模型...............................3 3.4 设置材料属性...................................5 3.5 设定激励源.....................................5 3.6 设置计算参数...................................6 3.7 检验所有设置是否正确并求解.....................8 4.电磁模型计算及仿真结果后处理分析................8 4.1 电场强度分布...................................8 4.2 电通密度分布..................................10 4.3 电位分布......................................11 4.4 电能量的计算..................................12 5.设计总结和体会.................................14 6.参考文献.......................................14 2 3 1.课程设计的目的与作用 1.1 设计目的： 本次课设是同轴电缆的电场仿真，通过设计与仿真验证理论的真实性，以便使我们更好的理解实体的理论，才能更好的深度学习电磁场的知识。通过对典型电磁产品的仿真设计，并模拟电磁场的特性，将理论与实践有效结合，强化学生对电磁场与电磁波的理解和应用，提高教学质量。 1.2 设计作用：总体要求：熟练使用 Ansoft Maxwell 仿真软件，对电场，磁场进行分析，了解所做题目的原理。利用 Ansoft Maxwell 软件仿真简单的电场以及磁场分布，画出电场矢量 E 线图，磁感应强度B 线图。并对仿真结果进行分析，总结。将所做步骤详细写出，并配有相应图片说明。 2.设计任务及所用 Maxwell 软件环境介绍 2.1 设计任务：同轴电缆的电场仿真 如图 2 所示，同轴电缆模型。内导体半径为 20mm，外导体半径为 160mm,外导体厚度为 20mm。内导体和外导体均用银（silver），内外导体间填充树脂玻璃（Plexiglass）(3.40,0.0051)。 （1） 内导体电势为 380V，外导体电势为 0。 4 2.2...
