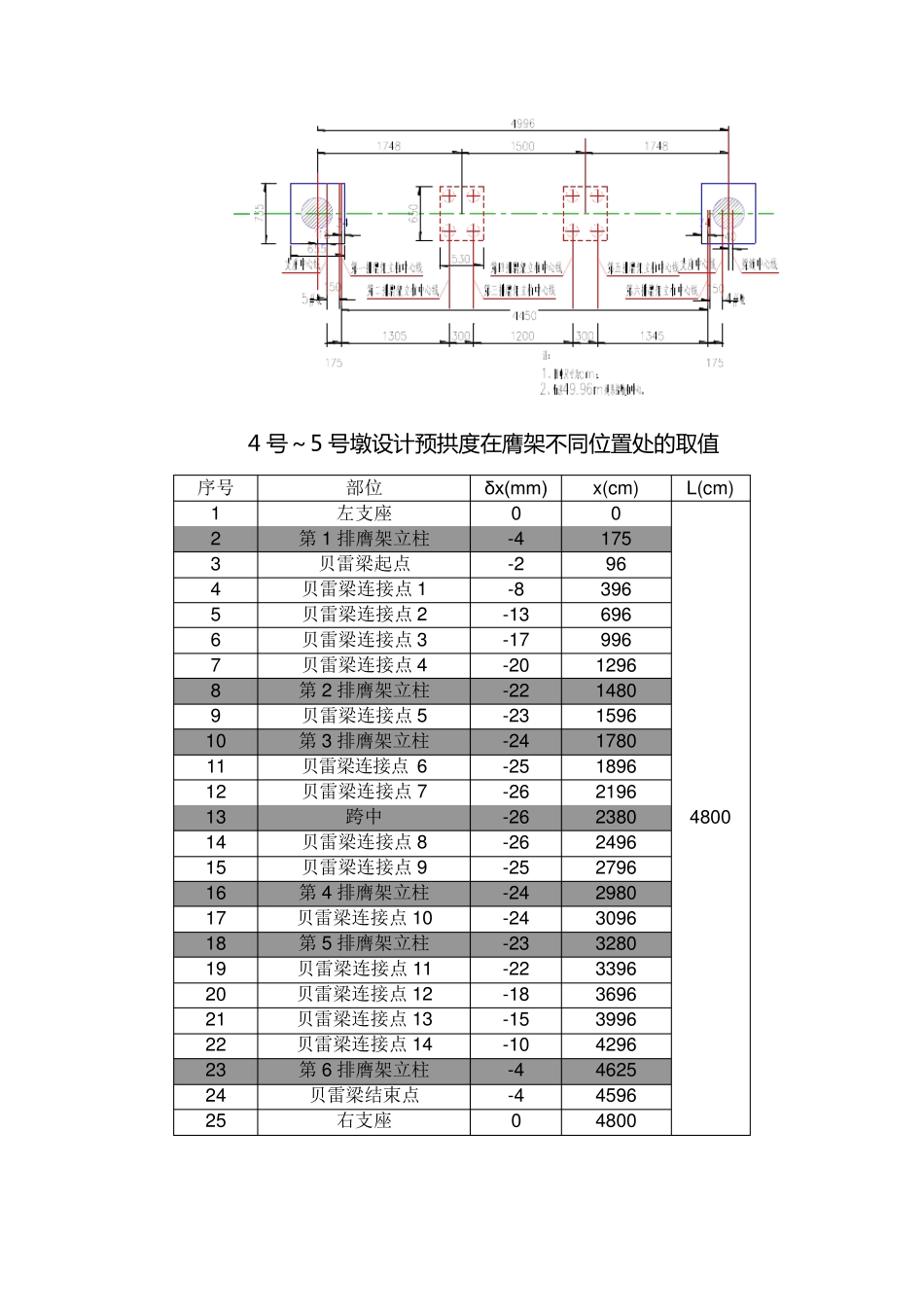

梁 峁 洛 河 大 桥 线 形 控 制 一 、几 个 相 对 位 置 的 确 定 1、支 座 中 心 线 距 相 邻 梁 端 部 , 水 平 距 离 110cm; 2、48m 箱 梁 梁 缝 中 心 线 距 梁 端 部 , 水 平 距 离 8cm; 可 知 , 梁 缝 中 心 线 距 支 座 中 心 线 , 118cm。 在 5 号 ~ 8 号 墩 孔 跨 不 存在 纵 向 偏 心 , 故 支 各 部 位 几 何 尺 寸 如 下 : 二 、箱 梁 设 计 预 挠 度 根 据 工 点 设 计 图 设 计 说 明 : 梁 体 预 挠 度 设 置 采 用 二 次 抛 物 线 , 跨中 预 设 下 挠 度 设 计 值 为26mm; 施 工 时 应 根 据 桥 面 工 程 施 工 时 间 及检 测 的 混 凝 土 弹 性 模 量 等 情 况 确 定 实 际 箱 梁 预 设 下 挠 度 。 设 计 预 拱 度 设 置 , 按 二 次 抛 物 线 法 分 配 ( 支 座 处 预 拱 度 为 0): x24x (L - x)=L x ——距 左支 座x的 预 拱 度 值 ; x——距 左支 座 的 距 离 ; L——跨 长。 故 有以下 计 算表: 5 号 ~ 8 号 墩 设 计 预 拱 度 在 膺 架 不 同 位 置 处 的 取 值 序号 部位 δx(mm) x(cm) L(cm) 1 左支座 0 0 4800 2 第1 排膺架立柱 -4 175 3 贝雷梁起点 -3 150 4 贝雷梁连接点1 -9 450 5 贝雷梁连接点2 -14 750 6 贝雷梁连接点3 -18 1050 7 贝雷梁连接点4 -21 1350 8 第2 排膺架立柱 -22 1500 9 贝雷梁连接点5 -23 1650 10 第3 排膺架立柱 -24 1800 11 贝雷梁连接点6 -25 1950 12 贝雷梁连接点7 -26 2250 13 跨中 -26 2400 14 贝雷梁连接点8 -26 2550 15 贝雷梁连接点9 -25 2850 16 第4 排膺架立柱 -24 3000 17 贝雷梁连接点10 -23 3150 18 第5 排膺架立柱 -22 3300 19 贝雷梁连接点11 -21 3450 20 贝雷梁连接点12 -18 3750 21 贝雷梁连接点13 -14 4050 22 贝雷梁连接点14 -9 4350 23 第6 排膺架立柱 -4 4625 24 贝雷梁结束点 -3 4650 25 右支座 0 4800 另 外 , 梁 峁 工 点 设 计 图 中 已 明 确 : 4 号 墩 为 32mT 梁 +48m 箱 梁不 等 跨 墩 , 设 有 40cm 的...
