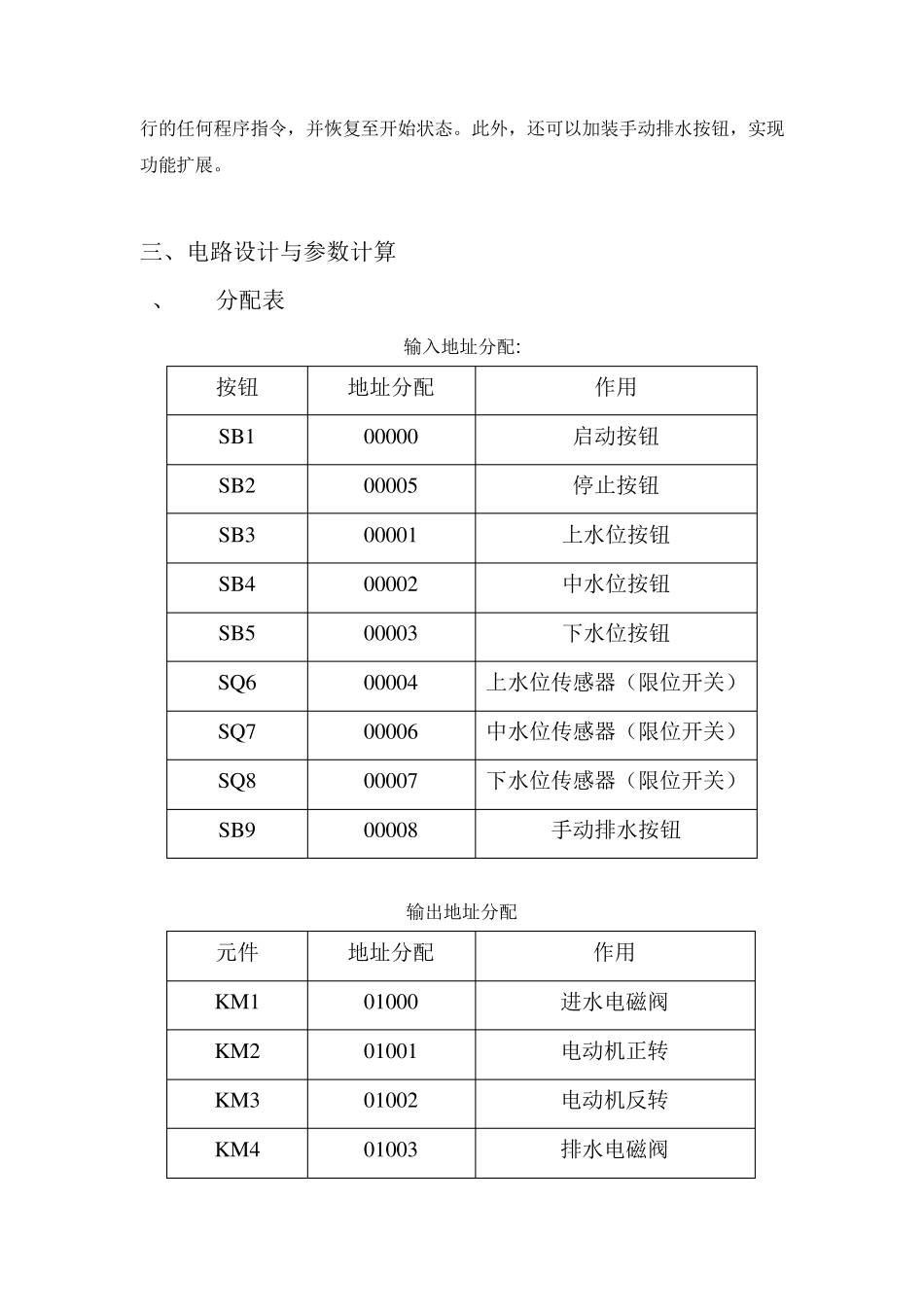

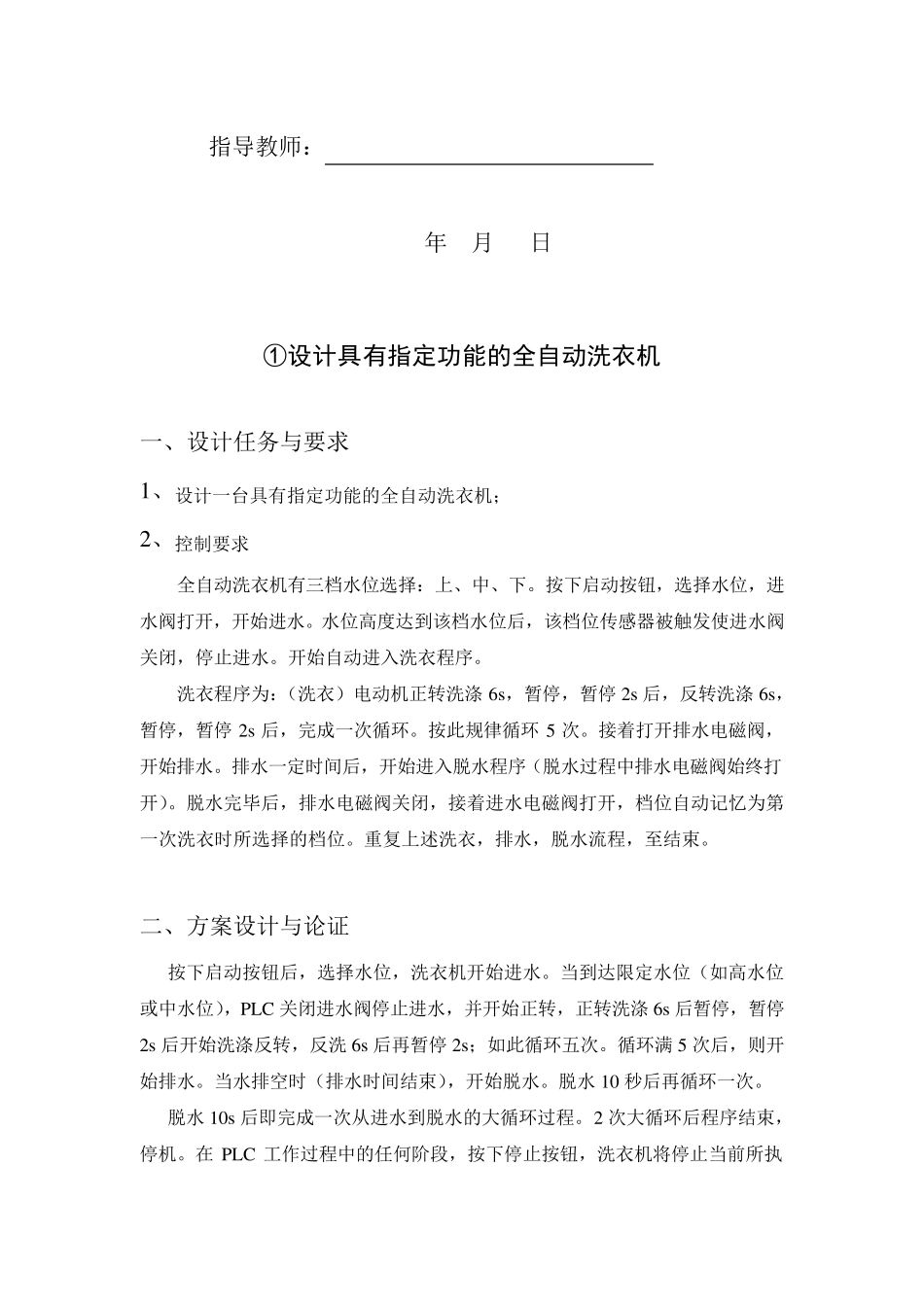

中国石油大学 电气控制与 PLC课程设计总结报告 题 目： ①设计具有指定功能的全自动洗衣机 ②设计传送带故障停止控制 学生姓名： 系 别： 电气信息工程系 专业年级： 2008级电气工程及其自动化专业 1班 指导教师： 2011年7月 2 日 ①设计具有指定功能的全自动洗衣机 一、设计任务与要求 1、设计一台具有指定功能的全自动洗衣机； 2、控制要求 全自动洗衣机有三档水位选择：上、中、下。按下启动按钮，选择水位，进水阀打开，开始进水。水位高度达到该档水位后，该档位传感器被触发使进水阀关闭，停止进水。开始自动进入洗衣程序。 洗衣程序为：（洗衣）电动机正转洗涤 6s，暂停，暂停 2s后，反转洗涤 6s，暂停，暂停 2s后，完成一次循环。按此规律循环 5 次。接着打开排水电磁阀，开始排水。排水一定时间后，开始进入脱水程序（脱水过程中排水电磁阀始终打开）。脱水完毕后，排水电磁阀关闭，接着进水电磁阀打开，档位自动记忆为第一次洗衣时所选择的档位。重复上述洗衣，排水，脱水流程，至结束。 二、方案设计与论证 按下启动按钮后，选择水位，洗衣机开始进水。当到达限定水位（如高水位或中水位），PLC 关闭进水阀停止进水，并开始正转，正转洗涤 6s后暂停，暂停2s后开始洗涤反转，反洗 6s后再暂停 2s；如此循环五次。循环满 5 次后，则开始排水。当水排空时（排水时间结束），开始脱水。脱水 10 秒后再循环一次。 脱水 10s后即完成一次从进水到脱水的大循环过程。2 次大循环后程序结束，停机。在 PLC 工作过程中的任何阶段，按下停止按钮，洗衣机将停止当前所执 行的任何程序指令，并恢复至开始状态。此外，还可以加装手动排水按钮，实现功能扩展。 三、电路设计与参数计算 1、I/O分配表 输入地址分配: 按钮 地址分配 作用 SB1 00000 启动按钮 SB2 00005 停止按钮 SB3 00001 上水位按钮 SB4 00002 中水位按钮 SB5 00003 下水位按钮 SQ6 00004 上水位传感器（限位开关） SQ7 00006 中水位传感器（限位开关） SQ8 00007 下水位传感器（限位开关） SB9 00008 手动排水按钮 输出地址分配 元件 地址分配 作用 KM1 01000 进水电磁阀 KM2 01001 电动机正转 KM3 01002 电动机反转 KM4 01003 排水电磁阀 KM5 01004 脱水电动机 定时器部分: 定时继电器具体定时分配 定时器号 定时/s 作用 TIM 000 6 电动机正转时间 TIM 001 2 正转完毕...
