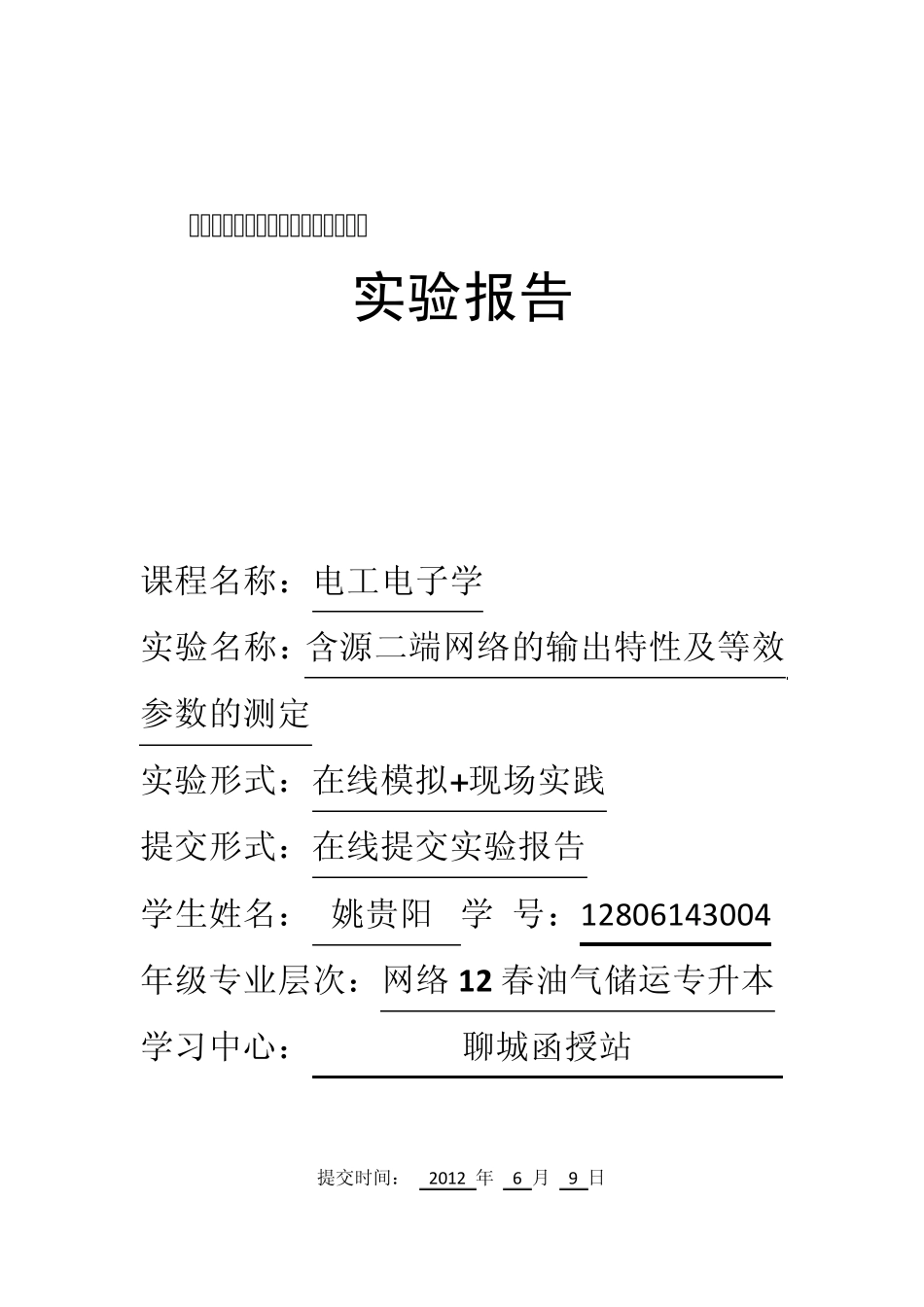

中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：含源二端网络的输出特性及等效参数的测定 实验形式：在线模拟+ 现场实践 提交形式：在线提交实验报告 学生姓名： 姚贵阳 学 号：12806143004 年级专业层次：网络12 春油气储运专升本 学习中心： 聊城函授站 提交时间： 2012 年 6 月 9 日 一、实验目的 答： 1．通过实验加深对戴维宁定理和等效变换概念的理解。 2．学会线性有源二端网络的输出特性及等效参数的测量方法。 二、实验原理 答：任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端口网络）。 戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源 US和一个电阻 RS串联组成的实际电压源来代替，其中：电压源 US等于这个有源二端网络的开路电压 UOC，内阻 RS等于该网络中所有独立电源均置零（电压源短路，电流源开路）后的等效电阻 R0。 Uoc（Us）和 R0称为有源二端网络的等效参数。 1． 外特性及其测量方法 含源二端网络的两个输出端上的电压和电流关系称为输出特性或外特性。它可通过在网络输出端接一个可变电阻 RL作负载，给电阻 RL取不同数值时测出电压和电流而得到。对线性二端网络，此特性为一直线，如图 2所示。 对应于 A点，I = 0，U = Uoc（此电压称为开路电压），相当于 RL时。 对应于 B点，U = 0，I = Isc（此电流称为短路电流），相当于 RL= 0时。 2．对于线性含源二端网络，可以用实验方法测出网络的开路电压，而网络除源后的等效电阻 Ro，可以用以下方法测定。 （1） 开路电压、短路电流法测 R0 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压 Uoc，然后再将其输出端短路，用电流表测其短路电流 Isc，则等效内阻为 如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。 （2）伏安法测 R0 用电压表、电流表测出有源二端网络的外特性曲线，如图 3所示。 根据外特性曲线求出斜率 tgφ ，则内阻 也可以先测量开路电压Uoc，再测量电流为额定值 IN时的输出端电压值 UN，则内阻为 （3）半电压法测 R0 如图 3所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。 图 3 （4）零示法测 UOC 在测量具有高内阻有源二端网络的开...
