启程教育CAM350教程VIP专享

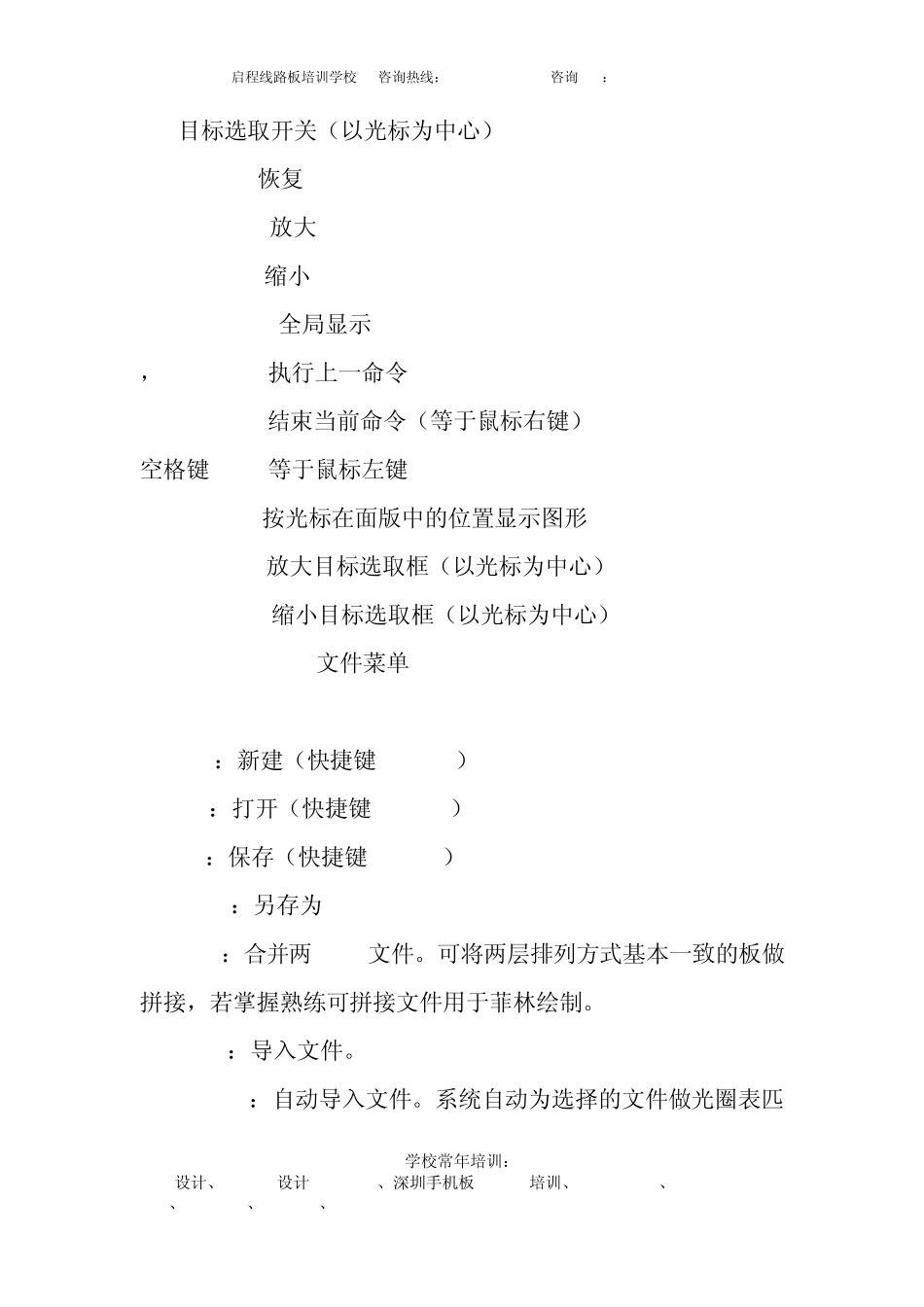

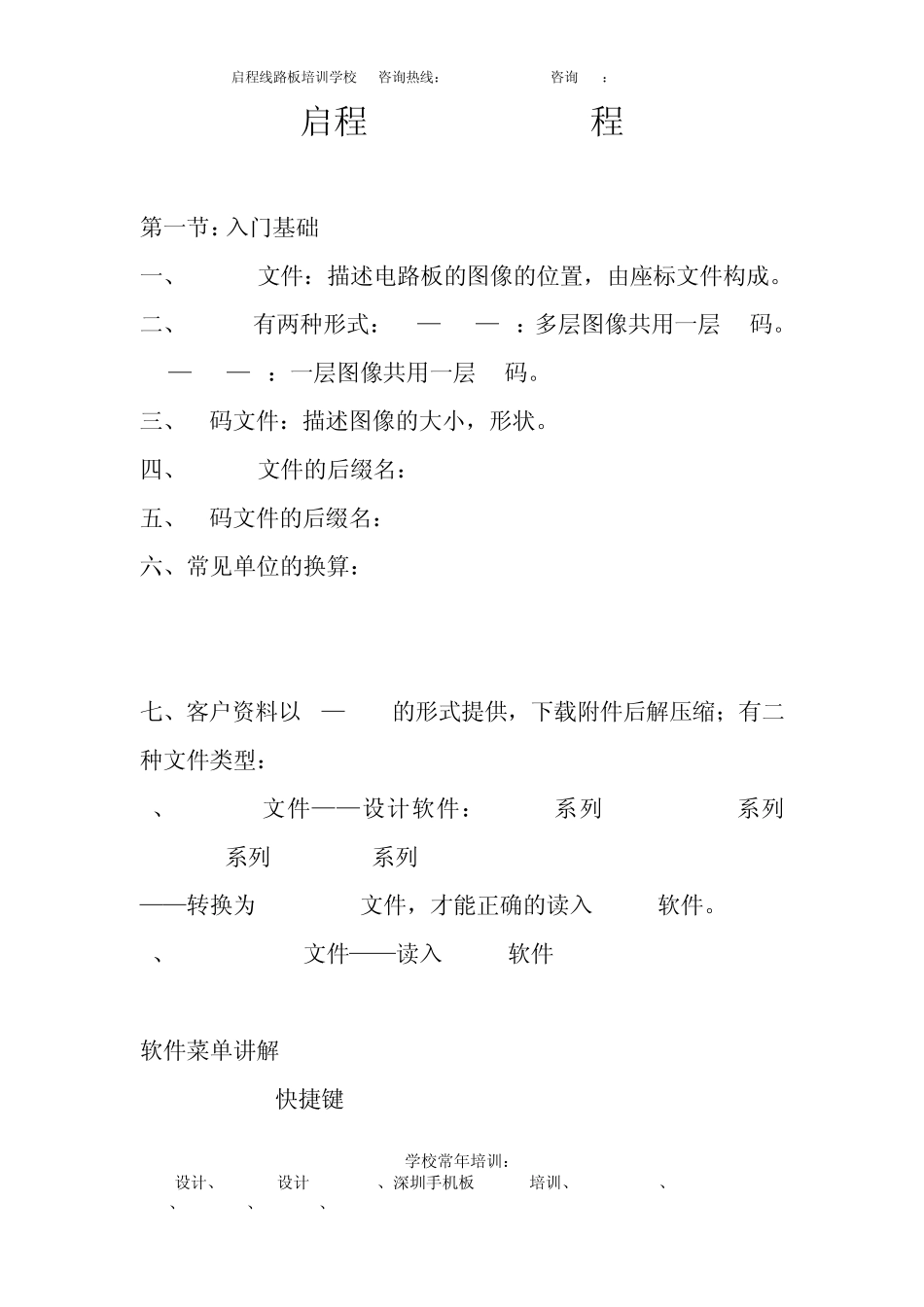

启程线路板培训学校 咨询热线：0755­29928265 咨询QQ：130 123 1234 Page 1of27 学校常年培训： Pads 设计、Allegro设计(Cadence)、深圳手机板 Layout 培训、genesis2000、 FPC、CAM350、GenFlex、 启程教育 CAM350 教程 第一节： 入门基础________________________________________ 一、Gerber 文件：描述电路板的图像的位置，由座标文件构成。 二、Gerber有两种形式：RS—274—X：多层图像共用一层 D码。 RS—274—D：一层图像共用一层 D码。 三、D码文件：描述图像的大小，形状。 四、Gerber 文件的后缀名：*.pho *.g* *.art *.lgr 五、D码文件的后缀名： *.rep *.apr *.txt 六、常见单位的换算：1INCH=25.4MM 1MM=39.37MIL 1MIL=0.0254MM INCH>MM>MIL>MY 七、客户资料以 E—mail的形式提供，下载附件后解压缩；有二 种文件类型： 1、 PCB 文件——设计软件：Protel 系列 Powerpcb 系列 Autocad 系列 Allegro系列 ——转换为 GERBER 文件，才能正确的读入CAM软件。 2、 GERBER 文件——读入CAM软件 软件菜单讲解________________________________________ CAM350 快捷键启程线路板培训学校 咨询热线：0755­29928265 咨询QQ：130 123 1234 Page 2of27 学校常年培训： Pads 设计、Allegro设计(Cadence)、深圳手机板 Layout 培训、genesis2000、 FPC、CAM350、GenFlex、 ________________________________________A 打开光圈表 C 以光标为中心放大临近范围 D 设置当前激活的D码 F 切换显示线的填充模式（实填充/外形线/中心线） G 图形开关 H 所以同类型D码的元素高亮显示 K 关闭层（当前层除外） L 指定当前层 M 切换命令行显示方式（记忆模式/命令提示/宏命令提示） N 切换当前层的正片/负片显示 O 改变走线模式（0/45/90度） P 显示上一次缩放大小 Q 查看属性 R 刷新 S 随删格移动开关 T 透视显示开关 U 撤消 V 删格显示开关 W 窗口式放大 X 光标模式切换（短“十”字形、长“十”字形、X形） Y 打开层设置对话框启程线路板培训学校 咨询热线：0755­29928265 咨询QQ：130 123 1234 Page 3of27 学校常年培训： Pads 设计、Allegro设计(Cadence)、深圳手机板 Layout 培训、genesis2000、 FPC、CAM350、GenFlex、 Z 目标选取开关（以光标为中心） Ctrl U 恢复 + 放大 ­ 缩小 Home 全局显示 ， 执...
