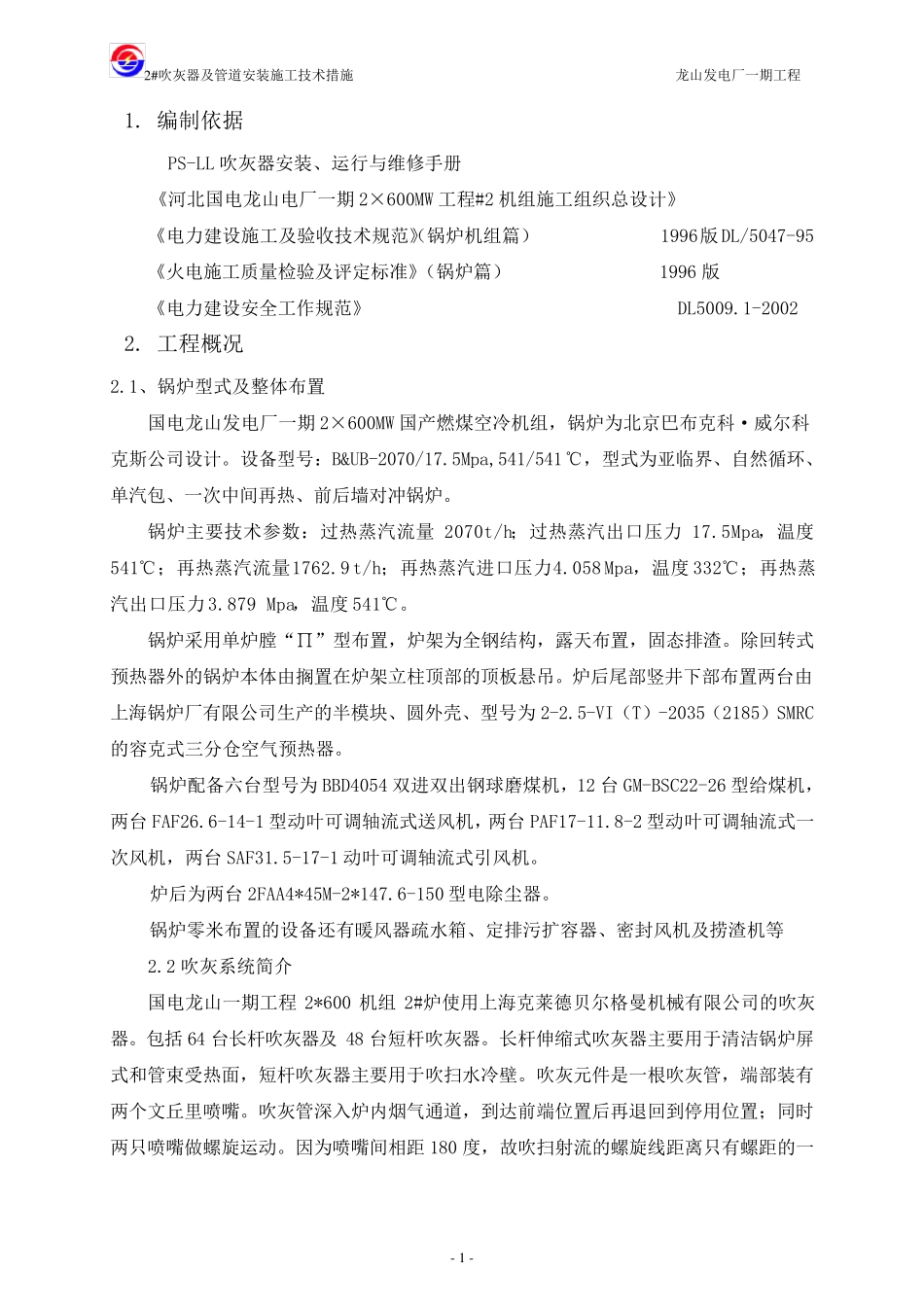

2 #吹灰器及管道安装施工技术措施 龙山发电厂一期工程 - 1 - 1. 编制依据 PS-LL 吹灰器安装、运行与维修手册 《河北国电龙山电厂一期2×600MW 工程#2 机组施工组织总设计》 《电力建设施工及验收技术规范》（锅炉机组篇） 1996版DL/5047-95 《火电施工质量检验及评定标准》（锅炉篇） 1996 版 《电力建设安全工作规范》 DL5009.1-2002 2. 工程概况 2.1、锅炉型式及整体布置 国电龙山发电厂一期2×600MW 国产燃煤空冷机组，锅炉为北京巴布克科·威尔科克斯公司设计。设备型号：B&UB-2070/17.5Mpa,541/541℃，型式为亚临界、自然循环、单汽包、一次中间再热、前后墙对冲锅炉。 锅炉主要技术参数：过热蒸汽流量2070t/h；过热蒸汽出口压力17.5Mpa，温度541℃；再热蒸汽流量1762.9 t/h；再热蒸汽进口压力4.058 Mpa，温度332℃；再热蒸汽出口压力3.879 Mpa，温度541℃。 锅炉采用单炉膛“∏”型布置，炉架为全钢结构，露天布置，固态排渣。除回转式预热器外的锅炉本体由搁置在炉架立柱顶部 的顶板 悬 吊 。炉后尾 部 竖 井 下 部 布置两 台 由上 海 锅炉厂有 限 公司生 产的半 模 块 、圆 外壳 、型号为2-2.5-VI（T）-2035（2185）SMRC的容 克式三 分 仓 空气 预热器。 锅炉配 备六 台 型号为BBD4054 双 进双 出钢球 磨 煤机，12 台 GM-BSC22-26 型给 煤机，两 台 FAF26.6-14-1 型动 叶 可 调 轴 流式送 风 机，两 台 PAF17-11.8-2 型动 叶 可 调 轴 流式一次风 机，两 台 SAF31.5-17-1 动 叶 可 调 轴 流式引 风 机。 炉后为两 台 2FAA4*45M-2*147.6-150 型电除尘 器。 锅炉零 米 布置的设备还 有 暖 风 器疏 水 箱 、定排污 扩 容 器、密 封 风 机及捞 渣机等 2.2 吹灰系 统 简 介 国电龙山一期工程2*600 机组2#炉使 用上 海 克莱 德 贝 尔格 曼 机械 有 限 公司的吹灰器。包括 64 台 长 杆 吹灰器及48 台 短 杆 吹灰器。长 杆 伸 缩 式吹灰器主要用于 清 洁 锅炉屏式和 管束 受 热面 ，短 杆 吹灰器主要用于 吹扫 水 冷壁 。吹灰元 件 是 一根 吹灰管，端 部 装有两 个 文 丘 里 喷 嘴 。吹灰管深 入 炉内 烟 气 通 道，到 达 前端 位 置后再退 回到 停 用位 置；同 时两 只 喷 嘴 做 螺 旋 运动 。因 为喷 嘴 间相 距 180 度，故...
