哈工大机械原理考研第3章凸轮机构(理论)

哈工大机械原理考研第3章凸轮机构(理论)_第1页
1/11
哈工大机械原理考研第3章凸轮机构(理论)_第2页
2/11
哈工大机械原理考研第3章凸轮机构(理论)_第3页
3/11

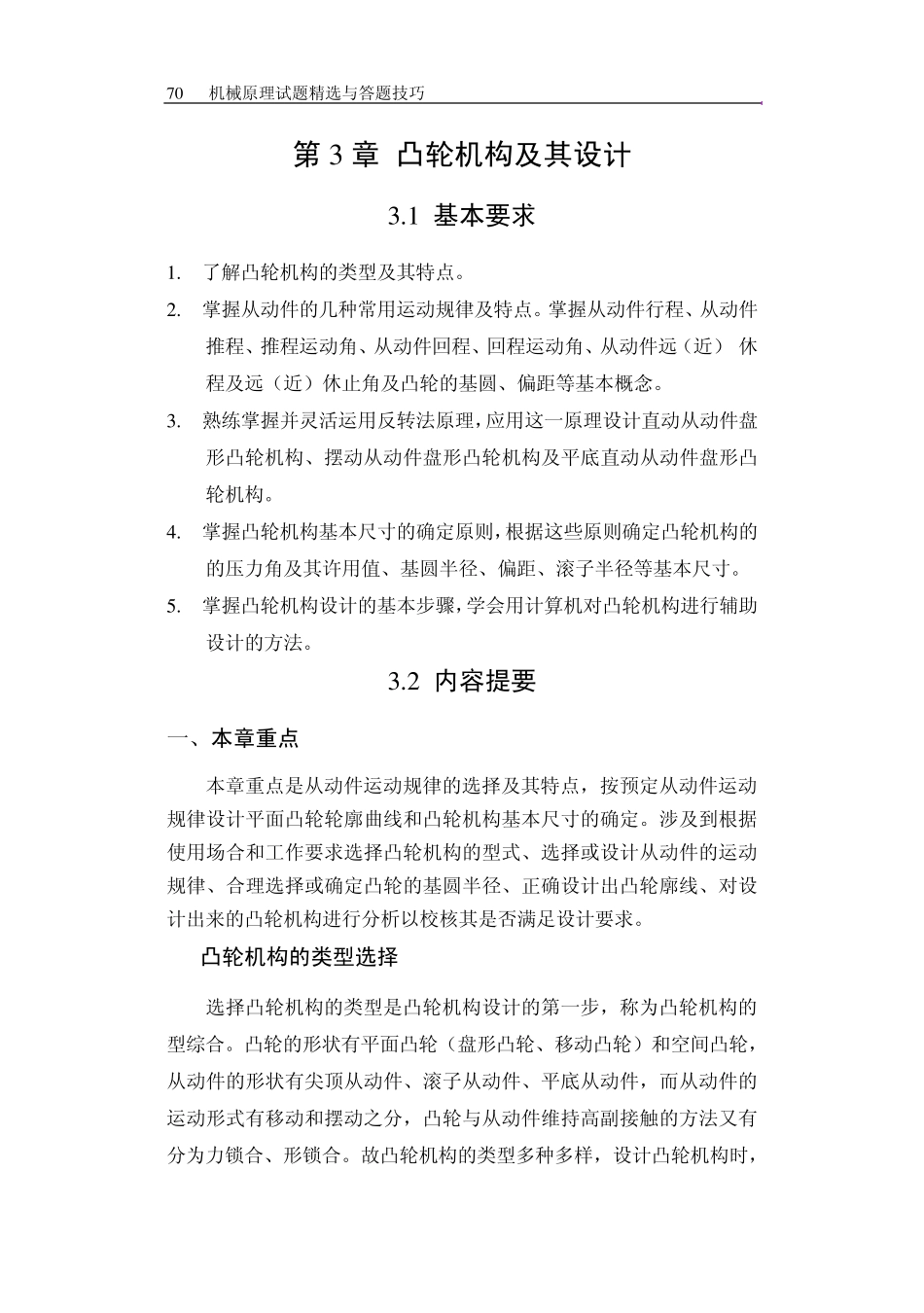

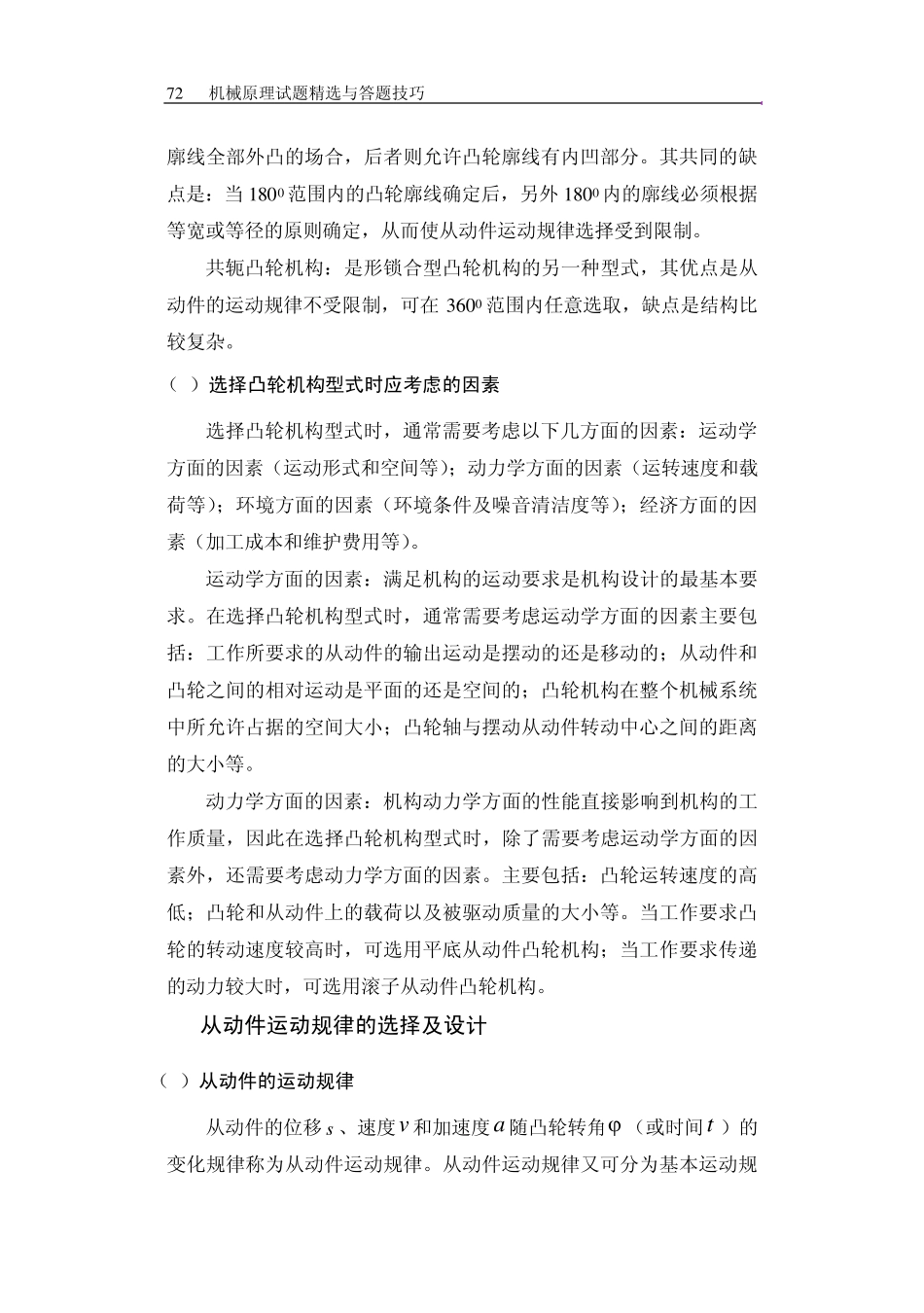

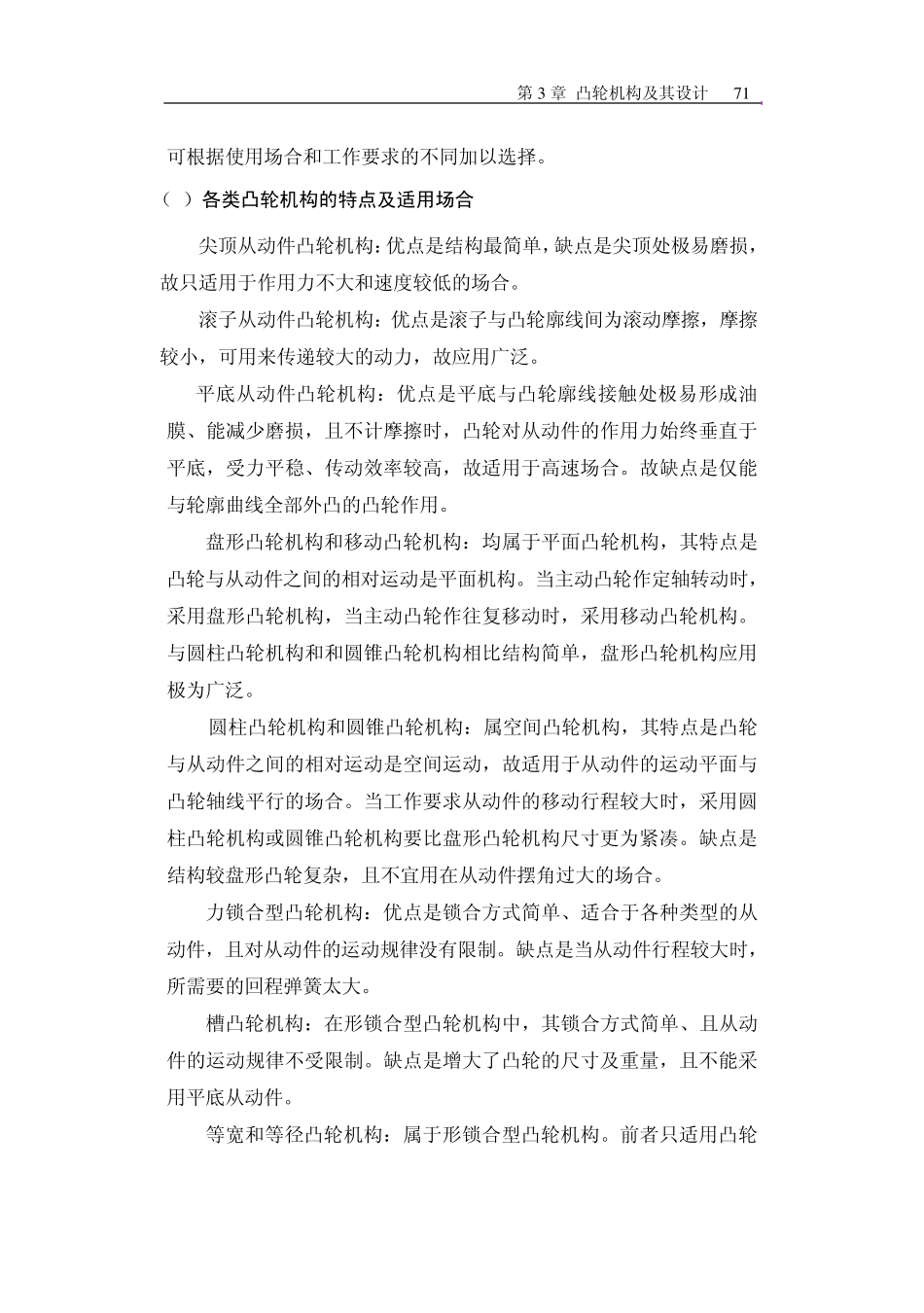

7 0 机械原理试题精选与答题技巧 第3 章 凸轮机构及其设计 3 .1 基本要求 1 . 了解凸轮机构的类型及其特点。 2 . 掌握从动件的几种常用运动规律及特点。掌握从动件行程、从动件推程、推程运动角、从动件回程、回程运动角、从动件远(近) 休 程及远(近)休止角及凸轮的基圆、偏距等基本概念。 3 . 熟练掌握并灵活运用反转法原理,应用这一原理设计直动从动件盘形凸轮机构、摆动从动件盘形凸轮机构及平底直动从动件盘形凸轮机构。 4 . 掌握凸轮机构基本尺寸的确定原则,根据这些原则确定凸轮机构的的压力角及其许用值、基圆半径、偏距、滚子半径等基本尺寸。 5 . 掌握凸轮机构设计的基本步骤,学会用计算机对凸轮机构进行辅助设计的方法。 3 .2 内容提要 一、本章重点 本章重点是从动件运动规律的选择及其特点,按预定从动件运动规律设计平面凸轮轮廓曲线和凸轮机构基本尺寸的确定。涉及到根据使用场合和工作要求选择凸轮机构的型式、选择或设计从动件的运动规律、合理选择或确定凸轮的基圆半径、正确设计出凸轮廓线、对设计出来的凸轮机构进行分析以校核其是否满足设计要求。 1 凸轮机构的类型选择 选择凸轮机构的类型是凸轮机构设计的第一步,称为凸轮机构的型综合。凸轮的形状有平面凸轮(盘形凸轮、移动凸轮)和空间凸轮,从动件的形状有尖顶从动件、滚子从动件、平底从动件,而从动件的运动形式有移动和摆动之分,凸轮与从动件维持高副接触的方法又有分为力锁合、形锁合。故凸轮机构的类型多种多样,设计凸轮机构时,第3 章 凸轮机构及其设计 7 1 可根据使用场合和工作要求的不同加以选择。 (1)各类凸轮机构的特点及适用场合 尖顶从动件凸轮机构:优点是结构最简单,缺点是尖顶处极易磨损,故只适用于作用力不大和速度较低的场合。 滚子从动件凸轮机构:优点是滚子与凸轮廓线间为滚动摩擦,摩擦较小,可用来传递较大的动力,故应用广泛。 平底从动件凸轮机构:优点是平底与凸轮廓线接触处极易形成油膜、能减少磨损,且不计摩擦时,凸轮对从动件的作用力始终垂直于平底,受力平稳、传动效率较高,故适用于高速场合。故缺点是仅能与轮廓曲线全部外凸的凸轮作用。 盘形凸轮机构和移动凸轮机构:均属于平面凸轮机构,其特点是凸轮与从动件之间的相对运动是平面机构。当主动凸轮作定轴转动时,采用盘形凸轮机构,当主动凸轮作往复移动时,采用移动凸轮机构。与圆柱凸轮机构和和圆锥凸轮机构相比结构...
