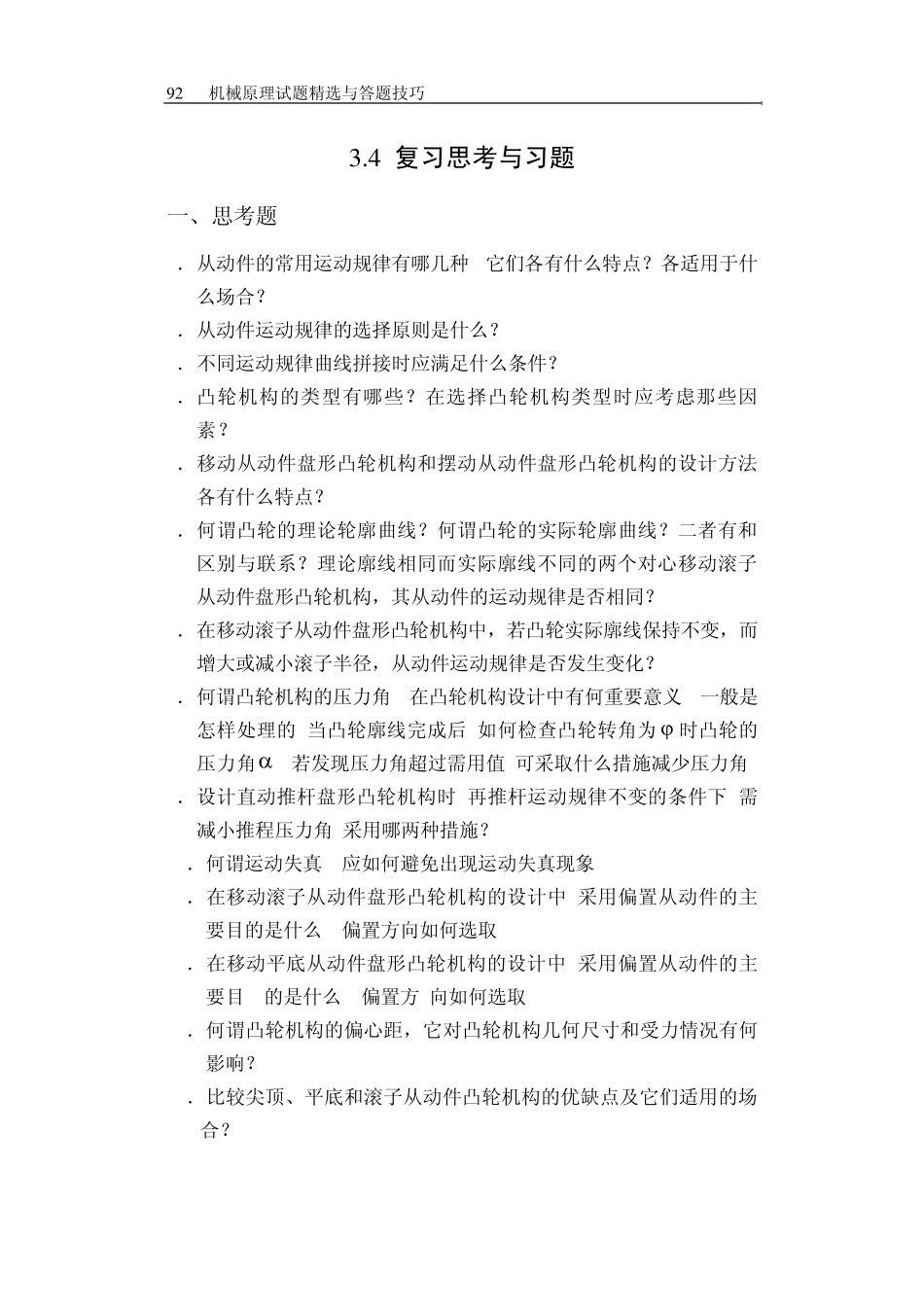

9 2 机械原理试题精选与答题技巧 3 .4 复习思考与习题 一、思考题 1. 从动件的常用运动规律有哪几种? 它们各有什么特点?各适用于什么场合? 2. 从动件运动规律的选择原则是什么? 3. 不同运动规律曲线拼接时应满足什么条件? 4. 凸轮机构的类型有哪些?在选择凸轮机构类型时应考虑那些因素? 5. 移动从动件盘形凸轮机构和摆动从动件盘形凸轮机构的设计方法各有什么特点? 6. 何谓凸轮的理论轮廓曲线?何谓凸轮的实际轮廓曲线?二者有和区别与联系?理论廓线相同而实际廓线不同的两个对心移动滚子从动件盘形凸轮机构,其从动件的运动规律是否相同? 7. 在移动滚子从动件盘形凸轮机构中,若凸轮实际廓线保持不变,而增大或减小滚子半径,从动件运动规律是否发生变化? 8. 何谓凸轮机构的压力角? 在凸轮机构设计中有何重要意义? 一般是怎样处理的?当凸轮廓线完成后,如何检查凸轮转角为 时凸轮的压力角 ? 若发现压力角超过需用值,可采取什么措施减少压力角? 9. 设计直动推杆盘形凸轮机构时,再推杆运动规律不变的条件下,需减小推程压力角,采用哪两种措施? 10.何谓运动失真? 应如何避免出现运动失真现象? 11.在移动滚子从动件盘形凸轮机构的设计中,采用偏置从动件的主要目的是什么? 偏置方向如何选取? 12.在移动平底从动件盘形凸轮机构的设计中,采用偏置从动件的主要目 的是什么? 偏置方 向如何选取? 13.何谓凸轮机构的偏心距,它对凸轮机构几何尺寸和受力情况有何影响? 14.比较尖顶、平底和滚子从动件凸轮机构的优缺点及它们适用的场合? 第3 章 凸轮机构及其设计 93 二、习题 题 3-1 如题3-1图所示为一尖顶移动从动件盘形凸轮机构从动件的部分运动线图。试在图上补全各段的位移、速度及加速度曲线,并指出在那些位置会出现刚性冲击?那些位置会出现柔性冲击? 题3-1图 题 3-2 已知凸轮以等角速度顺时针转动,从动件行程 h=32 mm,从动件位移线图s如题3-2图所示。凸轮轴心偏于从动件轴线的右侧,偏距 e=10mm,基圆半径 ar =35mm,滚子半径 rr =15mm。图中 Oa、bc、de、ef、为抛物线,其余为直线。 1. 设计一偏置直动滚子从动件盘形凸轮机构; 2. 说明在下列三种情况下从动件的运动规律是否改变: (1) 其他条件不变,仅把偏距改装成 e=20mm; (2) 其他条件不变,仅把滚子换成 rr =10mm; (3) 其他条件不变,仅把从动件换成尖端从动件; 3....
