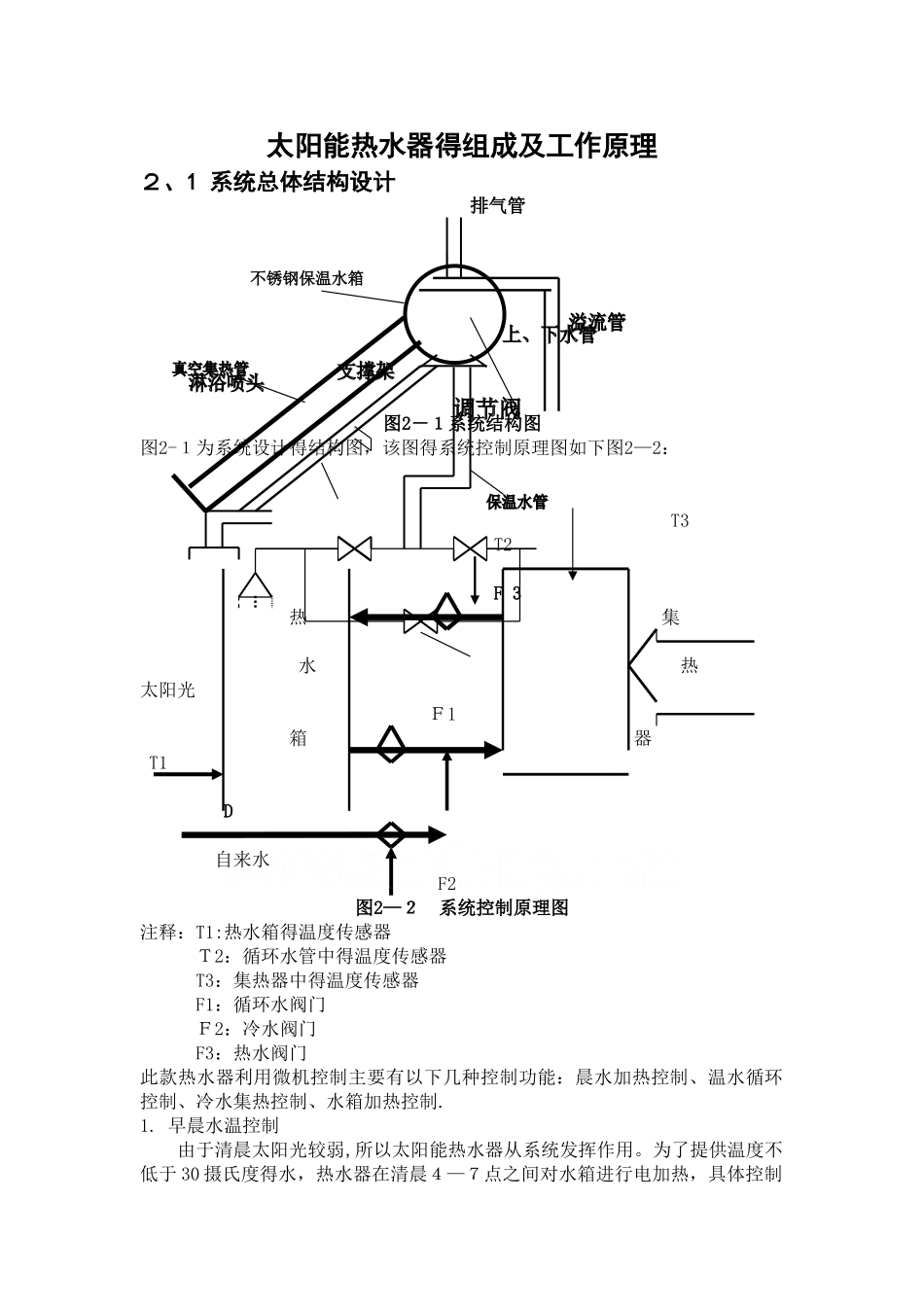

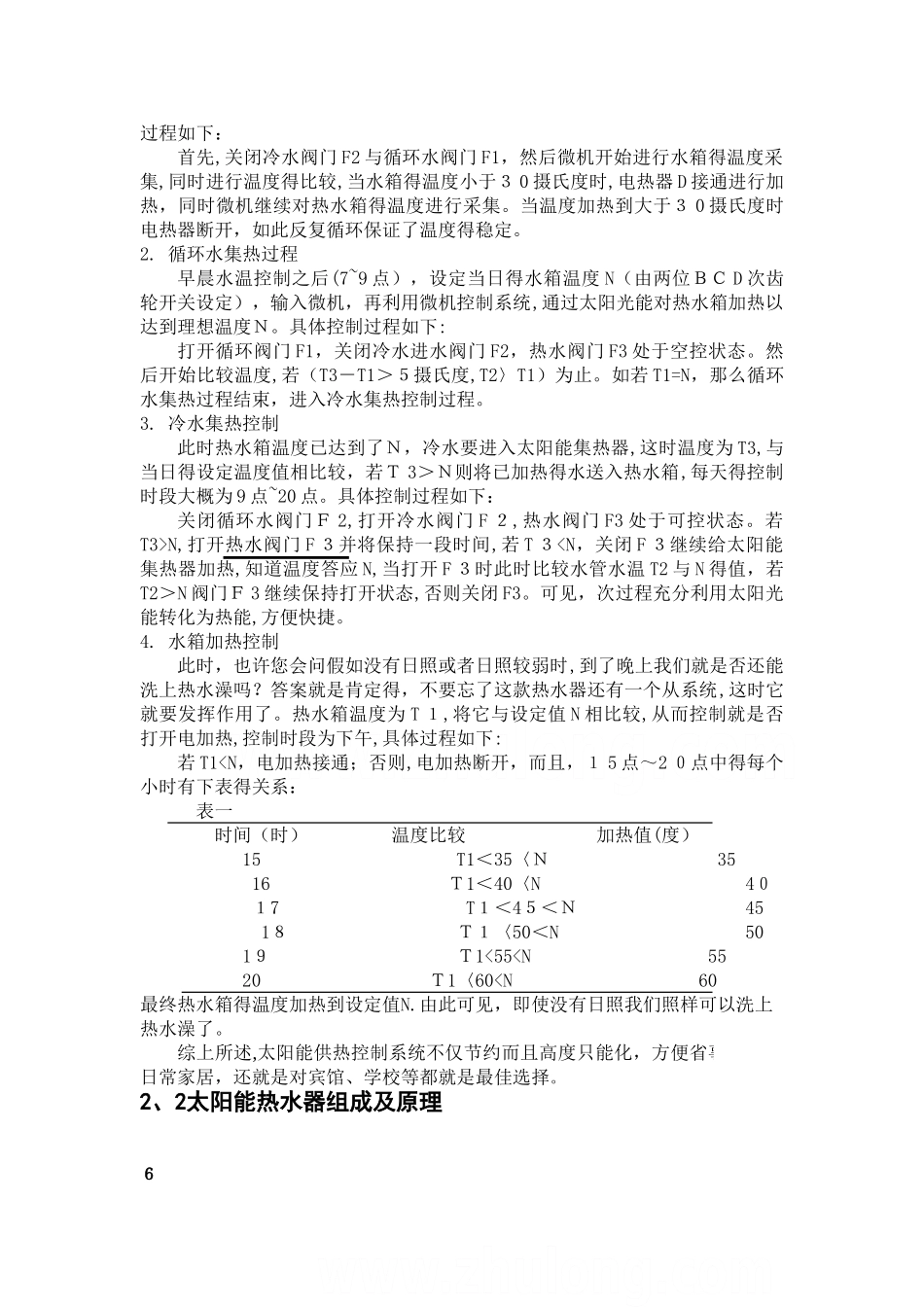

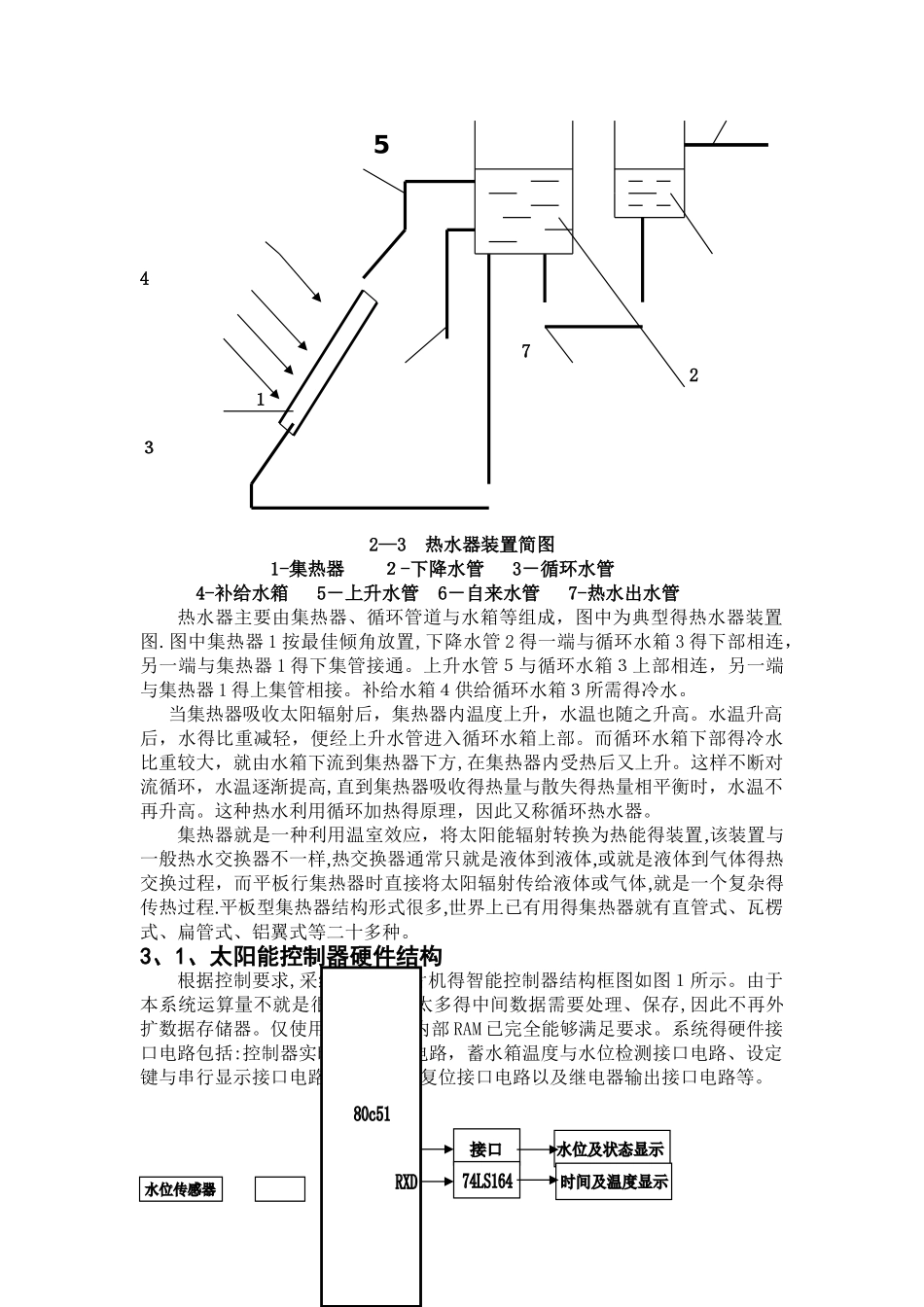

太阳能热水器得组成及工作原理２、1 系统总体结构设计 排气管 不锈钢保温水箱图2－１系统结构图图2-１为系统设计得结构图，该图得系统控制原理图如下图2—2： T3 T2 F 3 热 集 水 热 太阳光 Ｆ1 箱 器 T1 D 自来水 F2图2—２ 系统控制原理图注释：T1:热水箱得温度传感器Ｔ2：循环水管中得温度传感器T3：集热器中得温度传感器F1：循环水阀门Ｆ2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制.1. 早晨水温控制由于清晨太阳光较弱,所以太阳能热水器从系统发挥作用。为了提供温度不低于 30 摄氏度得水，热水器在清晨４—７点之间对水箱进行电加热，具体控制过程如下：首先,关闭冷水阀门 F2 与循环水阀门 F1，然后微机开始进行水箱得温度采集,同时进行温度得比较,当水箱得温度小于３ 0 摄氏度时,电热器 D 接通进行加热，同时微机继续对热水箱得温度进行采集。当温度加热到大于３ 0 摄氏度时电热器断开，如此反复循环保证了温度得稳定。2. 循环水集热过程早晨水温控制之后(7~9 点），设定当日得水箱温度 N（由两位ＢＣ D 次齿轮开关设定），输入微机，再利用微机控制系统,通过太阳光能对热水箱加热以达到理想温度Ｎ。具体控制过程如下:打开循环阀门 F1，关闭冷水进水阀门 F2，热水阀门 F3 处于空控状态。然后开始比较温度,若（T3－T1＞５摄氏度,T2〉T1）为止。如若 T1=N，那么循环水集热过程结束，进入冷水集热控制过程。3. 冷水集热控制此时热水箱温度已达到了Ｎ，冷水要进入太阳能集热器,这时温度为 T3,与当日得设定温度值相比较，若Ｔ 3＞Ｎ则将已加热得水送入热水箱,每天得控制时段大概为 9 点~20 点。具体控制过程如下：关闭循环水阀门Ｆ 2,打开冷水阀门 F ２,热水阀门 F3 处于可控状态。若T3>N,打开热水阀门 F ３并将保持一段时间,若 T ３
