商务大楼弱电系统需求分析

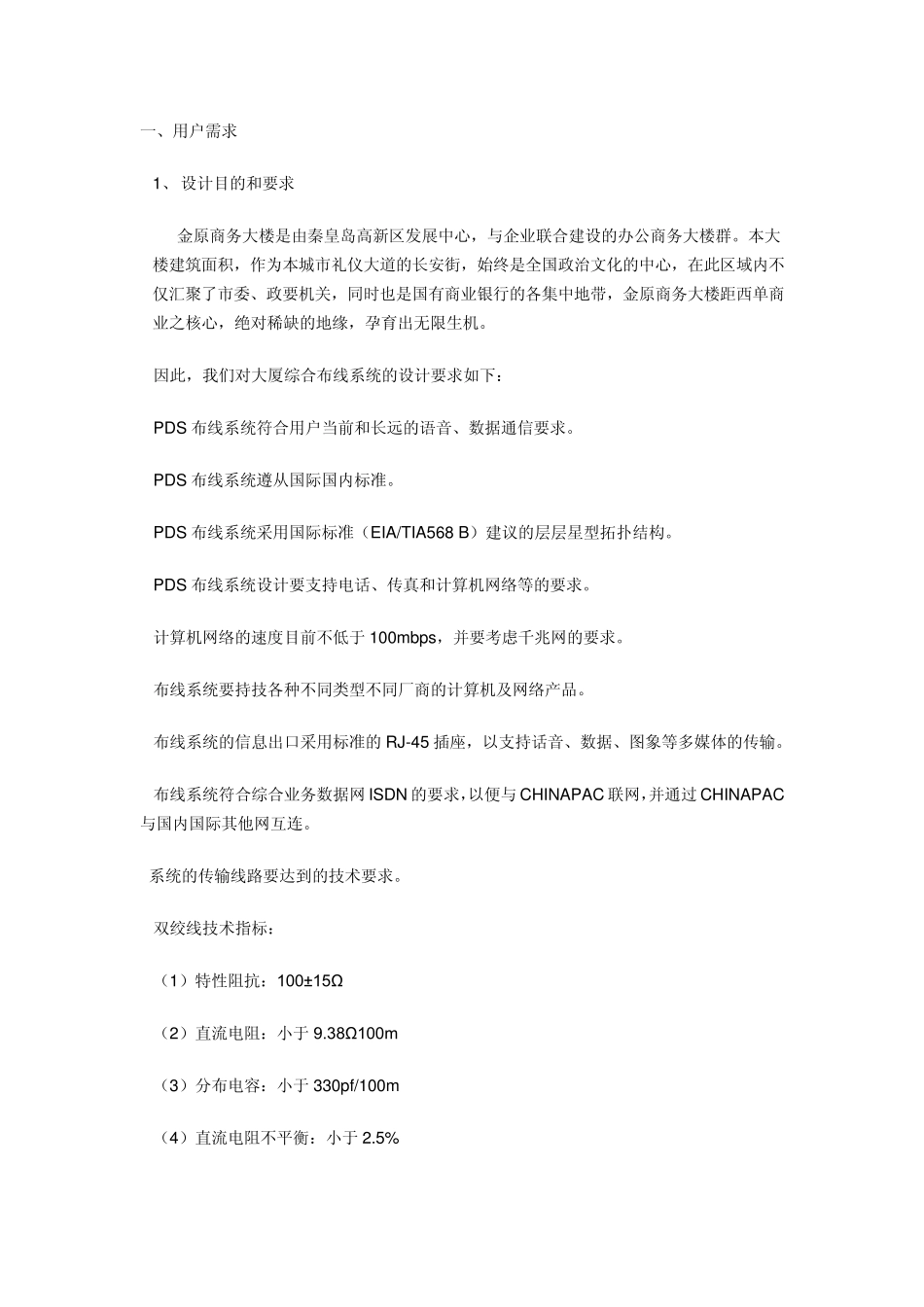

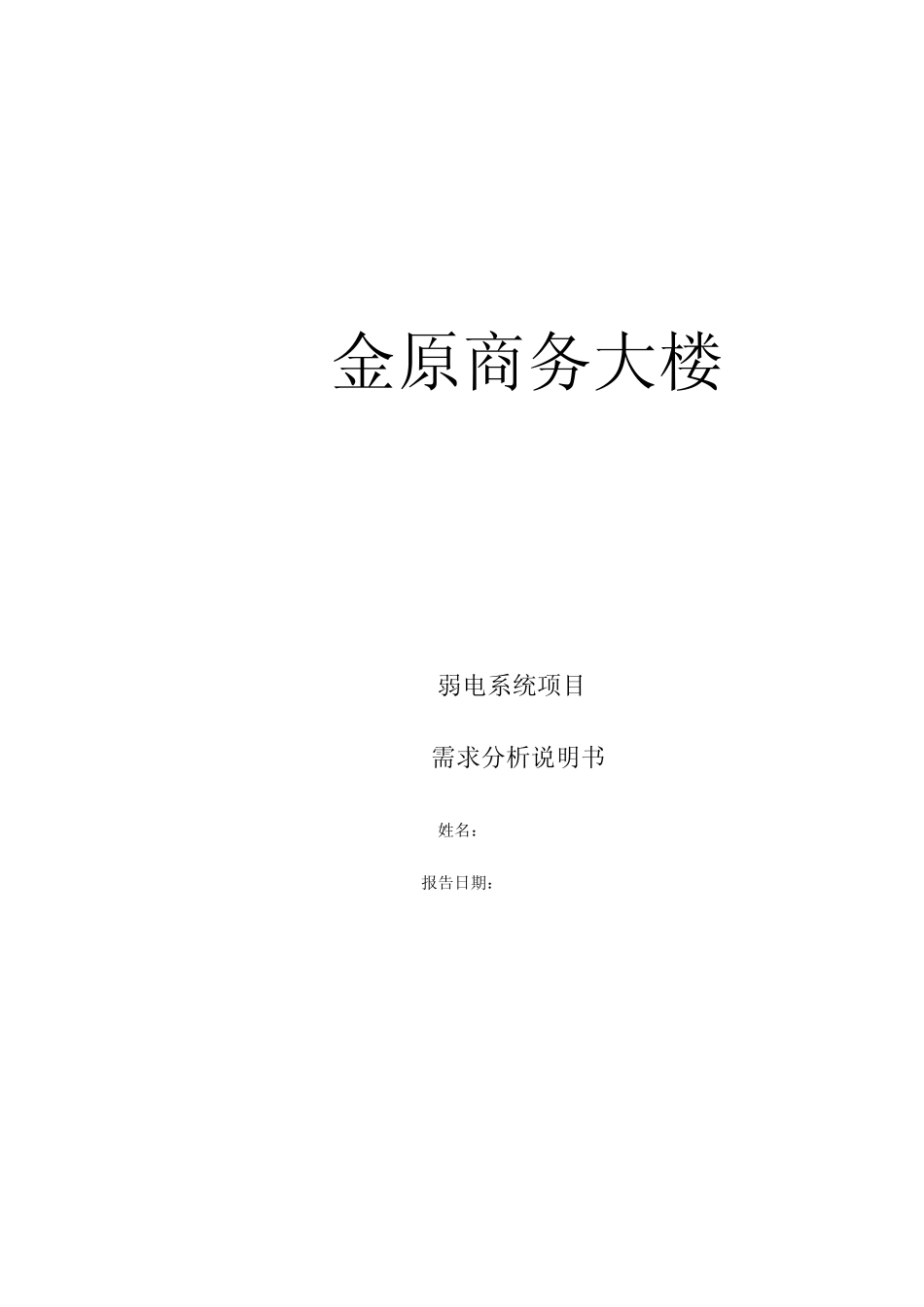

金原商务大楼 弱电系统项目 需求分析说明书 姓名： 报告日期： 一、用户需求 1、 设计目的和要求 金原商务大楼是由秦皇岛高新区发展中心，与企业联合建设的办公商务大楼群。本大楼建筑面积，作为本城市礼仪大道的长安街，始终是全国政治文化的中心，在此区域内不仅汇聚了市委、政要机关，同时也是国有商业银行的各集中地带，金原商务大楼距西单商业之核心，绝对稀缺的地缘，孕育出无限生机。 因此，我们对大厦综合布线系统的设计要求如下： PDS 布线系统符合用户当前和长远的语音、数据通信要求。 PDS 布线系统遵从国际国内标准。 PDS 布线系统采用国际标准（EIA/TIA568 B）建议的层层星型拓扑结构。 PDS 布线系统设计要支持电话、传真和计算机网络等的要求。 计算机网络的速度目前不低于 100mbps，并要考虑千兆网的要求。 布线系统要持技各种不同类型不同厂商的计算机及网络产品。 布线系统的信息出口采用标准的 RJ-45 插座，以支持话音、数据、图象等多媒体的传输。 布线系统符合综合业务数据网 ISDN 的要求，以便与 CHINAPAC 联网，并通过 CHINAPAC与国内国际其他网互连。 系统的传输线路要达到的技术要求。 双绞线技术指标： （1）特性阻抗：100±15Ω （2）直流电阻：小于 9.38Ω 100m （3）分布电容：小于 330pf/100m （4）直流电阻不平衡：小于 2.5% 光纤系统技术指标 （1）测试波长：1300nm 或850nm （2）主干子系统光纤连接： 信号衰减小于2.6dB（500m，波长1300nm） 信号衰减小于3.9dB（500nm，波长850nm） 布线系统要求采用模块化结构 布线系统要求每个工作区有一个数据点和语音点 系统要求达到增强型设计等级 布线系统立足开放原则，即支持集中式网络，又支持C/S 或B/S 分布式网络系统。系统的信息通道传输稳定、可靠。 配线间的建设要求： （1）室内照明不低于150Lx； （2）为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W； （3）配线间内的温度应保持在 30%~50%之间； （4）为了确保配线架上各种插座的工作性能良好，要求配线间内具有良好的通风，并做到室内无尘。 2、 金原商务大楼的建筑特点 金原商务大楼是一座以办公为主的商务大楼，辅以必要的配置功能，其外部环境人员流动量大，所以公司内部的安全防范系统较高，有先进的自动化设备、现代化办公及通讯设备，高度智能化的管理和控制。共有三层，地下一层...
