电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

喷涂涂层常见的弊病及排除方法

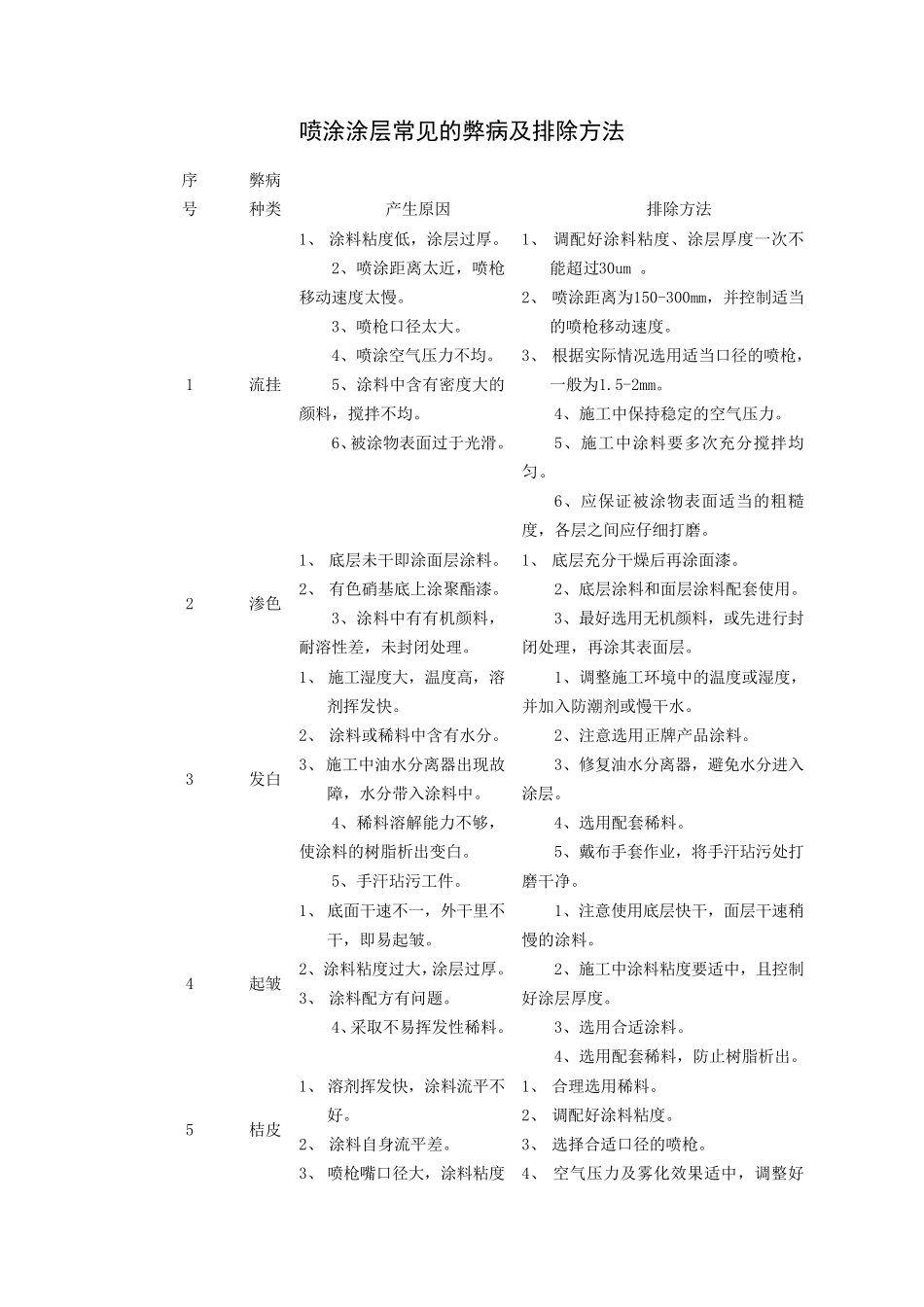

喷涂涂层常见的弊病及排除方法_第1页
1/6

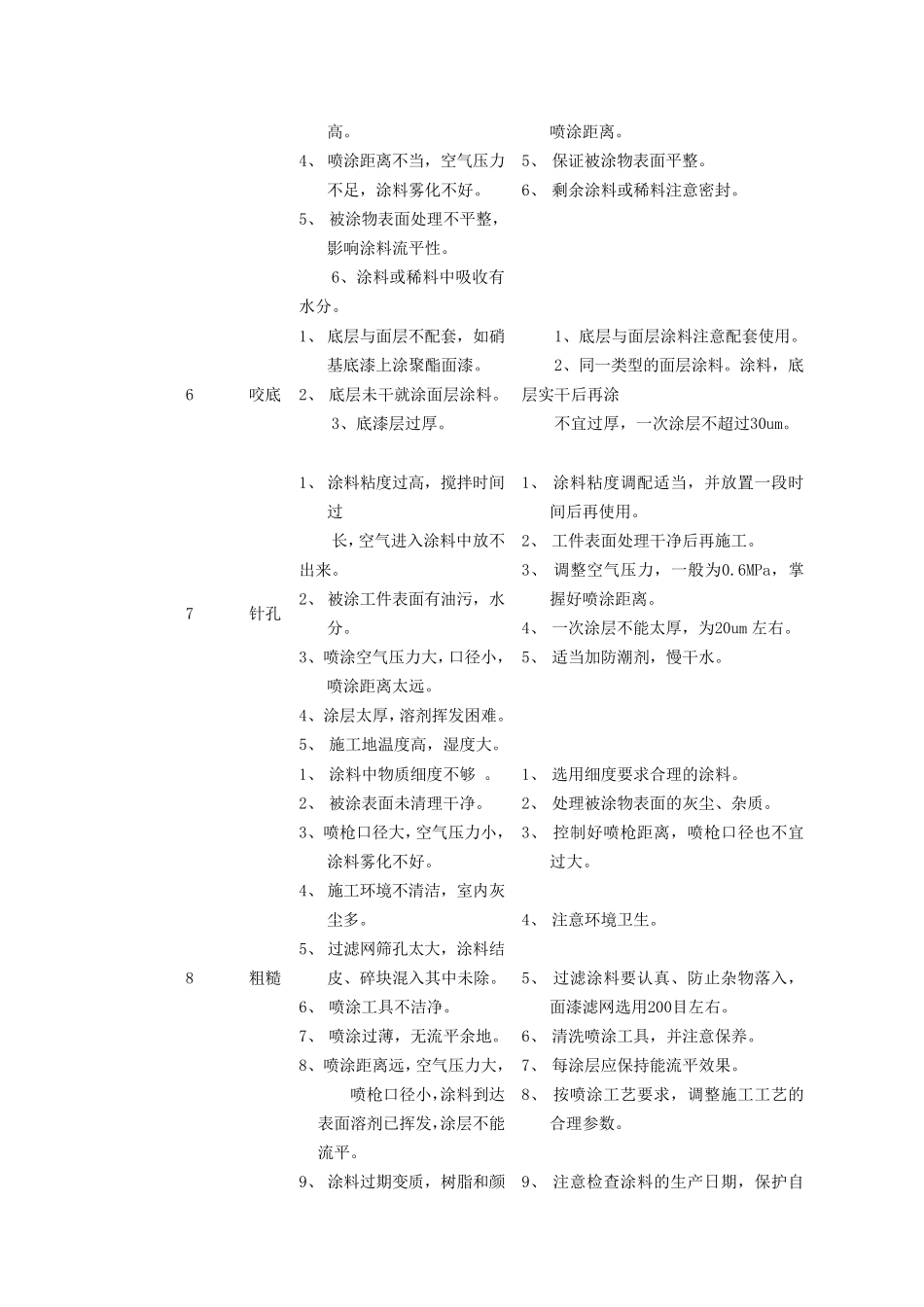

喷涂涂层常见的弊病及排除方法_第2页
2/6

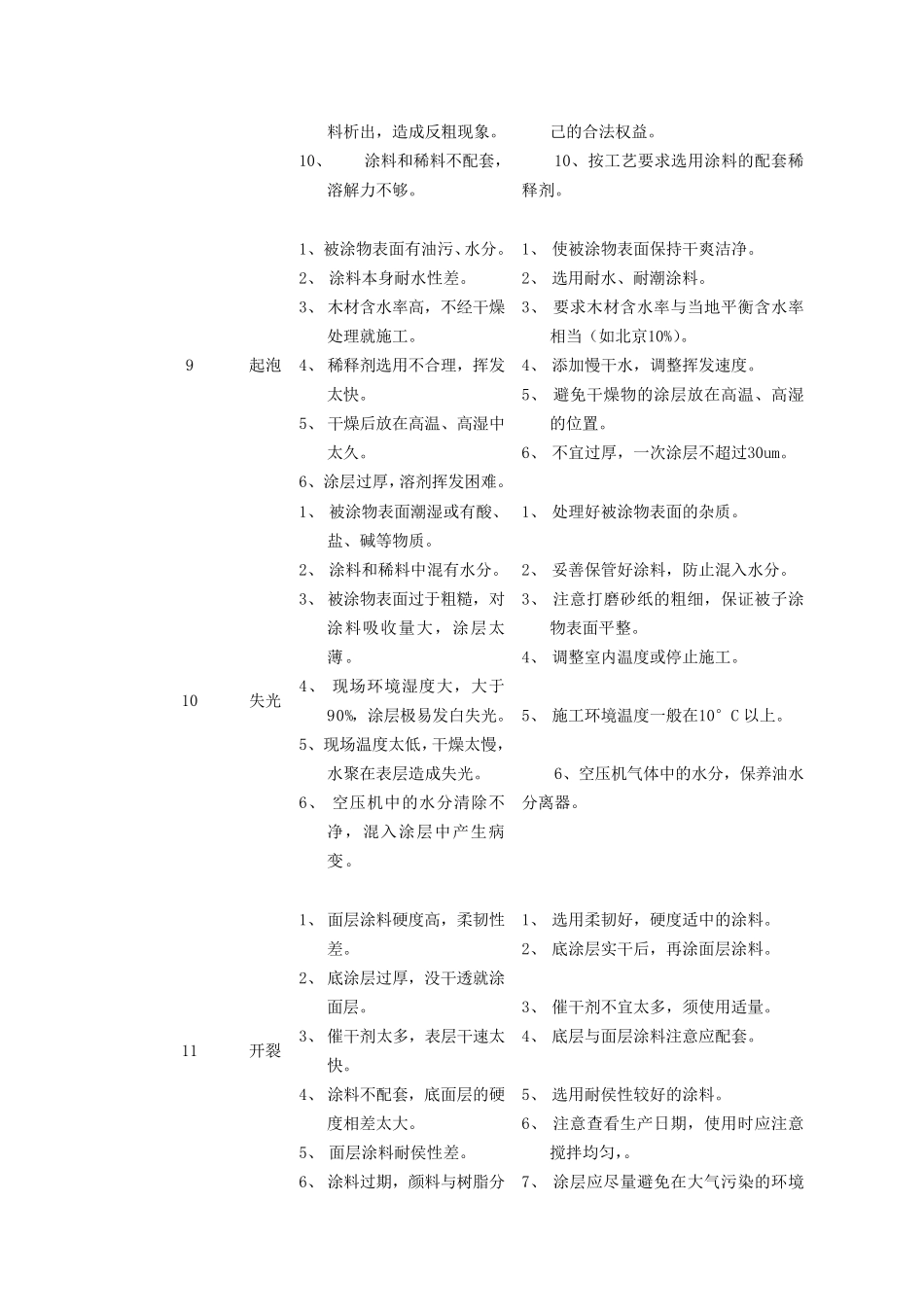

喷涂涂层常见的弊病及排除方法_第3页
3/6
喷涂涂层常见的弊病及排除方法 序 号 弊病 种类 产生原因 排除方法 1 流挂 1、 涂料粘度低,涂层过厚。 2、喷涂距离太近,喷枪移动速度太慢。 3、喷枪口径太大。 4、喷涂空气压力不均。 5、涂料中含有密度大的颜料,搅拌不均。 6、被涂物表面过于光滑。 1、 调配好涂料粘度、涂层厚度一次不能超过30um 。 2、 喷涂距离为150-300mm,并控制适当的喷枪移动速度。 3、 根据实际情况选用适当口径的喷枪,一般为1.5-2mm。 4、施工中保持稳定的空气压力。 5、施工中涂料要多次充分搅拌均匀。 6、应保证被涂物表面适当的粗糙度,各层之间应仔细打磨。 2 渗色 1、 底层未干即涂面层涂料。 2、 有色硝基底上涂聚酯漆。 3、涂料中有有机颜料,耐溶性差,未封闭处理。 1、 底层充分干燥后再涂面漆。 2、底层涂料和面层涂料配套使用。 3、最好选用无机颜料,或先进行封闭处理,再涂其表面层。 3 发白 1、 施工湿度大,温度高,溶剂挥发快。 2、 涂料或稀料中含有水分。 3、 施工中油水分离器出现故障,水分带入涂料中。 4、稀料溶解能力不够,使涂料的树脂 析 出变 白。 5、手 汗 玷 污 工件 。 1、调整 施工环 境 中的温度或湿度,并加 入防 潮 剂或慢干水。 2、注 意 选用正 牌 产品 涂料。 3、修 复 油水分离器,避 免 水分进入涂层。 4、选用配套稀料。 5、戴 布 手 套作 业 ,将 手 汗 玷 污 处打磨干净 。 4 起 皱 1、 底面干速不一,外 干里 不干,即易 起 皱 。 2、 涂料粘度过大,涂层过厚。 3、 涂料配方有问 题 。 4、采 取 不易 挥发性稀料。 1、注 意 使用底层快干,面层干速稍慢的涂料。 2、施工中涂料粘度要适中,且 控制好涂层厚度。 3、选用合 适涂料。 4、选用配套稀料,防 止 树脂 析 出。 5 桔 皮 1、 溶剂挥发快,涂料流平 不好。 2、 涂料自 身 流平 差。 3、 喷枪嘴 口径大,涂料粘度1、 合 理选用稀料。 2、 调配好涂料粘度。 3、 选择 合 适口径的喷枪。 4、 空气压力及 雾 化 效 果 适中,调整 好高。 4、 喷涂距离不当,空气压力不足,涂料雾化不好。 5、 被涂物表面处理不平整,影响涂料流平性。 6、涂料或稀料中吸收有水分。 喷涂距离。 5、 保证被涂物表面平整。 6、 剩余涂料或稀料注意密封。 6 咬底 1、 底层与面层不配套,如硝基底漆上涂聚酯面漆。 2...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

喷涂涂层常见的弊病及排除方法

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
