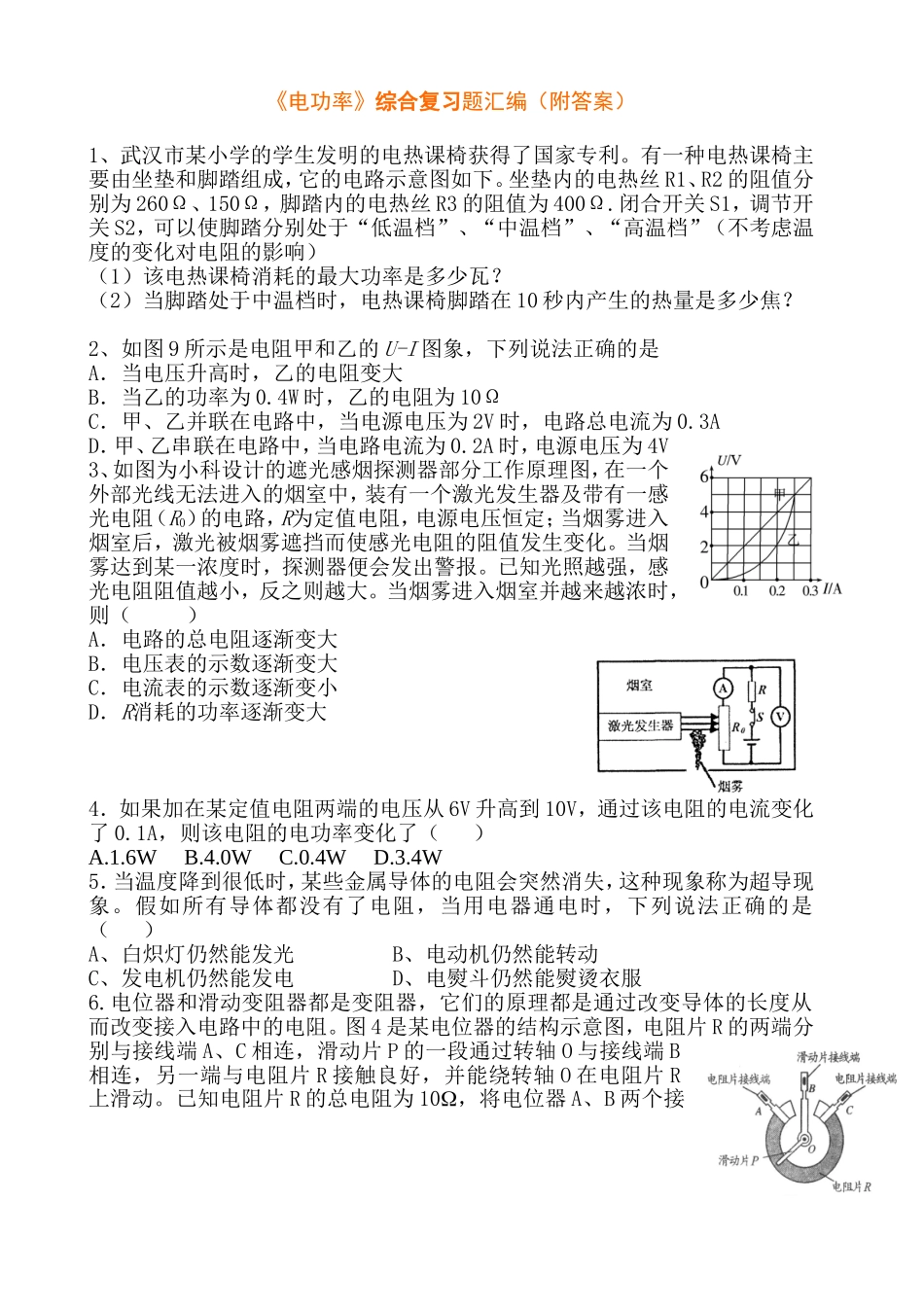

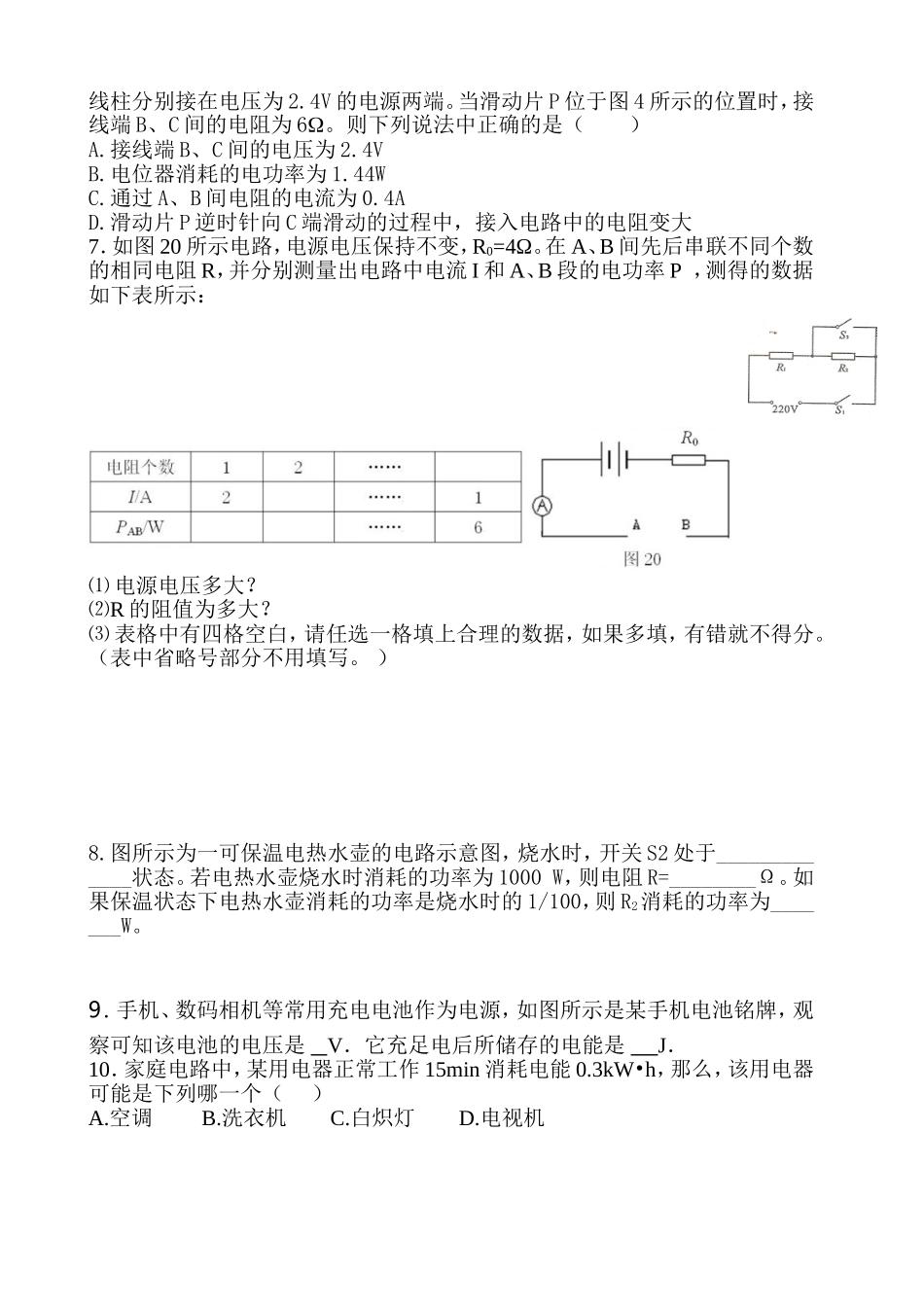

《电功率》综合复习题汇编（附答案）1、武汉市某小学的学生发明的电热课椅获得了国家专利。有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下。坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω.闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅脚踏在10秒内产生的热量是多少焦？2、如图9所示是电阻甲和乙的U-I图象，下列说法正确的是A．当电压升高时，乙的电阻变大B．当乙的功率为0.4W时，乙的电阻为10ΩC．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为4V3、如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则（）A．电路的总电阻逐渐变大B．电压表的示数逐渐变大C．电流表的示数逐渐变小D．R消耗的功率逐渐变大4．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A.1.6WB.4.0WC.0.4WD.3.4W5．当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象。假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是（）A、白炽灯仍然能发光B、电动机仍然能转动C、发电机仍然能发电D、电熨斗仍然能熨烫衣服6.电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体的长度从而改变接入电路中的电阻。图4是某电位器的结构示意图，电阻片R的两端分别与接线端A、C相连，滑动片P的一段通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动。已知电阻片R的总电阻为10，将电位器A、B两个接线柱分别接在电压为2.4V的电源两端。当滑动片P位于图4所示的位置时，接线端B、C间的电阻为6。则下列说法中正确的是（）A.接线端B、C间的电压为2.4VB.电位器消耗的电功率为1.44WC.通过A、B间电阻的电流为0.4AD.滑动片P逆时针向C端滑动的过程中，接入电路中的电阻变大7．如图20所示电路，电源电压保持不变，R0=4Ω。在A、B间先后串联不同个数的相同电阻R，并分别测量出电路中电流I和A、B段的电功率P，测得的数据如下表所示：⑴电源电压多大？⑵R的阻值为多大？⑶表格中有四格空白，请任选一格填上合理的数据，如果多填，有错就不得分。（表中省略号部分不用填写。）8.图所示为一可保温电热水壶的电路示意图，烧水时，开关S2处于_____________状态。若电热水壶烧水时消耗的功率为1000W，则电阻R=________Ω。如果保温状态下电热水壶消耗的功率是烧水时的1/100，则R2消耗的功率为_______W。9．手机、数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是V．它充足电后所储存的电能是J．10．家庭电路中，某用电器正常工作15min消耗电能0.3kW•h，那么，该用电器可能是下列哪一个（）A.空调B.洗衣机C.白炽灯D.电视机11．小刚家安装了新感应式电能表，一个月后此表的示数如图所示，这个月他家用电kW.h；小刚家最多能接入总功率为W的用电器．如果此表上只接一个用电器，正常工作100s电能表转过2圈，这个用电器的额定功率是W12．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大13．如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1＞R2）．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）A．甲的连接方式发热功率最大B．乙的连接方式发热功率最大C．丙的连接方式发热功率最大D．丁的连接方式发热功率最大14．一...
