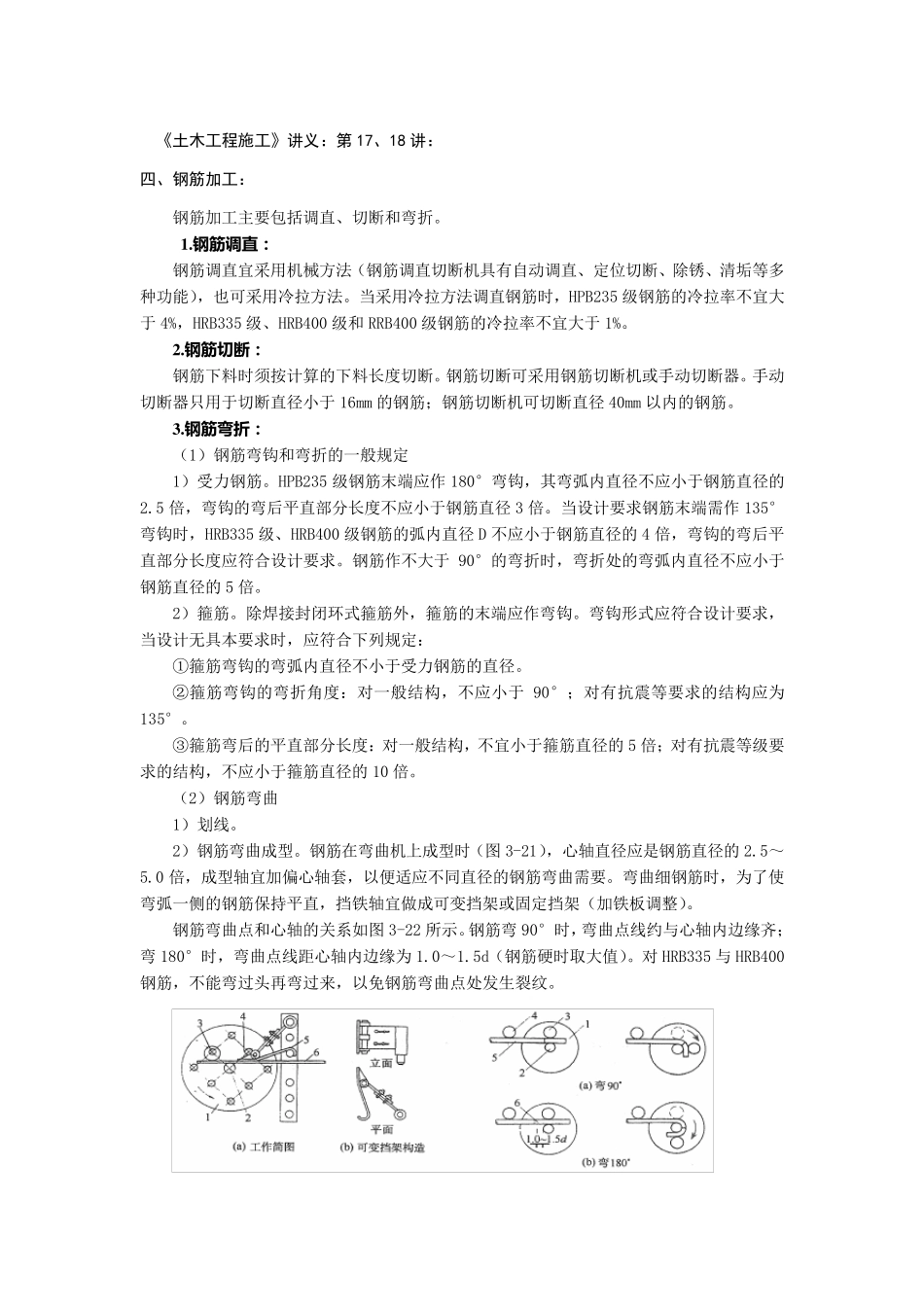

《土木工程施工》讲义：第17、18 讲： 四、钢筋加工： 钢筋加工主要包括调直、切断和弯折。 1 .钢 筋 调 直 ： 钢筋调直宜采用机械方法（钢筋调直切断机具有自动调直、定位切断、除锈、清垢等多种功能），也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235 级钢筋的冷拉率不宜大于4%，HRB335 级、HRB400 级和RRB400 级钢筋的冷拉率不宜大于1%。 2 .钢 筋 切断： 钢筋下料时须按计算的下料长度切断。钢筋切断可采用钢筋切断机或手动切断器。手动切断器只用于切断直径小于16mm 的钢筋；钢筋切断机可切断直径40mm 以内的钢筋。 3 .钢 筋 弯折： （1）钢筋弯钩和弯折的一般规定 1）受力钢筋。HPB235 级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径3 倍。当设计要求钢筋末端需作135°弯钩时，HRB335 级、HRB400 级钢筋的弧内直径D 不应小于钢筋直径的4 倍，弯钩的弯后平直部分长度应符合设计要求。钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5 倍。 2）箍筋。除焊接封闭环式箍筋外，箍筋的末端应作弯钩。弯钩形式应符合设计要求，当设计无具本要求时，应符合下列规定： ①箍筋弯钩的弯弧内直径不小于受力钢筋的直径。 ②箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构应为135°。 ③箍筋弯后的平直部分长度：对一般结构，不宜小于箍筋直径的5 倍；对有抗震等级要求的结构，不应小于箍筋直径的10 倍。 （2）钢筋弯曲 1）划线。 2）钢筋弯曲成型。钢筋在弯曲机上成型时（图 3-21），心轴直径应是钢筋直径的2.5～5.0 倍，成型轴宜加偏心轴套，以便适应不同直径的钢筋弯曲需要。弯曲细钢筋时，为了使弯弧一侧的钢筋保持平直，挡铁轴宜做成可变挡架或固定挡架（加铁板调整）。 钢筋弯曲点和心轴的关系如图 3-22 所示。钢筋弯90°时，弯曲点线约与心轴内边缘齐；弯180°时，弯曲点线距 心轴内边缘为 1.0～1.5d（钢筋硬 时取 大值 ）。对 HRB335 与HRB400钢筋，不能弯过 头 再 弯过 来 ，以免 钢筋弯曲点处发 生 裂 纹 。 图 3-21 钢 筋 弯 曲 成 型 图 3-22 弯 曲 点 线 与 心 轴 关 系 1-工 作 盘 ； 2-心 轴 ； 3-成 型 轴 ； 1-工 作 盘 ； 2-心 轴 ； 3-成 型 轴 ； 4-可 变 挡 架 ； 5-插 座 ； 6-钢 筋 4-固 定 挡...
