四个ANSYS热分析经典例子

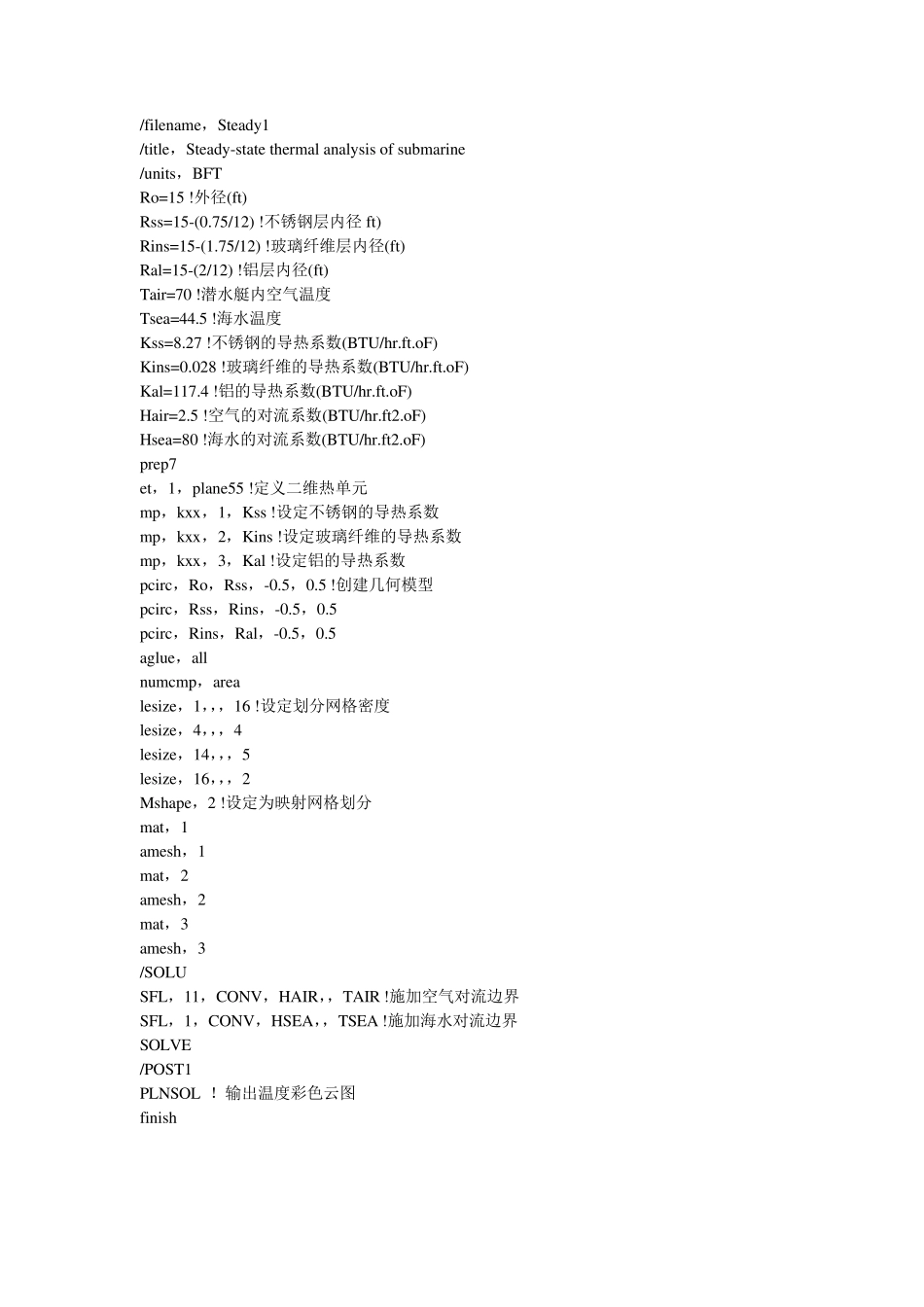

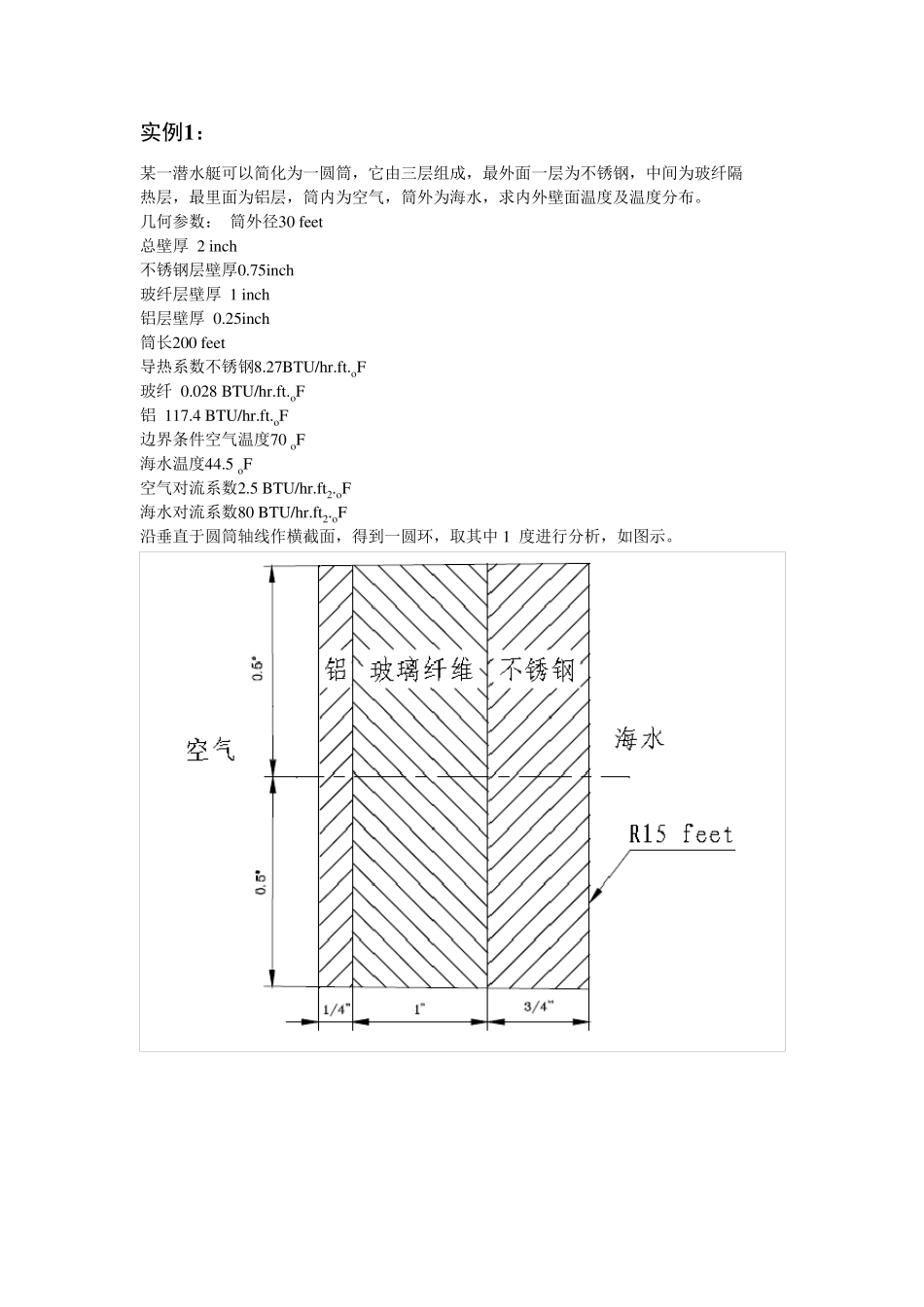

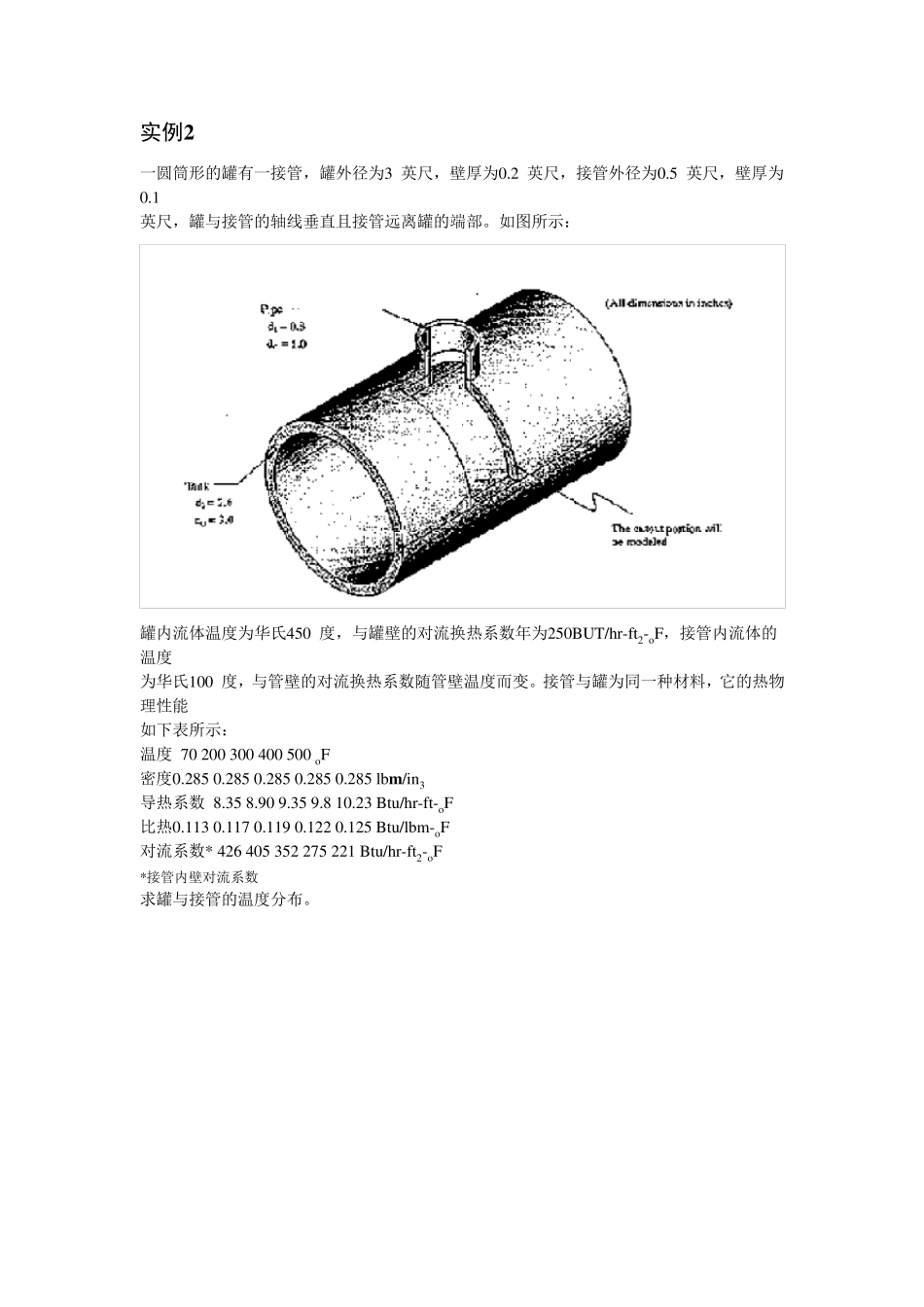

实例1： 某一潜水艇可以简化为一圆筒，它由三层组成，最外面一层为不锈钢，中间为玻纤隔 热层，最里面为铝层，筒内为空气，筒外为海水，求内外壁面温度及温度分布。 几何参数： 筒外径30 feet 总壁厚 2 inch 不锈钢层壁厚0.75inch 玻纤层壁厚 1 inch 铝层壁厚 0.25inch 筒长200 feet 导热系数不锈钢8.27BTU/hr.ft.oF 玻纤 0.028 BTU/hr.ft.oF 铝 117.4 BTU/hr.ft.oF 边界条件空气温度70 oF 海水温度44.5 oF 空气对流系数2.5 BTU/hr.ft2.oF 海水对流系数80 BTU/hr.ft2.oF 沿垂直于圆筒轴线作横截面，得到一圆环，取其中1 度进行分析，如图示。 /filename，Steady1 /title，Steady-state thermal analysis of submarine /units，BFT Ro=15 !外径(ft) Rss=15-(0.75/12) !不锈钢层内径ft) Rins=15-(1.75/12) !玻璃纤维层内径(ft) Ral=15-(2/12) !铝层内径(ft) Tair=70 !潜水艇内空气温度 Tsea=44.5 !海水温度 Kss=8.27 !不锈钢的导热系数(BTU/hr.ft.oF) Kins=0.028 !玻璃纤维的导热系数(BTU/hr.ft.oF) Kal=117.4 !铝的导热系数(BTU/hr.ft.oF) Hair=2.5 !空气的对流系数(BTU/hr.ft2.oF) Hsea=80 !海水的对流系数(BTU/hr.ft2.oF) prep7 et，1，plane55 !定义二维热单元 mp，kxx，1，Kss !设定不锈钢的导热系数 mp，kxx，2，Kins !设定玻璃纤维的导热系数 mp，kxx，3，Kal !设定铝的导热系数 pcirc，Ro，Rss，-0.5，0.5 !创建几何模型 pcirc，Rss，Rins，-0.5，0.5 pcirc，Rins，Ral，-0.5，0.5 aglue，all numcmp，area lesize，1，，，16 !设定划分网格密度 lesize，4，，，4 lesize，14，，，5 lesize，16，，，2 Mshape，2 !设定为映射网格划分 mat，1 amesh，1 mat，2 amesh，2 mat，3 amesh，3 /SOLU SFL，11，CONV，HAIR，，TAIR !施加空气对流边界 SFL，1，CONV，HSEA，，TSEA !施加海水对流边界 SOLVE /POST1 PLNSOL ！输出温度彩色云图 finish 实例2 一圆筒形的罐有一接管，罐外径为3 英尺，壁厚为0.2 英尺，接管外径为0.5 英尺，壁厚为0.1 英尺，罐与接管的轴线垂直且接管远离罐的端部。如图所示： 罐内流体温度为华氏450 度，与罐壁的对流换热系数年为250BUT/hr-ft2-oF，接管内流体的温度 为华氏100 度，与管壁的对流换热系数随管壁温度而变。接管与罐为同一种材料，它的热物理性能 如下表所示： 温度 70 200 300 400...
