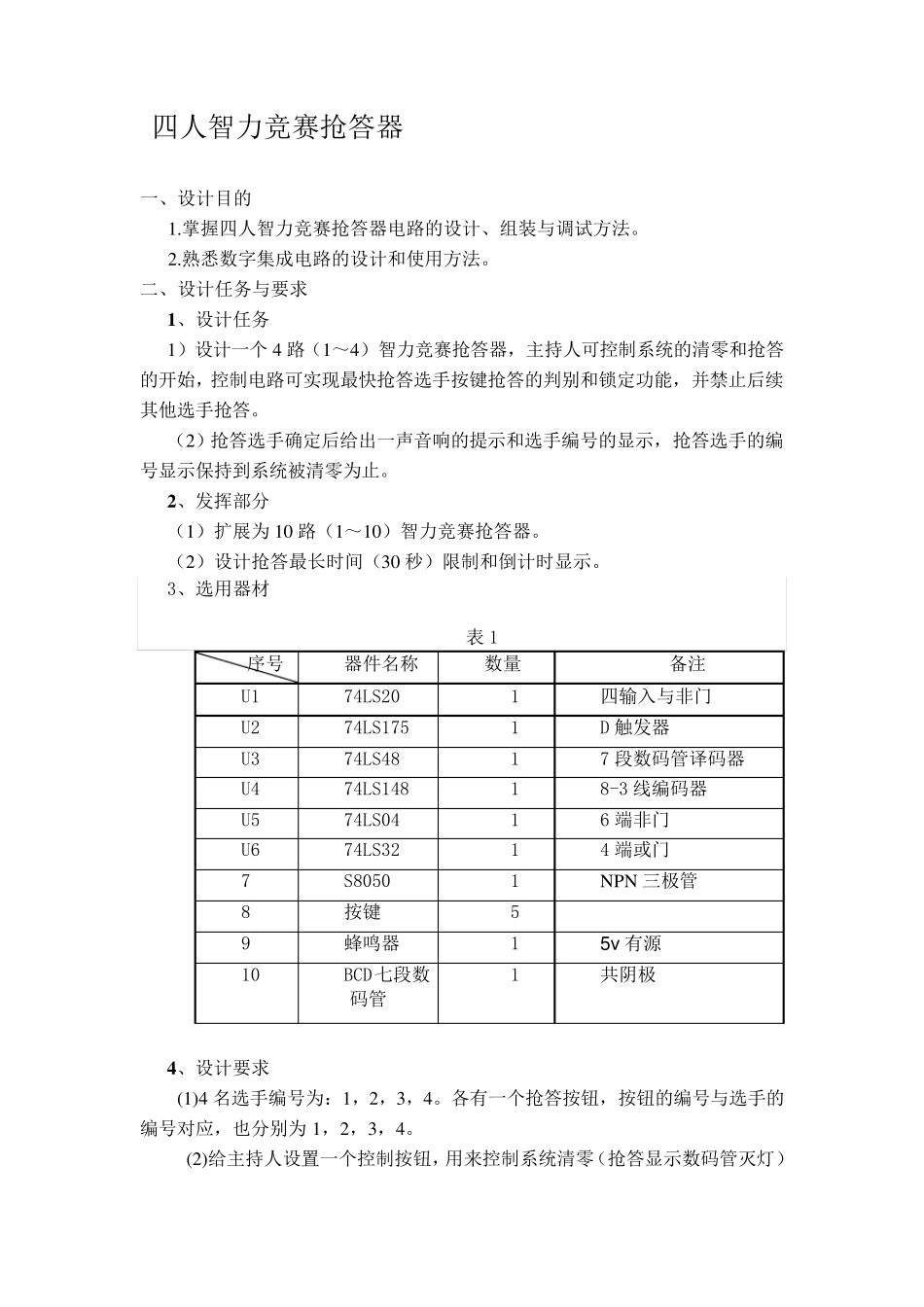

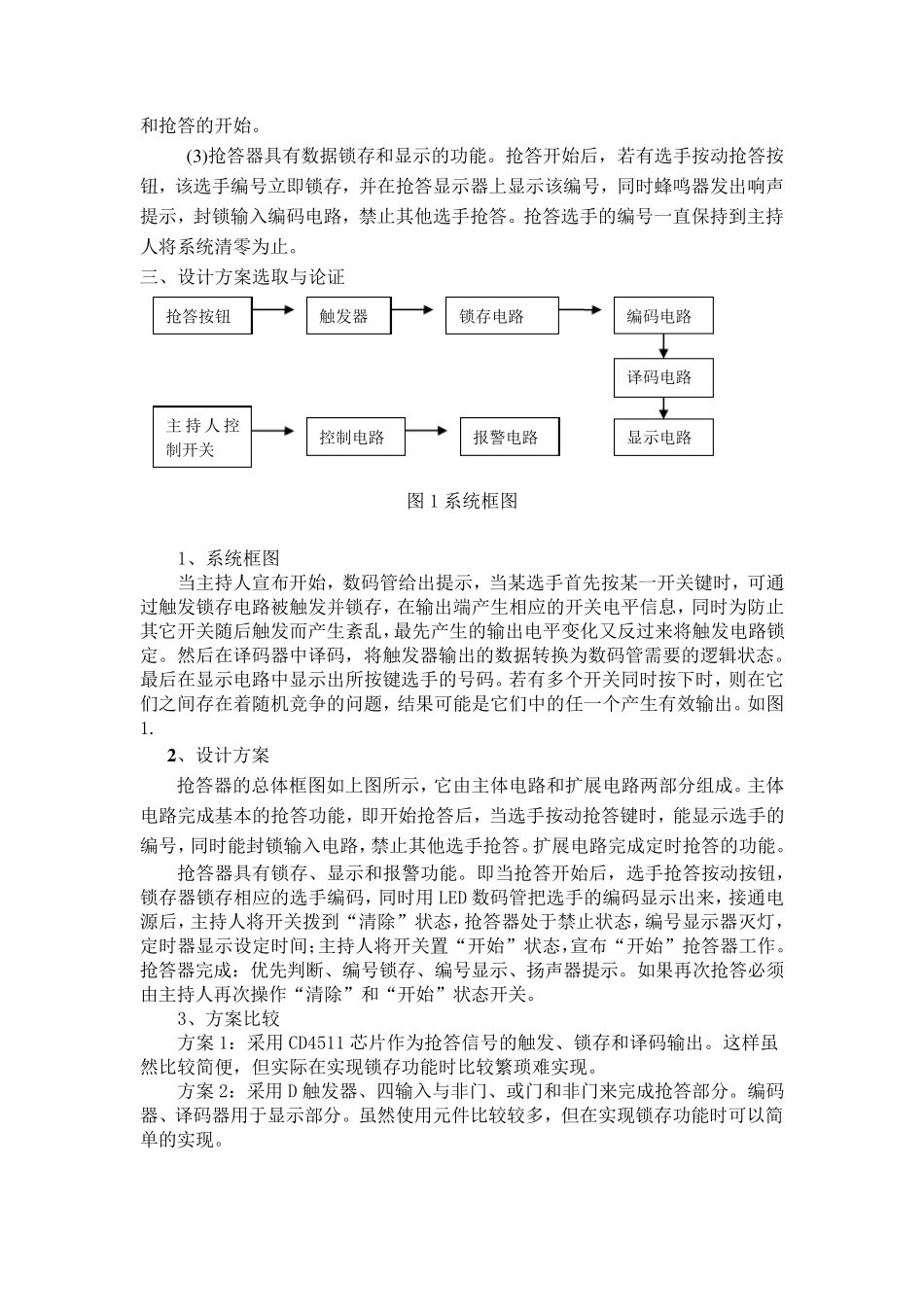

四人智力竞赛抢答器 一、设计目的 1.掌握四人智力竞赛抢答器电路的设计、组装与调试方法。 2.熟悉数字集成电路的设计和使用方法。 二、设计任务与要求 1 、设计任务 1）设计一个 4 路（1～4）智力竞赛抢答器，主持人可控制系统的清零和抢答的开始，控制电路可实现最快抢答选手按键抢答的判别和锁定功能，并禁止后续其他选手抢答。 （2）抢答选手确定后给出一声音响的提示和选手编号的显示，抢答选手的编号显示保持到系统被清零为止。 2 、发挥部分 （1）扩展为 10 路（1～10）智力竞赛抢答器。 （2）设计抢答最长时间（30 秒）限制和倒计时显示。 3、选用器材 表 1 序号 器件名称 数量 备注 U1 74LS20 1 四输入与非门 U2 74LS175 1 D 触发器 U3 74LS48 1 7 段数码管译码器 U4 74LS148 1 8-3 线编码器 U5 74LS04 1 6 端非门 U6 74LS32 1 4 端或门 7 S8050 1 NPN 三极管 8 按键 5 9 蜂鸣器 1 5v 有源 10 BCD七段数码管 1 共阴极 4 、设计要求 (1)4 名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为 1，2，3，4。 (2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和 抢 答 的 开 始 。 (3 )抢 答 器 具 有 数 据 锁 存 和 显 示 的 功 能 。 抢 答 开 始 后 ， 若 有 选 手 按 动 抢 答 按钮 ， 该 选 手 编 号 立 即 锁 存 ， 并 在 抢 答 显 示 器 上 显 示 该 编 号 ， 同 时 蜂 鸣 器 发 出 响 声提 示 ， 封 锁 输 入 编 码 电 路 ， 禁 止 其 他 选 手 抢 答 。 抢 答 选 手 的 编 号 一 直 保 持 到 主 持人 将 系 统 清 零 为 止 。 三 、 设 计 方 案 选 取 与 论 证 图 1 系 统 框 图 1、 系 统 框 图 当 主 持 人 宣 布 开 始 ， 数 码 管 给 出 提 示 ， 当 某 选 手 首 先 按 某 一 开 关 键 时 ， 可 通过 触 发 锁 存 电 路 被 触 发 并 锁 存 ， 在 输 出 端 产 生 相 应 的 开 关 电 平 信 息 ， 同 时 为 防 止其 它 开 关 随 后 触 发 而 产 生 紊 乱 ，最 先 产 生 的 输 出 电 平 变 化 又 反 过 来 将 触 发 电 路 锁定 。 然 后...
