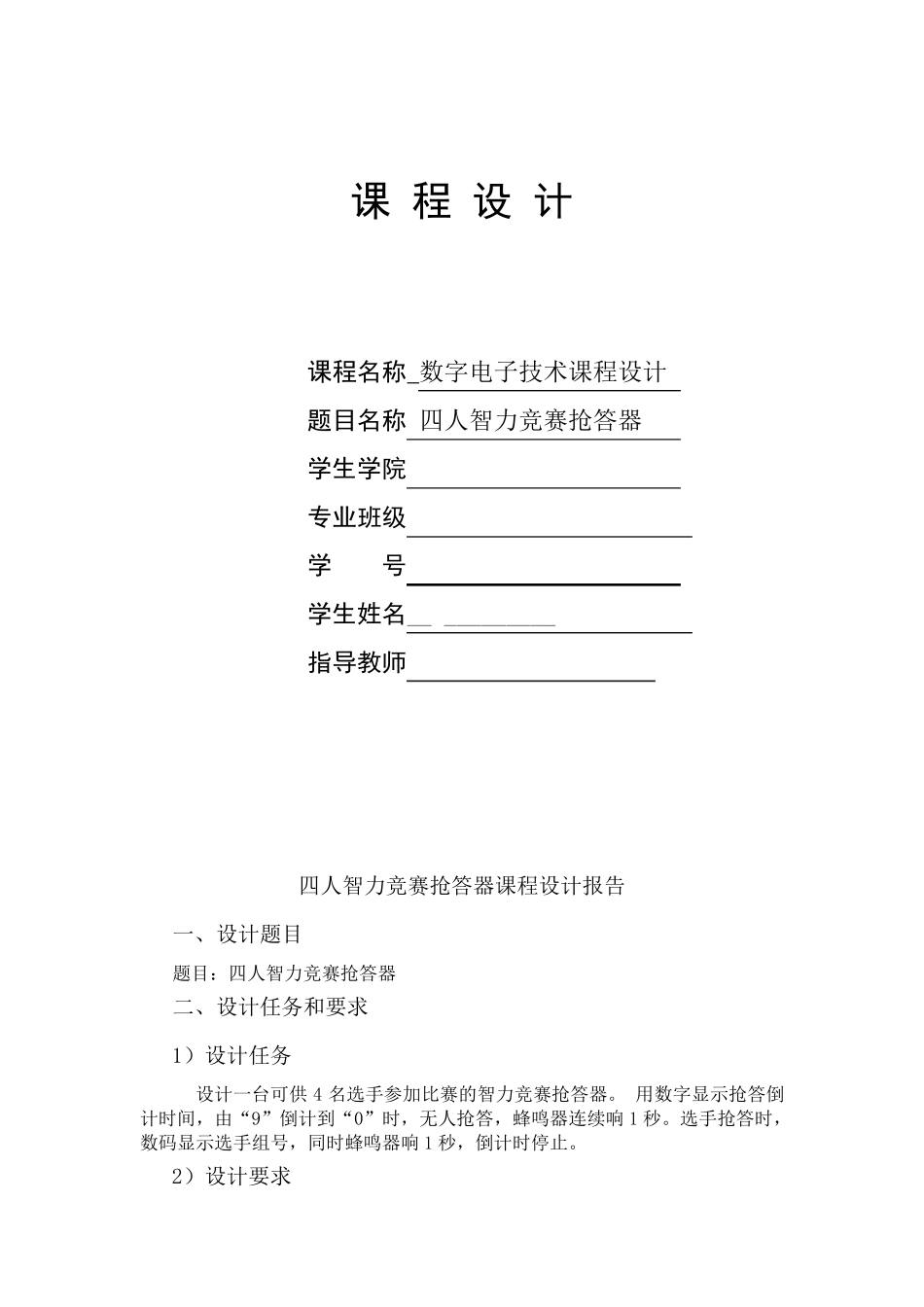

课 程 设 计 课程名称_数字电子技术课程设计 题目名称 四人智力竞赛抢答器 学生学院 专业班级 学 号 学生姓名__ _________ 指导教师 四人智力竞赛抢答器课程设计报告 一、设计题目 题目：四人智力竞赛抢答器 二、设计任务和要求 1）设计任务 设计一台可供4 名选手参加比赛的智力竞赛抢答器。 用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响 1 秒。选手抢答时，数码显示选手组号，同时蜂鸣器响 1 秒，倒计时停止。 2）设计要求 (1)4 名 选 手 编 号 为 ： 1， 2， 3， 4。 各 有 一 个 抢 答 按 钮 ， 按 钮 的 编 号 与 选 手的 编 号 对 应 ， 也 分 别 为 1， 2， 3， 4。 (2)给 主 持 人 设 置 一 个 控 制 按 钮 ，用 来 控 制 系 统 清 零（ 抢 答 显 示 数 码 管 灭 灯 ）和 抢 答 的 开 始 。 (3)抢 答 器 具 有 数 据 锁 存 和 显 示 的 功 能 。 抢 答 开 始 后 ， 若 有 选 手 按 动 抢 答 按钮 ， 该 选 手 编 号 立 即 锁 存 ， 并 在 抢 答 显 示 器 上 显 示 该 编 号 ， 同 时 扬 声 器 给 出 音 响提 示 ， 封 锁 输 入 编 码 电 路 ， 禁 止 其 他 选 手 抢 答 。 抢 答 选 手 的 编 号 一 直 保 持 到 主 持人 将 系 统 清 零 为 止 。 (4)抢 答 器 具 有 定 时 （ 9 秒 ） 抢 答 的 功 能 。 当 主 持 人 按 下 开 始 按 钮 后 ， 定 时器 开 始 倒 计 时 ， 定 时 显 示 器 显 示 倒 计 时 间 ， 若 无 人 抢 答 ， 倒 计 时 结 束 时 ， 扬 声 器响 ， 音 响 持 续 1 秒 。 参 赛 选 手 在 设 定 时 间 （ 9 秒 ） 内 抢 答 有 效 ， 抢 答 成 功 ， 扬 声器 响 ， 音 响 持 续 1 秒 ， 同 时 定 时 器 停 止 倒 计 时 ， 抢 答 显 示 器 上 显 示 选 手 的 编 号 ，定 时 显 示 器 上 显 示 剩 余 抢 答 时 间 ， 并 保 持 到 主 持 人 将 系 统 清 零 为 止 。 (5)如 果 抢 答 定 时 已 到 ， 却 没 有 选 手 抢 答 时 ， 本 次 抢 答 无 效 。 系 统 扬 声 器 报...
