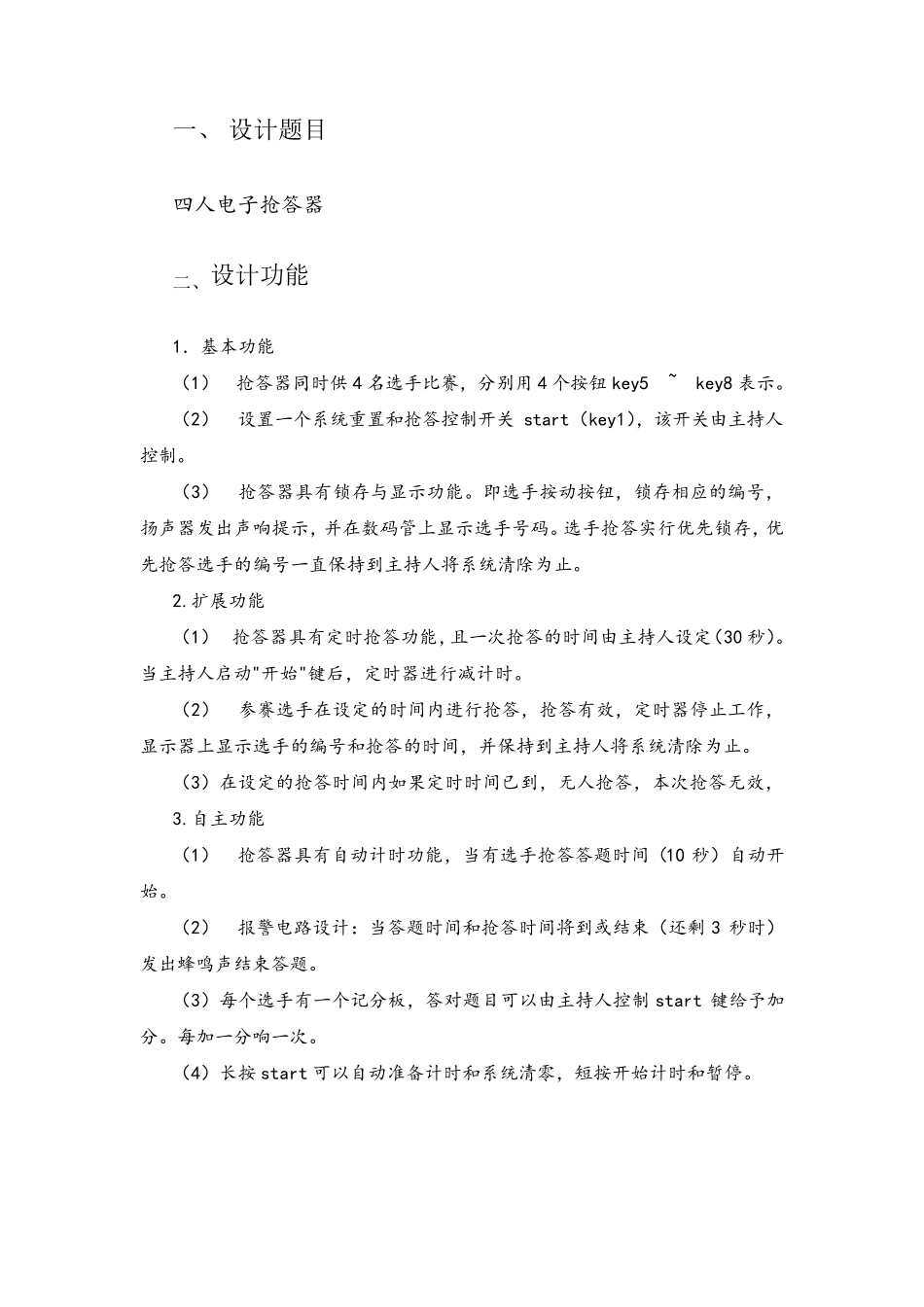

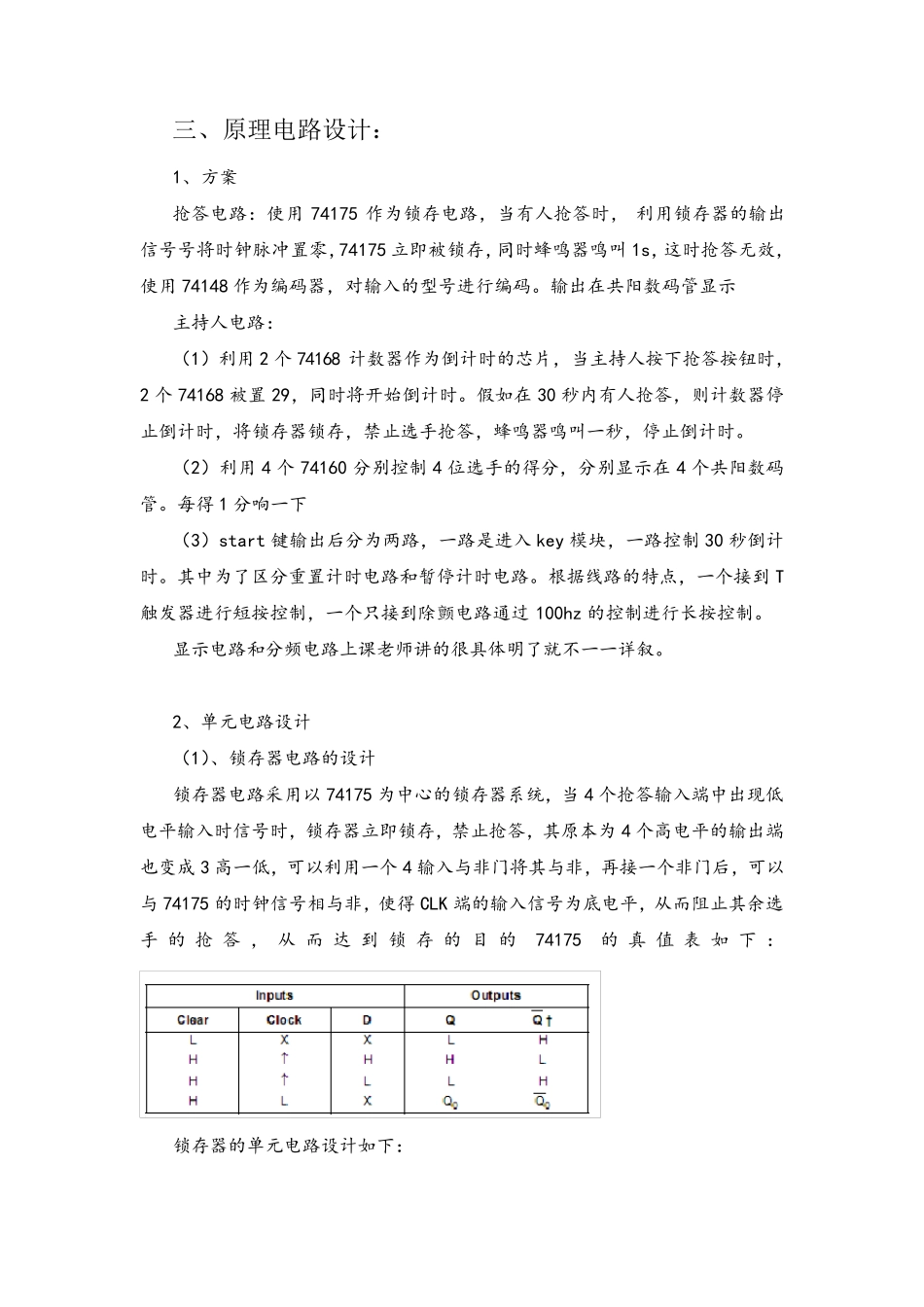

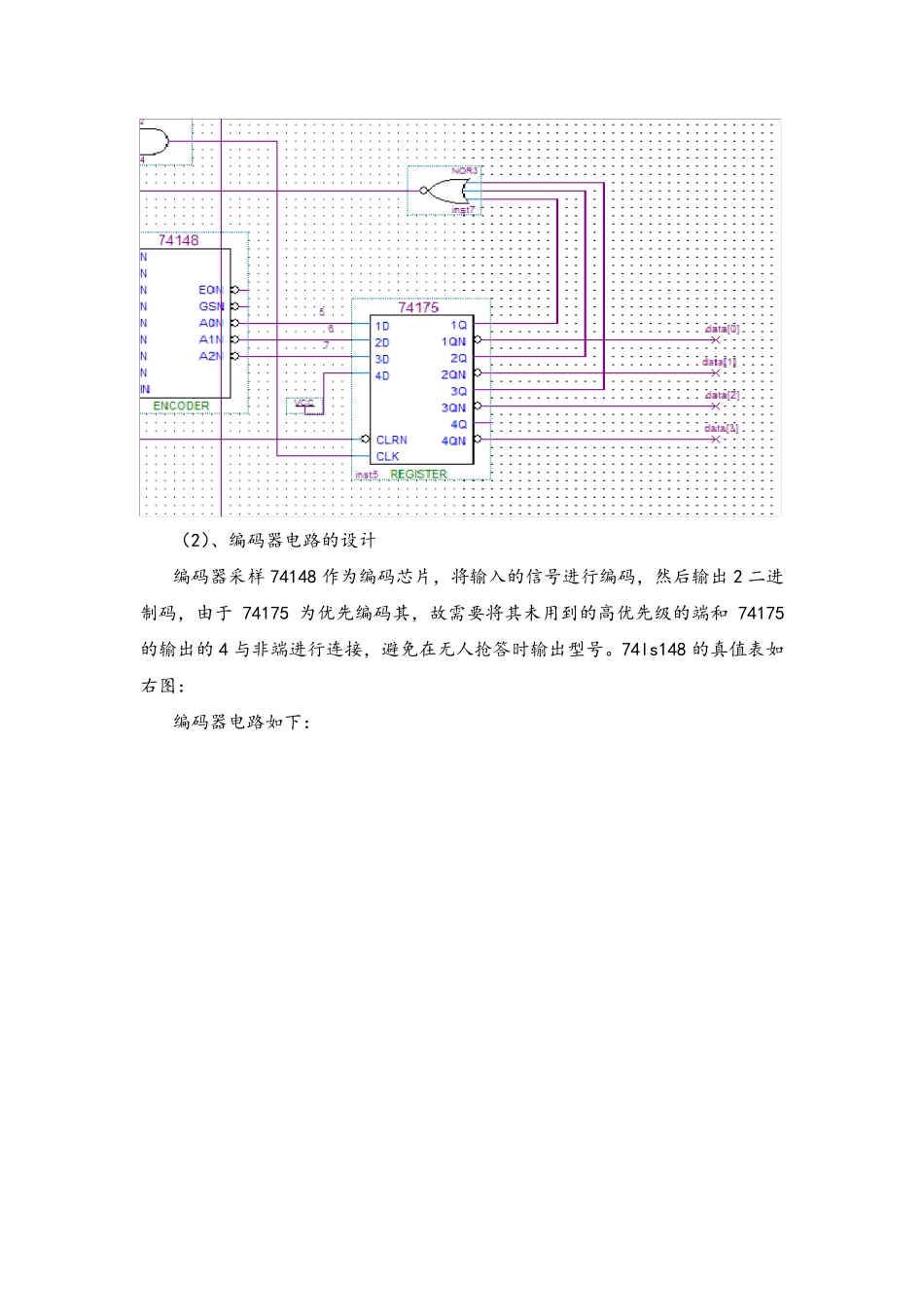

一、 设计题目 四人电子抢答器 二、设计功能 1．基本功能 （1） 抢答器同时供4 名选手比赛，分别用4 个按钮key5 ~ key8 表示。 （2） 设置一个系统重置和抢答控制开关 start（key1），该开关由主持人控制。 （3） 抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在数码管上显示选手号码。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。 2.扩展功能 （1） 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（30 秒）。当主持人启动"开始"键后，定时器进行减计时。 （2） 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。 （3）在设定的抢答时间内如果定时时间已到，无人抢答，本次抢答无效， 3.自主功能 （1） 抢答器具有自动计时功能，当有选手抢答答题时间（10 秒）自动开始。 （2） 报警电路设计：当答题时间和抢答时间将到或结束（还剩 3 秒时）发出蜂鸣声结束答题。 （3）每个选手有一个记分板，答对题目可以由主持人控制 start 键给予加分。每加一分响一次。 （4）长按start 可以自动准备计时和系统清零，短按开始计时和暂停。 三、原理电路设计： 1、方案 抢答电路：使用 74175 作为锁存电路，当有人抢答时， 利用锁存器的输出信号号将时钟脉冲置零，74175 立即被锁存，同时蜂鸣器鸣叫 1s，这时抢答无效，使用 74148 作为编码器，对输入的型号进行编码。输出在共阳数码管显示 主持人电路： （1）利用 2 个 74168 计数器作为倒计时的芯片，当主持人按下抢答按钮时，2 个 74168 被置 29，同时将开始倒计时。假如在 30 秒内有人抢答，则计数器停止倒计时，将锁存器锁存，禁止选手抢答，蜂鸣器鸣叫一秒，停止倒计时。 （2）利用 4 个 74160 分别控制 4 位选手的得分，分别显示在 4 个共阳数码管。每得 1 分响一下 （3）start 键输出后分为两路，一路是进入 key 模块，一路控制 30 秒倒计时。其中为了区分重置计时电路和暂停计时电路。根据线路的特点，一个接到 T触发器进行短按控制，一个只接到除颤电路通过 100hz 的控制进行长按控制。 显示电路和分频电路上课老师讲的很具体明了就不一一详叙。 2、单元电路设计 （1）、锁存器电路的设计 锁存器电路采用以74175 为中心的锁存器系统，当 4 个抢答...
