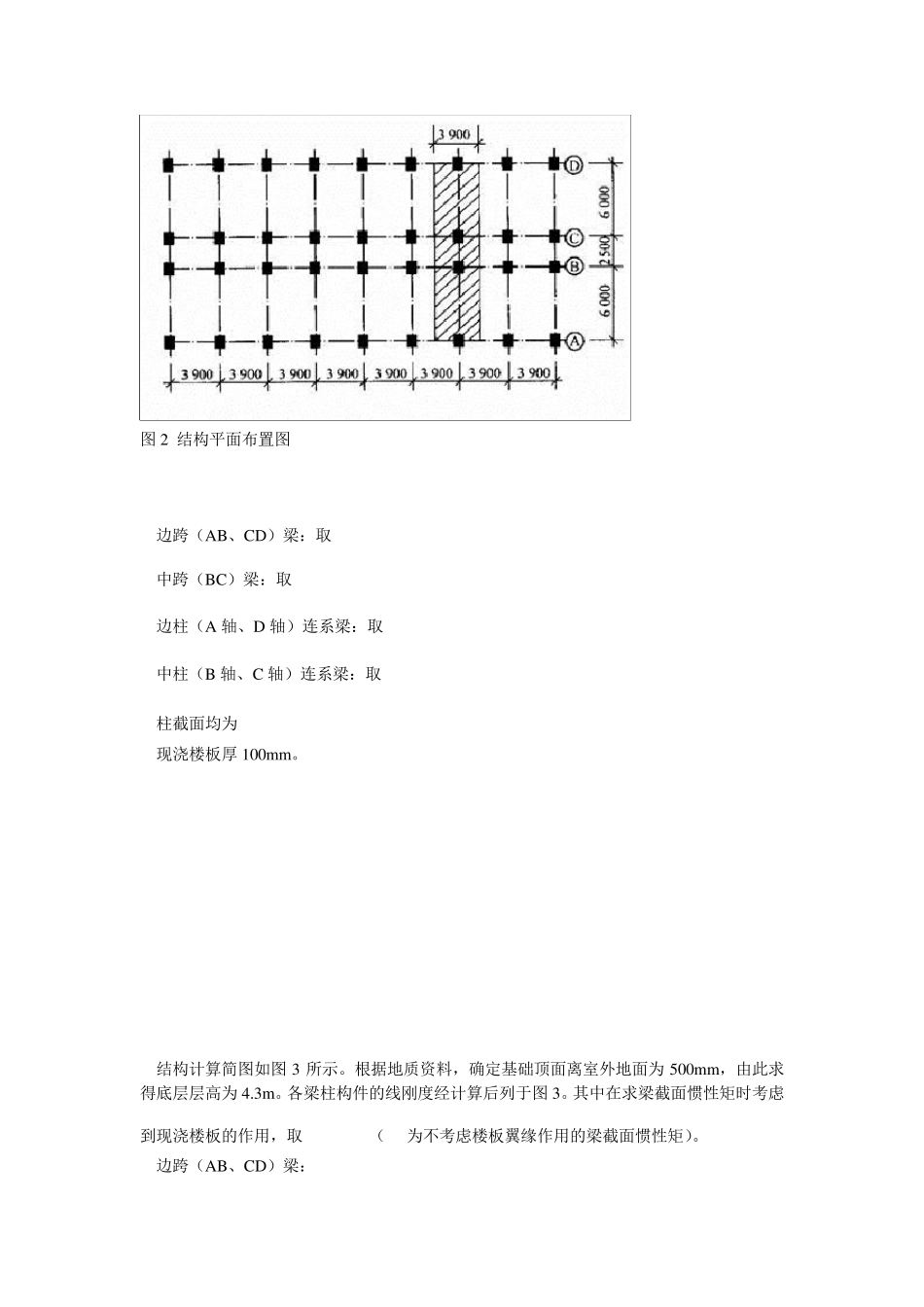

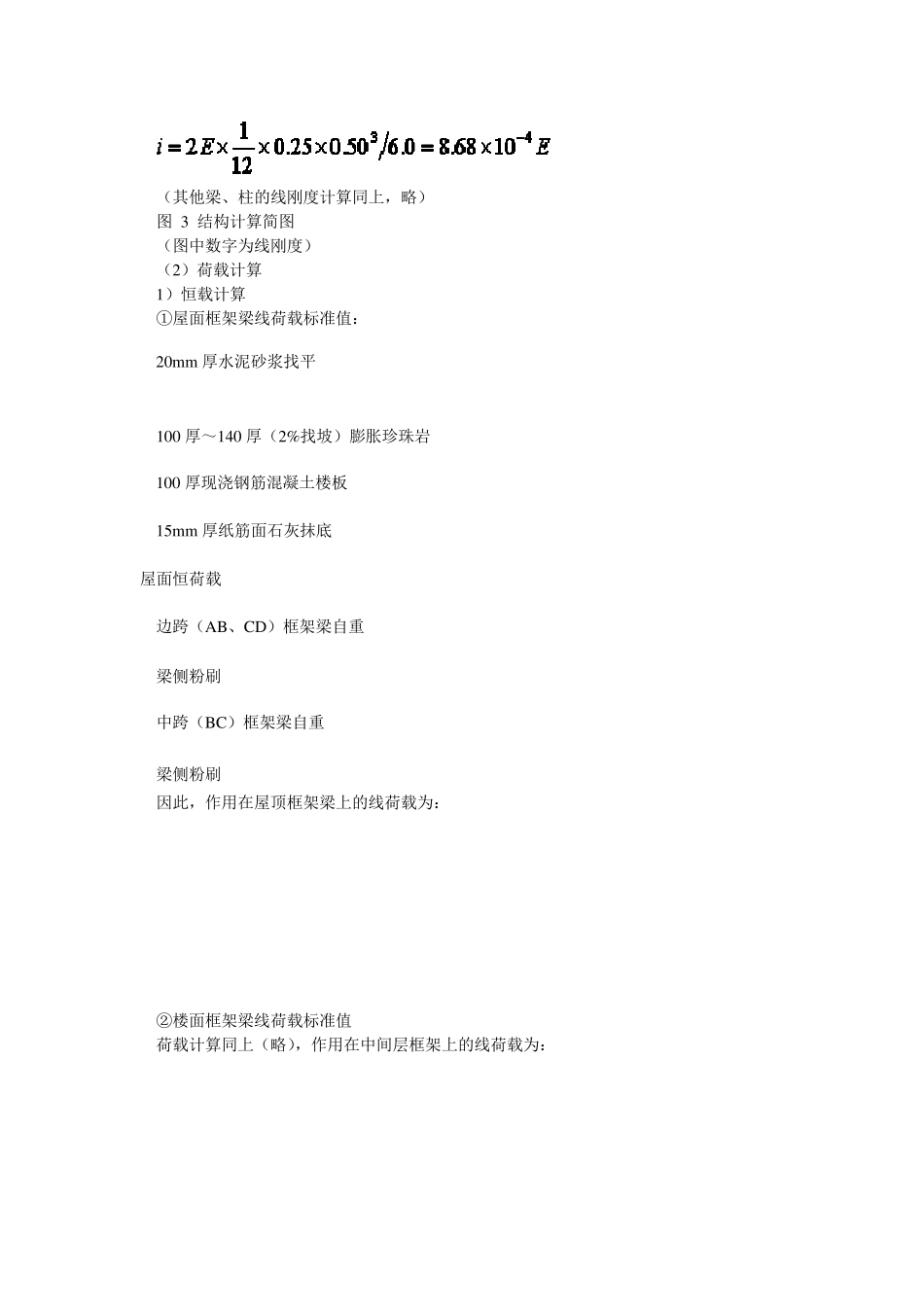

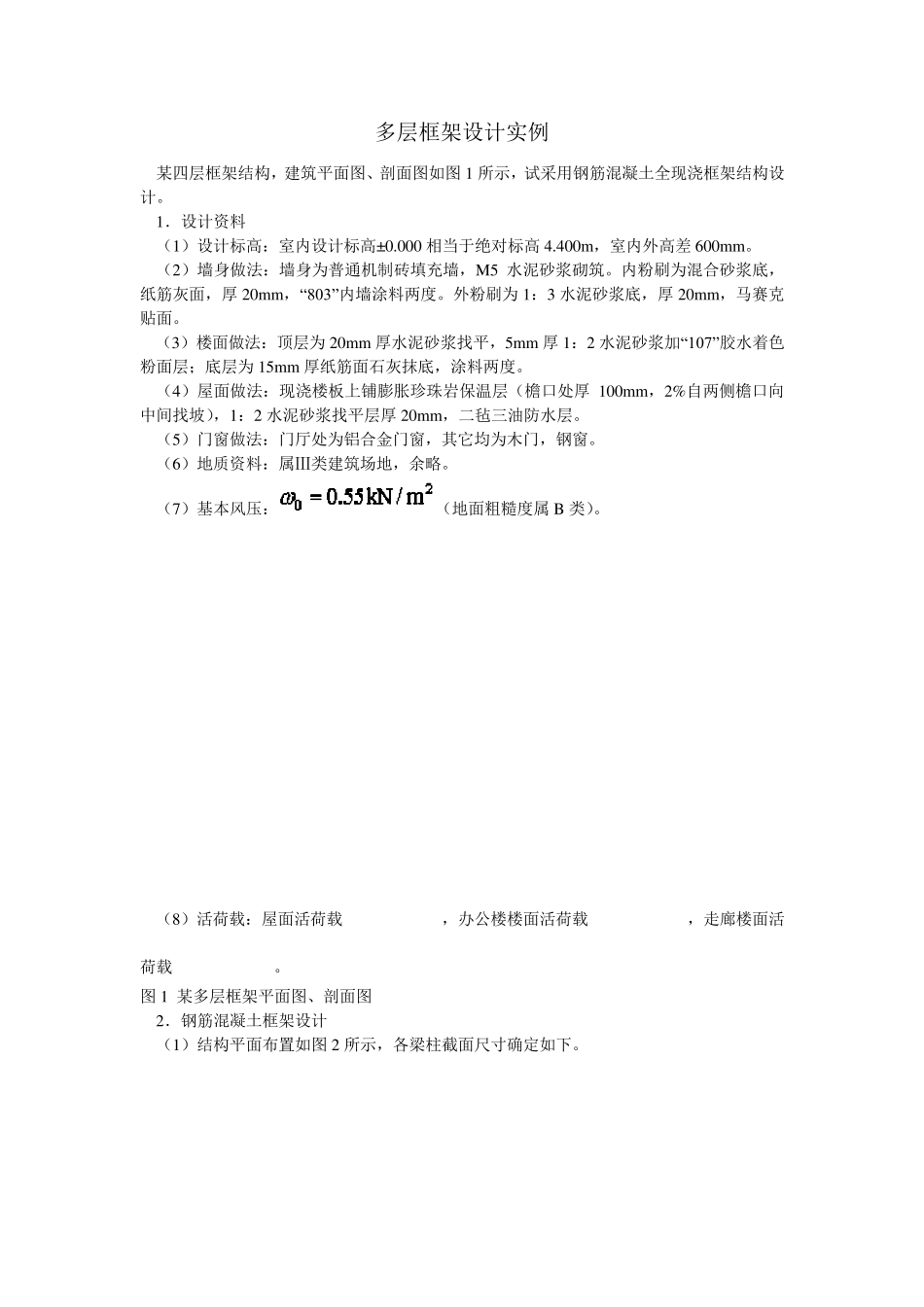

多层框架设计实例 某四层框架结构，建筑平面图、剖面图如图 1 所示，试采用钢筋混凝土全现浇框架结构设计。 1．设计资料 （1）设计标高：室内设计标高±0.000 相当于绝对标高 4.400m，室内外高差 600mm。 （2）墙身做法：墙身为普通机制砖填充墙，M5 水泥砂浆砌筑。内粉刷为混合砂浆底，纸筋灰面，厚 20mm，“803”内墙涂料两度。外粉刷为 1：3 水泥砂浆底，厚 20mm，马赛克贴面。 （3）楼面做法：顶层为 20mm 厚水泥砂浆找平，5mm 厚 1：2 水泥砂浆加“107”胶水着色粉面层；底层为 15mm 厚纸筋面石灰抹底，涂料两度。 （4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚 100mm，2%自两侧檐口向中间找坡），1：2 水泥砂浆找平层厚 20mm，二毡三油防水层。 （5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。 （6）地质资料：属Ⅲ类建筑场地，余略。 （7）基本风压：（地面粗糙度属B 类）。 （8）活荷载：屋面活荷载，办公楼楼面活荷载，走廊楼面活荷载。 图 1 某多层框架平面图、剖面图 2．钢筋混凝土框架设计 （1）结构平面布置如图 2 所示，各梁柱截面尺寸确定如下。 图2 结构平面布置图 边跨（AB、CD）梁：取 中跨（BC）梁：取 边柱（A 轴、D 轴）连系梁：取 中柱（B 轴、C 轴）连系梁：取 柱截面均为 现浇楼板厚 100mm。 结构计算简图如图3 所示。根据地质资料，确定基础顶面离室外地面为 500mm，由此求得底层层高为 4.3m。各梁柱构件的线刚度经计算后列于图3。其中在求梁截面惯性矩时考虑到现浇楼板的作用，取（为不考虑楼板翼缘作用的梁截面惯性矩）。 边跨（AB、CD）梁： （其他梁、柱的线刚度计算同上，略） 图 3 结构计算简图 （图中数字为线刚度） （2）荷载计算 1）恒载计算 ①屋面框架梁线荷载标准值： 20mm 厚水泥砂浆找平 100 厚～140 厚（2%找坡）膨胀珍珠岩 100 厚现浇钢筋混凝土楼板 15mm 厚纸筋面石灰抹底 屋面恒荷载 边跨（AB、CD）框架梁自重 梁侧粉刷 中跨（BC）框架梁自重 梁侧粉刷 因此，作用在屋顶框架梁上的线荷载为： ②楼面框架梁线荷载标准值 荷载计算同上（略），作用在中间层框架上的线荷载为： ③屋面框架节点集中荷载标准值 边柱连系梁自重 梁侧粉刷 1m 高女儿墙自重 墙侧粉刷 连系梁传来屋面自重 顶层边节点集中荷载 中柱连系梁自重 梁侧粉刷 连系梁传来屋面自重 顶层中节点集中荷载 ④楼面框架节...
