除灰除渣系统的运行与维护

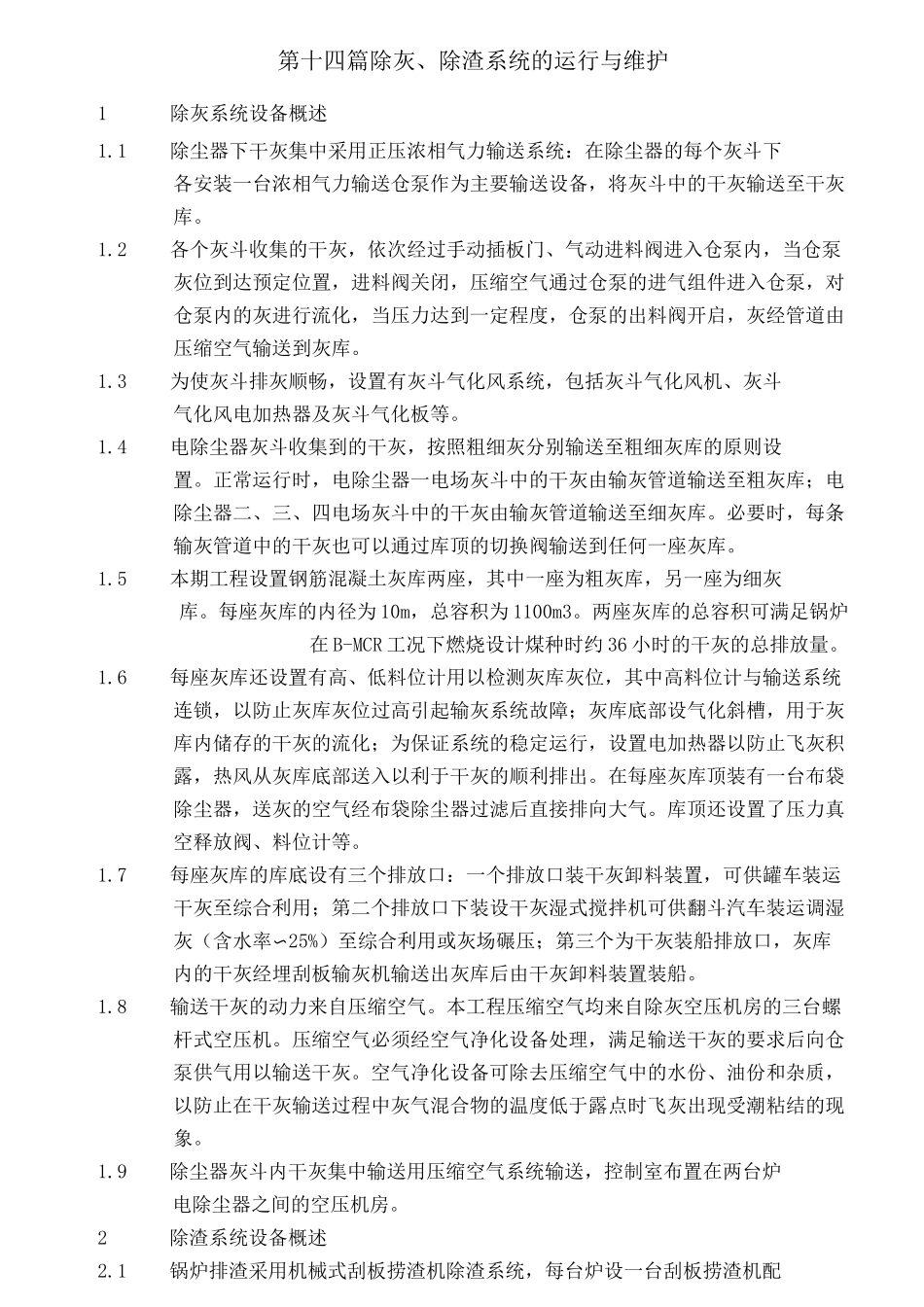

第十四篇除灰、除渣系统的运行与维护1除灰系统设备概述1.1除尘器下干灰集中采用正压浓相气力输送系统：在除尘器的每个灰斗下各安装一台浓相气力输送仓泵作为主要输送设备，将灰斗中的干灰输送至干灰库。1.2各个灰斗收集的干灰，依次经过手动插板门、气动进料阀进入仓泵内，当仓泵灰位到达预定位置，进料阀关闭，压缩空气通过仓泵的进气组件进入仓泵，对仓泵内的灰进行流化，当压力达到一定程度，仓泵的出料阀开启，灰经管道由压缩空气输送到灰库。1.3为使灰斗排灰顺畅，设置有灰斗气化风系统，包括灰斗气化风机、灰斗气化风电加热器及灰斗气化板等。1.4电除尘器灰斗收集到的干灰，按照粗细灰分别输送至粗细灰库的原则设置。正常运行时，电除尘器一电场灰斗中的干灰由输灰管道输送至粗灰库；电除尘器二、三、四电场灰斗中的干灰由输灰管道输送至细灰库。必要时，每条输灰管道中的干灰也可以通过库顶的切换阀输送到任何一座灰库。1.5本期工程设置钢筋混凝土灰库两座，其中一座为粗灰库，另一座为细灰库。每座灰库的内径为 10m，总容积为 1100m3。两座灰库的总容积可满足锅炉在 B-MCR 工况下燃烧设计煤种时约 36 小时的干灰的总排放量。1.6每座灰库还设置有高、低料位计用以检测灰库灰位，其中高料位计与输送系统连锁，以防止灰库灰位过高引起输灰系统故障；灰库底部设气化斜槽，用于灰库内储存的干灰的流化；为保证系统的稳定运行，设置电加热器以防止飞灰积露，热风从灰库底部送入以利于干灰的顺利排出。在每座灰库顶装有一台布袋除尘器，送灰的空气经布袋除尘器过滤后直接排向大气。库顶还设置了压力真空释放阀、料位计等。1.7每座灰库的库底设有三个排放口：一个排放口装干灰卸料装置，可供罐车装运干灰至综合利用；第二个排放口下装设干灰湿式搅拌机可供翻斗汽车装运调湿灰（含水率〜25%）至综合利用或灰场碾压；第三个为干灰装船排放口，灰库内的干灰经埋刮板输灰机输送出灰库后由干灰卸料装置装船。1.8输送干灰的动力来自压缩空气。本工程压缩空气均来自除灰空压机房的三台螺杆式空压机。压缩空气必须经空气净化设备处理，满足输送干灰的要求后向仓泵供气用以输送干灰。空气净化设备可除去压缩空气中的水份、油份和杂质，以防止在干灰输送过程中灰气混合物的温度低于露点时飞灰出现受潮粘结的现象。1.9除尘器灰斗内干灰集中输送用压缩空气系统输送，控制室布置在两台炉电除尘器之间的空压机房。2除渣系统设备概述2.1锅炉排渣采用机械式刮...
