TC塔机技术性能参数

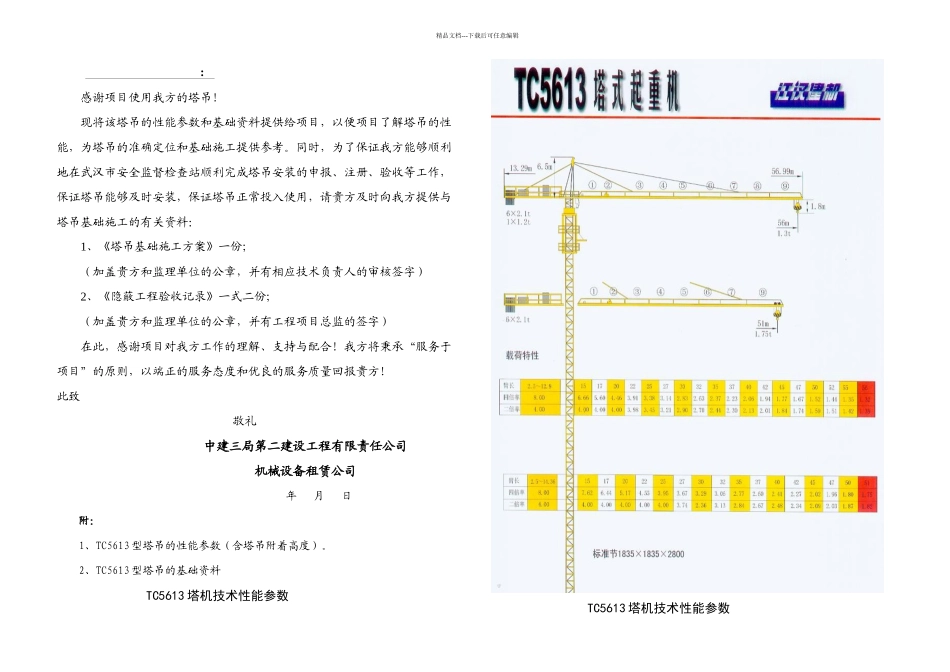

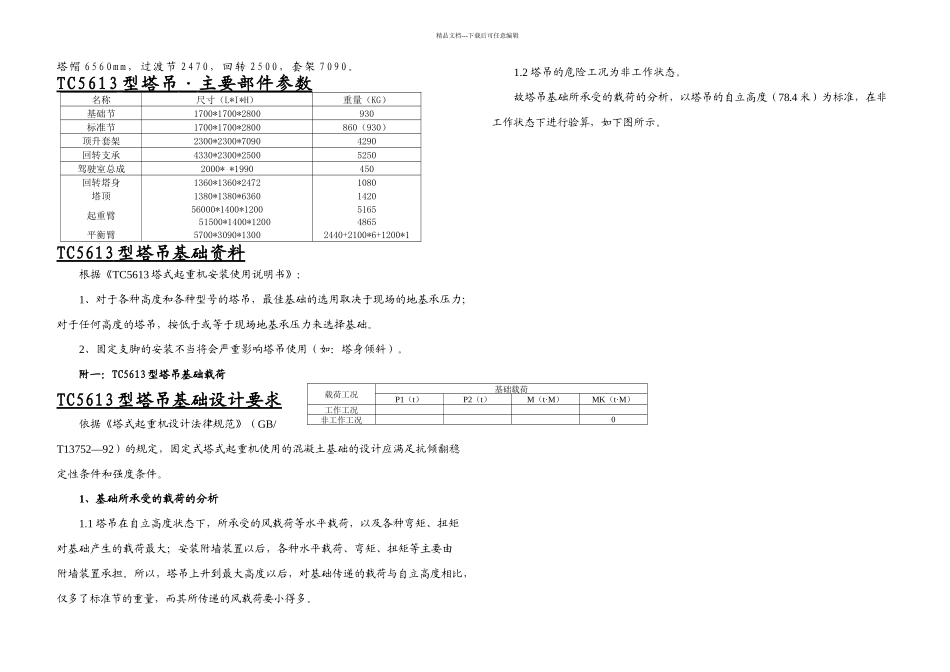

精品文档---下载后可任意编辑:感谢项目使用我方的塔吊！现将该塔吊的性能参数和基础资料提供给项目，以便项目了解塔吊的性能，为塔吊的准确定位和基础施工提供参考。同时，为了保证我方能够顺利地在武汉市安全监督检查站顺利完成塔吊安装的申报、注册、验收等工作，保证塔吊能够及时安装，保证塔吊正常投入使用，请贵方及时向我方提供与塔吊基础施工的有关资料：1、《塔吊基础施工方案》一份；（加盖贵方和监理单位的公章，并有相应技术负责人的审核签字）2、《隐蔽工程验收记录》一式二份；（加盖贵方和监理单位的公章，并有工程项目总监的签字）在此，感谢项目对我方工作的理解、支持与配合！我方将秉承“服务于项目”的原则，以端正的服务态度和优良的服务质量回报贵方！此致敬礼中建三局第二建设工程有限责任公司机械设备租赁公司年 月 日附：1、TC5613 型塔吊的性能参数（含塔吊附着高度）。2、TC5613 型塔吊的基础资料TC5613 塔机技术性能参数 TC5613 塔机技术性能参数精品文档---下载后可任意编辑精品文档---下载后可任意编辑塔帽 6560mm，过渡节 2470，回转 2500，套架 7090。TC5613 型塔吊 · 主要部件参数 名称尺寸（L*I*H）重量（KG）基础节1700*1700*2800930标准节1700*1700*2800860（930）顶升套架2300*2300*70904290回转支承4330*2300*25005250驾驶室总成2000* *1990450回转塔身1360*1360*24721080塔顶1380*1380*63601420起重臂56000*1400*120051500*1400*120051654865平衡臂5700*3090*13002440+2100*6+1200*1TC5613 型塔吊基础资料 根据《TC5613 塔式起重机安装使用说明书》：1、对于各种高度和各种型号的塔吊，最佳基础的选用取决于现场的地基承压力；对于任何高度的塔吊，按低于或等于现场地基承压力来选择基础。2、固定支脚的安装不当将会严重影响塔吊使用（如：塔身倾斜）。附一：TC5613 型塔吊基础载荷TC5613 型塔吊基础设计要求 依据《塔式起重机设计法律规范》（GB/T13752—92）的规定，固定式塔式起重机使用的混凝土基础的设计应满足抗倾翻稳定性条件和强度条件。1、基础所承受的载荷的分析1.1 塔吊在自立高度状态下，所承受的风载荷等水平载荷，以及各种弯矩、扭矩对基础产生的载荷最大；安装附墙装置以后，各种水平载荷、弯矩、扭矩等主要由附墙装置承担。所以，塔吊上升到最大高度以后，对基础传递的载荷与自立高度相比，仅多了标准节的重量，而其所传递的风载荷要小得多。1.2 塔吊的危险工况为...
