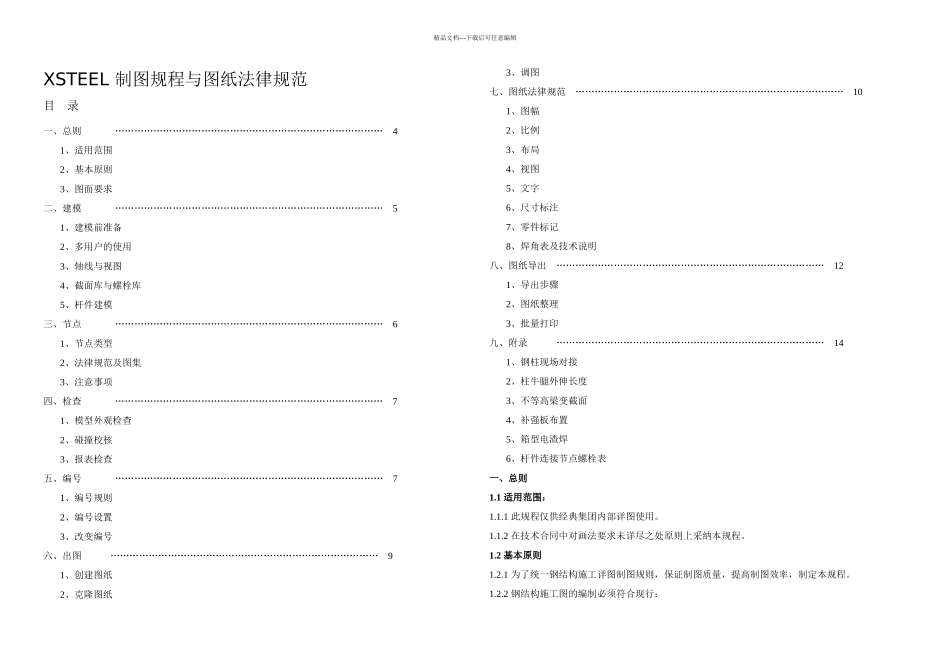

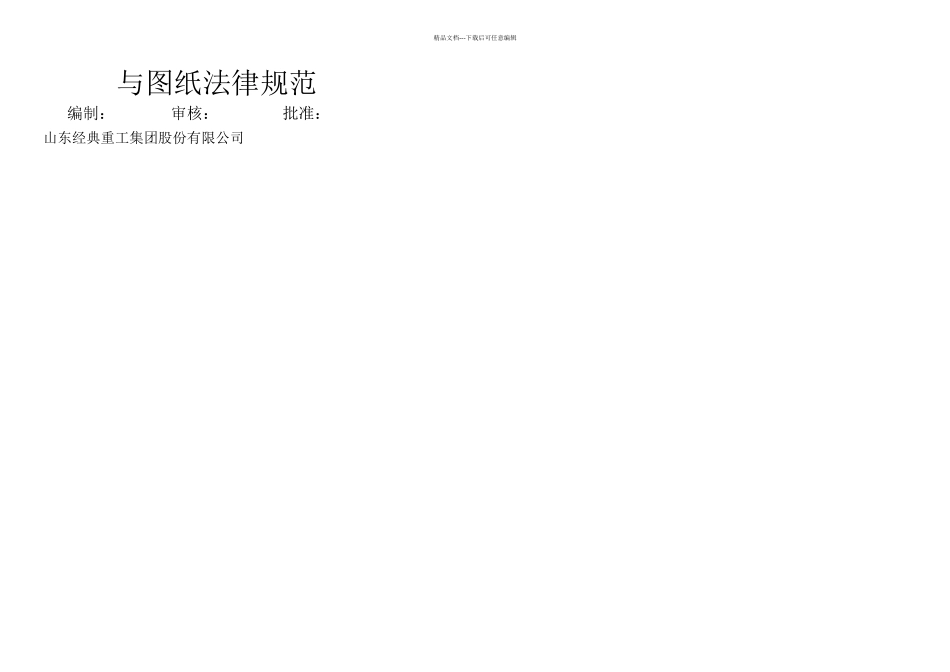

精品文档---下载后可任意编辑 与图纸法律规范 编制： 审核： 批准：山东经典重工集团股份有限公司 精品文档---下载后可任意编辑XSTEEL 制图规程与图纸法律规范目 录一、总则 ………………………………………………………………………… 41、适用范围 2、基本原则3、图面要求二、建模 ………………………………………………………………………… 51、建模前准备2、多用户的使用3、轴线与视图4、截面库与螺栓库5、杆件建模三、节点 ………………………………………………………………………… 61、节点类型2、法律规范及图集3、注意事项四、检查 ………………………………………………………………………… 71、模型外观检查2、碰撞校核3、报表检查五、编号 ………………………………………………………………………… 71、编号规则2、编号设置3、改变编号六、出图 ………………………………………………………………………… 91、创建图纸2、克隆图纸3、调图七、图纸法律规范 ………………………………………………………………………… 101、图幅2、比例3、布局4、视图5、文字6、尺寸标注7、零件标记8、焊角表及技术说明八、图纸导出 ………………………………………………………………………… 121、导出步骤2、图纸整理3、批量打印九、附录 ………………………………………………………………………… 141、钢柱现场对接2、柱牛腿外伸长度3、不等高梁变截面4、补强板布置5、箱型电渣焊6、杆件连接节点螺栓表一、总则1.1 适用范围：1.1.1 此规程仅供经典集团内部详图使用。1.1.2 在技术合同中对画法要求未详尽之处原则上采纳本规程。1.2 基本原则1.2.1 为了统一钢结构施工详图制图规则，保证制图质量，提高制图效率，制定本规程。1.2.2 钢结构施工图的编制必须符合现行：精品文档---下载后可任意编辑《钢结构设计法律规范》(GB50017-2024)、《钢结构工程施工质量验收法律规范》(GB50205-2001)、《建筑钢结构焊接技术规程》(JGJ81-2024)、《多高层建筑钢结构节点连接》(03SG519-1）《钢结构施工图参数表示方法制图规则和构造详图》08SG115-1）、《房屋建筑 CAD 制图统一规则》（GB_T18112_2000）、《钢结构设计制图深度和表示方法》（03G102）的规定。1.2.3 编制钢结构施工详图时，必须遵照钢结构设计图的技术条件和内容进行，并对原设计图面表示不清，尺寸矛盾、遗漏及不合理部分提出修改意见，经原设计部门认...
