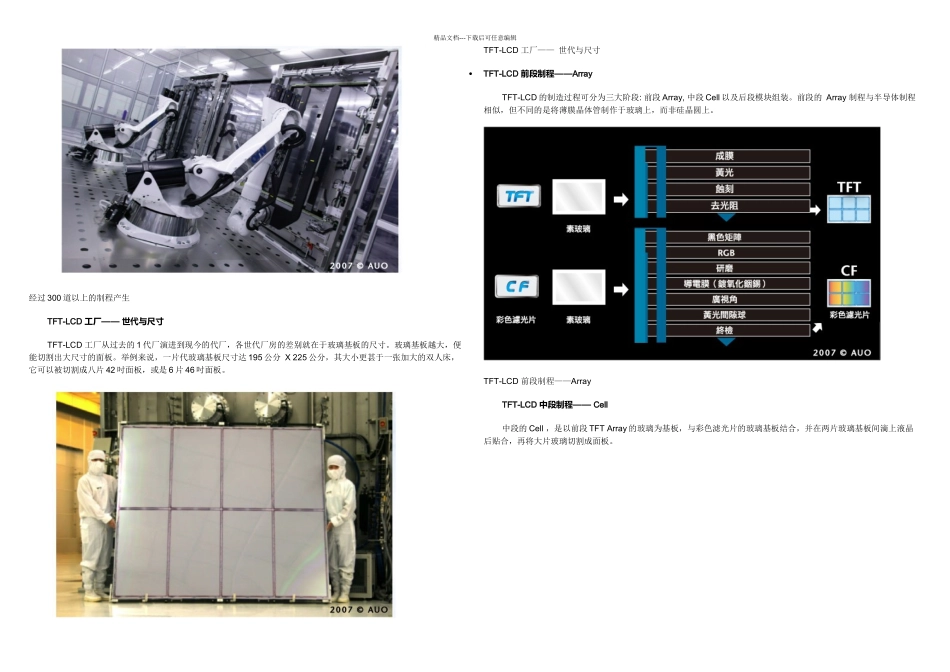

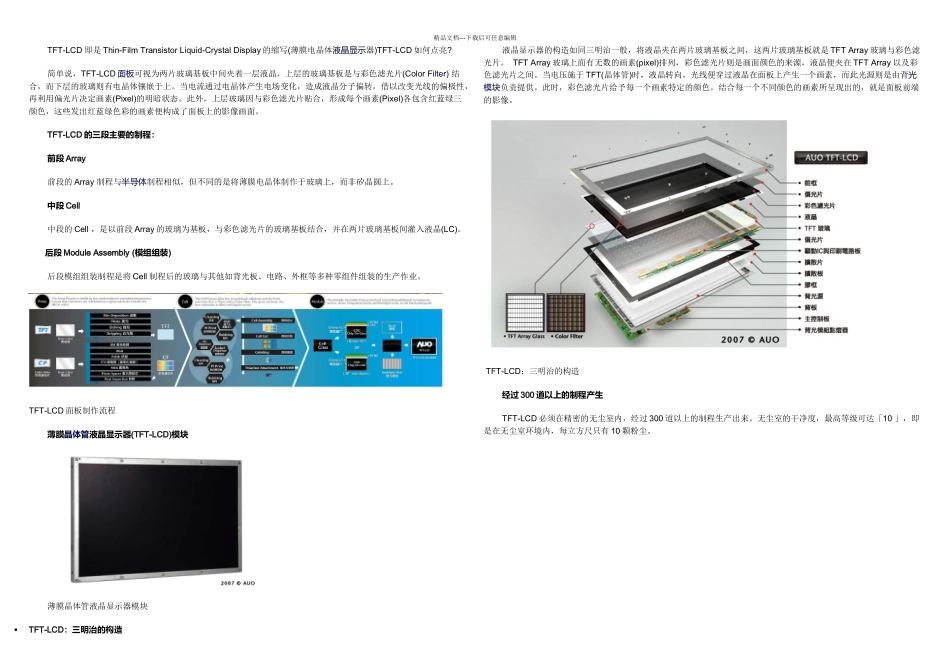

精品文档---下载后可任意编辑 TFT-LCD 即是 Thin-Film Transistor Liquid-Crystal Display 的缩写(薄膜电晶体液晶显示器)TFT-LCD 如何点亮? 简单说，TFT-LCD 面板可视为两片玻璃基板中间夹着一层液晶，上层的玻璃基板是与彩色滤光片(Color Filter) 结合，而下层的玻璃则有电晶体镶嵌于上。当电流通过电晶体产生电场变化，造成液晶分子偏转，借以改变光线的偏极性，再利用偏光片决定画素(Pixel)的明暗状态。此外，上层玻璃因与彩色滤光片贴合，形成每个画素(Pixel)各包含红蓝绿三颜色，这些发出红蓝绿色彩的画素便构成了面板上的影像画面。 TFT-LCD 的三段主要的制程： 前段 Array 前段的 Array 制程与半导体制程相似，但不同的是将薄膜电晶体制作于玻璃上，而非矽晶圆上。 中段 Cell 中段的 Cell ，是以前段 Array 的玻璃为基板，与彩色滤光片的玻璃基板结合，并在两片玻璃基板间灌入液晶(LC)。 后段 Module Assembly (模组组装) 后段模组组装制程是将 Cell 制程后的玻璃与其他如背光板、电路、外框等多种零组件组装的生产作业。TFT-LCD 面板制作流程 薄膜晶体管液晶显示器(TFT-LCD)模块 薄膜晶体管液晶显示器模块TFT-LCD：三明治的构造 液晶显示器的构造如同三明治一般，将液晶夹在两片玻璃基板之间，这两片玻璃基板就是 TFT Array 玻璃与彩色滤光片。 TFT Array 玻璃上面有无数的画素(pixel)排列，彩色滤光片则是画面颜色的来源，液晶便夹在 TFT Array 以及彩色滤光片之间。当电压施于 TFT(晶体管)时，液晶转向，光线便穿过液晶在面板上产生一个画素，而此光源则是由背光模块负责提供。此时，彩色滤光片给予每一个画素特定的颜色。结合每一个不同颜色的画素所呈现出的，就是面板前端的影像。 TFT-LCD：三明治的构造 经过 300 道以上的制程产生 TFT-LCD 必须在精密的无尘室内，经过 300 道以上的制程生产出来。无尘室的干净度，最高等级可达「10 」，即是在无尘室环境内，每立方尺只有 10 颗粉尘。精品文档---下载后可任意编辑经过 300 道以上的制程产生 TFT-LCD 工厂—— 世代与尺寸 TFT-LCD 工厂从过去的 1 代厂演进到现今的代厂，各世代厂房的差别就在于玻璃基板的尺寸。玻璃基板越大，便能切割出大尺寸的面板。举例来说，一片代玻璃基板尺寸达 195 公分 X 225 公分，其大小更甚于一张加大的双人床，它可以被切割成八片 42 吋面板，或是 6 片 46 吋面板。TFT...
