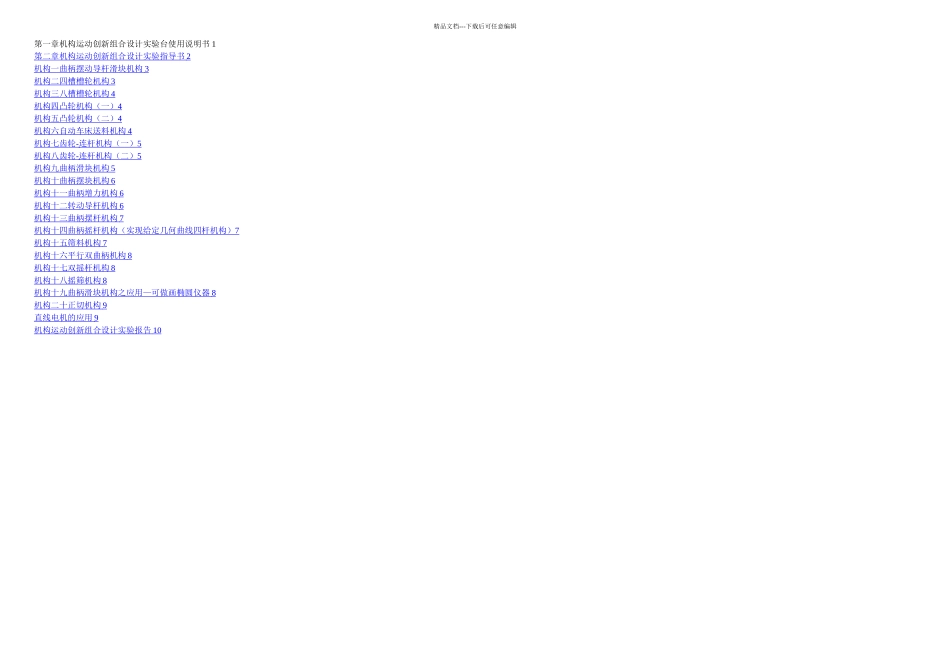

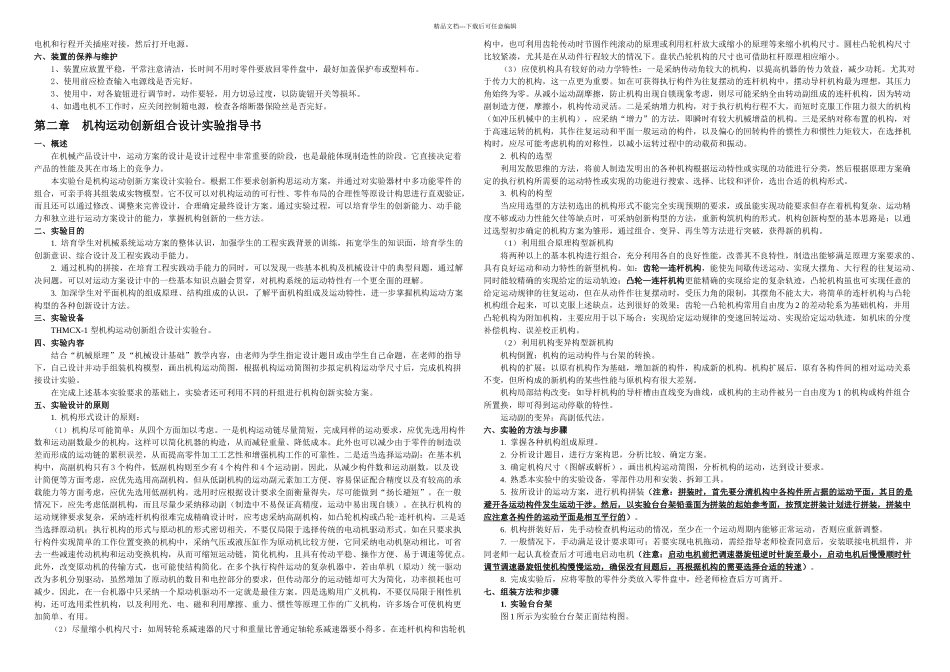

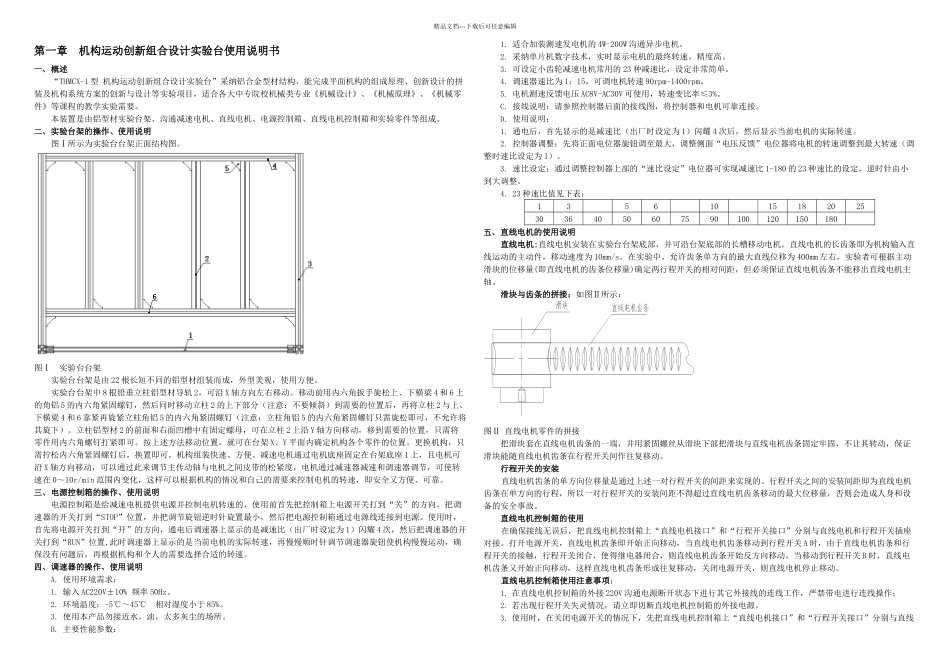

精品文档---下载后可任意编辑第一章机构运动创新组合设计实验台使用说明书 1第二章机构运动创新组合设计实验指导书 2 机构一曲柄摆动导杆滑块机构 3 机构二四槽槽轮机构 3 机构三八槽槽轮机构 4 机构四凸轮机构（一） 4 机构五凸轮机构（二） 4 机构六自动车床送料机构 4 机构七齿轮 - 连杆机构（一） 5 机构八齿轮 - 连杆机构（二） 5 机构九曲柄滑块机构 5 机构十曲柄摆块机构 6 机构十一曲柄增力机构 6 机构十二转动导杆机构 6 机构十三曲柄摆杆机构 7 机构十四曲柄摇杆机构（实现给定几何曲线四杆机构） 7 机构十五筛料机构 7 机构十六平行双曲柄机构 8 机构十七双摇杆机构 8 机构十八摇筛机构 8 机构十九曲柄滑块机构之应用—可做画椭圆仪器 8 机构二十正切机构 9 直线电机的应用 9 机构运动创新组合设计实验报告 10 精品文档---下载后可任意编辑第一章 机构运动创新组合设计实验台使用说明书一、概述“THMCX-1 型 机构运动创新组合设计实验台”采纳铝合金型材结构，能完成平面机构的组成原理、创新设计的拼装及机构系统方案的创新与设计等实验项目，适合各大中专院校机械类专业《机械设计》、《机械原理》、《机械零件》等课程的教学实验需要。本装置是由铝型材实验台架、沟通减速电机、直线电机、电源控制箱、直线电机控制箱和实验零件等组成。二、实验台架的操作、使用说明图Ⅰ所示为实验台台架正面结构图。图Ⅰ 实验台台架实验台台架是由 22 根长短不同的铝型材组装而成，外型美观，使用方便。实验台台架中 8 根铅垂立柱铝型材导轨 2，可沿 X 轴方向左右移动。移动前用内六角扳手旋松上、下横梁 4 和 6 上的角铝 5 的内六角紧固螺钉，然后同时移动立柱 2 的上下部分（注意：不要倾斜）到需要的位置后，再将立柱 2 与上、下横梁 4 和 6 靠紧再旋紧立柱角铝 5 的内六角紧固螺钉（注意：立柱角铝 5 的内六角紧固螺钉只需旋松即可，不允许将其旋下）。立柱铝型材 2 的前面和右面凹槽中有固定螺母，可在立柱 2 上沿 Y 轴方向移动，移到需要的位置，只需将零件用内六角螺钉打紧即可。按上述方法移动位置，就可在台架 X、Y 平面内确定机构各个零件的位置。更换机构，只需拧松内六角紧固螺钉后，换置即可。机构组装快速、方便。减速电机通过电机底座固定在台架底座 1 上，且电机可沿 X 轴方向移动，可以通过此来调节主传动轴与电机之间皮带的松紧度...
