TL开关电源毕业设计VA毕业设计

TL开关电源毕业设计VA毕业设计_第1页
1/22
TL开关电源毕业设计VA毕业设计_第2页
2/22

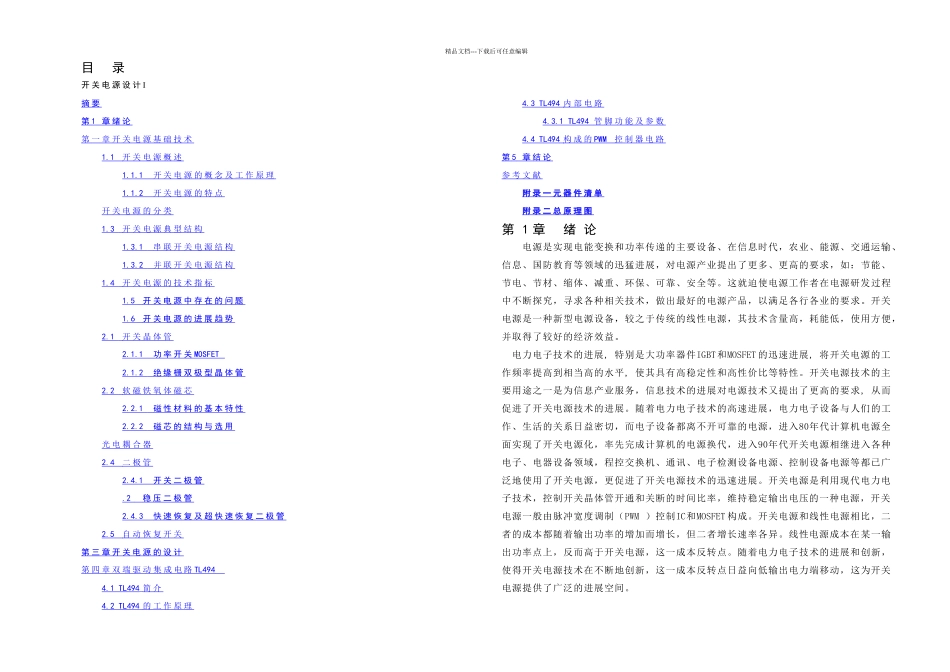

TL开关电源毕业设计VA毕业设计_第3页
3/22

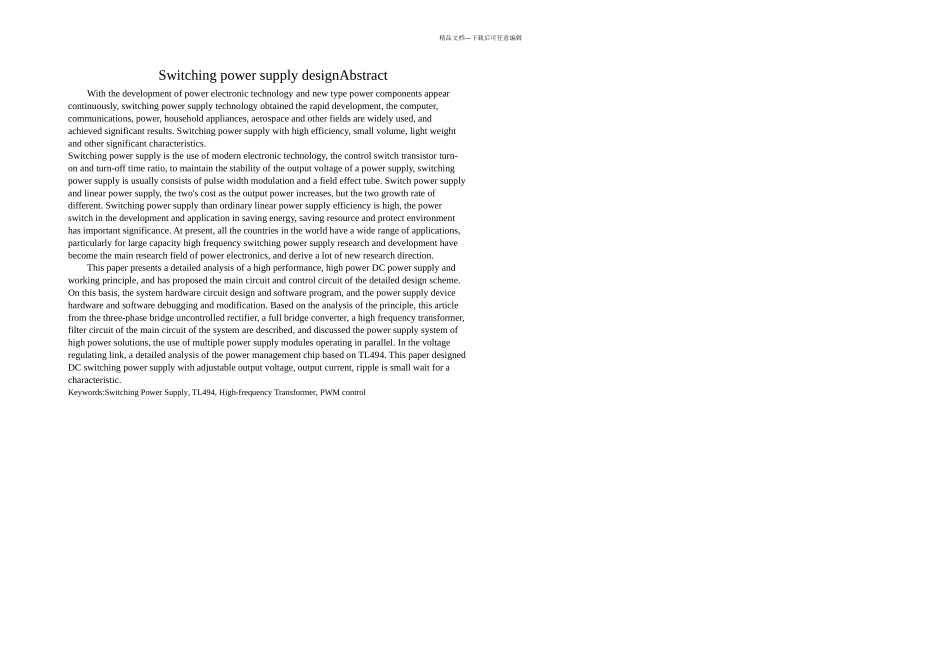

精品文档---下载后可任意编辑摘要随着电力电子技术的进展和新型功率元器件的不断出现,开关电源技术得到了飞速的进展,在计算机、通讯、电力、家用电器、航空航天等领域得到广泛应用,取得了显。开关电源是利用现代电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制和场效应管构成。开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。开关电源比普通的线性电源效率高,开关电源的进展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。目前世界各国都有广泛的应用,特别是对大容量高频开关电源的讨论和开发已成为当今电力电子学的主要讨论领域,并派生了很多新的讨论方向。本文详细分析了高性能、大功率直流开关电源的工作原理,并提出了主电路和控制电路的详细设计方案。在此基础上,完成了整个系统的硬件电路设计和软件程序的编制,并对电源装置的硬件和软件进行了调试和修改。在分析原理的基础上,本文从三相桥式不控整流、全桥变换器、高频变压器、滤波电路等环节对该系统的主电路进行了阐述,同时探讨了该电源系统实现大功率的解决方案,即采纳多个电源模块并联运行。在电压调节环节上,详细分析了基于TL494 电源管理芯片。本文研制的直流开关电源具有输出电压可调、输出电流大、纹波小等特点。关键词:开关电源,TL494,高频变压器,PWM 控制精品文档---下载后可任意编辑Switching power supply designAbstractWith the development of power electronic technology and new type power components appear continuously, switching power supply technology obtained the rapid development, the computer, communications, power, household appliances, aerospace and other fields are widely used, and achieved significant results. Switching power supply with high efficiency, small volume, light weight and other significant characteristics. Switching power supply is the use of modern electronic technology, the control switch transistor turn-on and turn-off time ratio, to maintain the stability of the output voltage of a power supply, switching power supply is usually consists of pulse width m...
