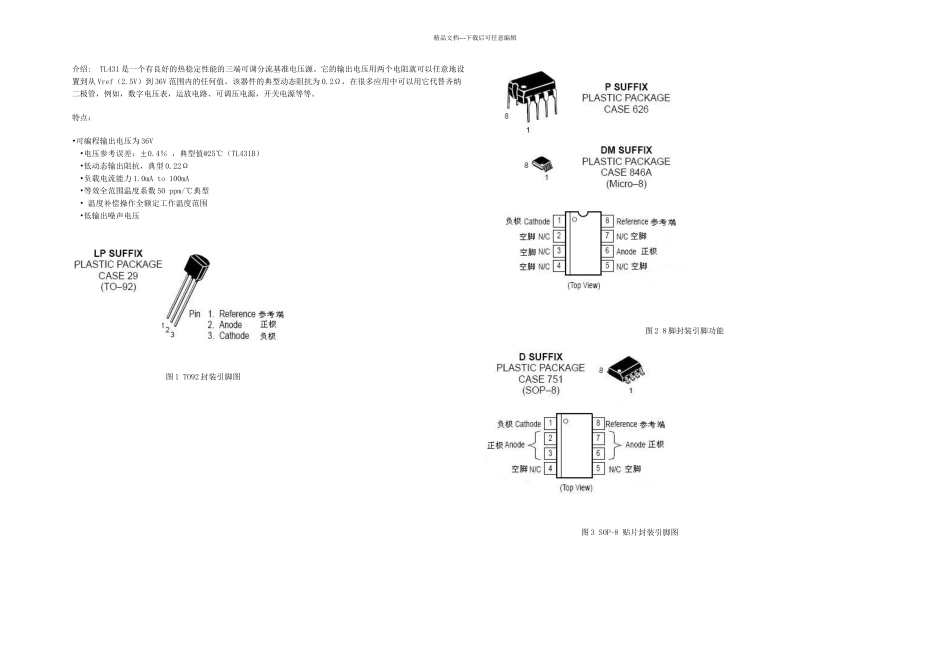

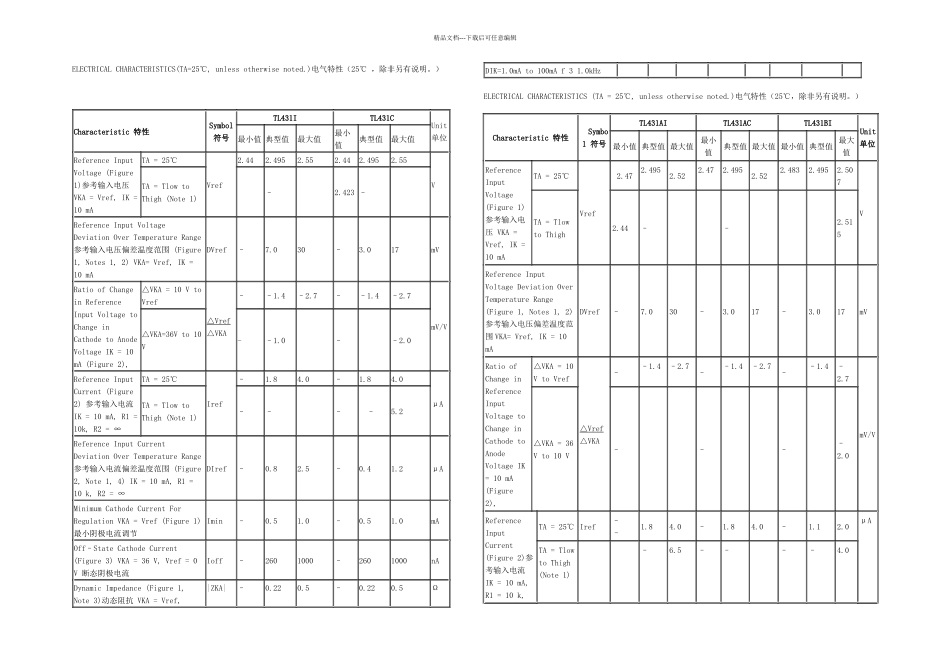

精品文档---下载后可任意编辑介绍: TL431 是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从 Vref（2.5V）到 36V 范围内的任何值。该器件的典型动态阻抗为 0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。特点：•可编程输出电压为 36V •电压参考误差：±0.4％ ，典型值@25℃（TL431B） •低动态输出阻抗，典型 0.22Ω •负载电流能力 1.0mA to 100mA •等效全范围温度系数 50 ppm/℃典型 • 温度补偿操作全额定工作温度范围 •低输出噪声电压 图 1 TO92 封装引脚图 图 2 8 脚封装引脚功能 图 3 SOP-8 贴片封装引脚图精品文档---下载后可任意编辑 图 4 TL431 符号及内部方框图 图 5 TL431 内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度范围适用，除非另有说明。 ）Rating 参数Symbol 符号 数值Unit 单位 Cathode to Anode Voltage 阴极阳极电压VKA 37 V Cathode Current Range, Continuous 阴极电流范围，连续IK –100 to +150 mA Reference Input Current Range, Continuous 参考输入电流范围，连续Iref –0.05 to +10 mA OperatingJunctionTemperature 工作结温TJ 150 ℃ Operating Ambient Temperature Range 操作环境温度范围TL431I,TL431AI, TL431BI TA –40 to +85 ℃ TL431C, TL431AC, TL431BC 0 to +70StorageTemperature Range 储存温度范围Tstg –65 to +150 ℃ Total Power Dissipation 总耗散功率 常温@ TA = 25℃ Derate above 25℃ Ambient TemperatureD, LP 后缀塑封PD W P 后缀塑封1.10 DM 后缀塑封Total Power Dissipation @ TC = 25℃ Derate above 25℃ Case Temperature 总耗散功率 外壳温度D, LP 后缀塑封PD 1.5 W P 后缀塑封RECOMMENDED OPERATING CONDITIONS 建议操作条件 Condition 条件Symbol 符号 Min 最大值 Max 最小值 Unit 单位 Cathode to Anode Voltage 阴极阳极电压VKA Vref 36 V Cathode Current 阴极电流IK 1.0 100 mA THERMAL CHARACTERISTICS 热特性 Characteristic 特性 Symbol 符号 D, LP 后缀封装 P 后缀封装 DM 后缀...
