to基于UC的单端反激式开关稳压电源的设计毕业设计论文

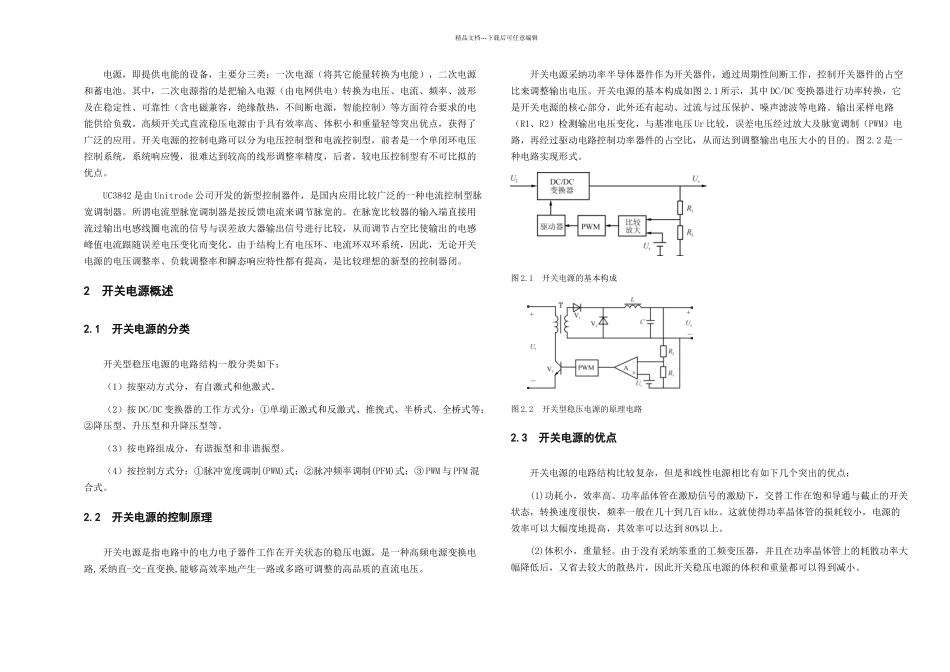

to基于UC的单端反激式开关稳压电源的设计毕业设计论文_第1页
1/57

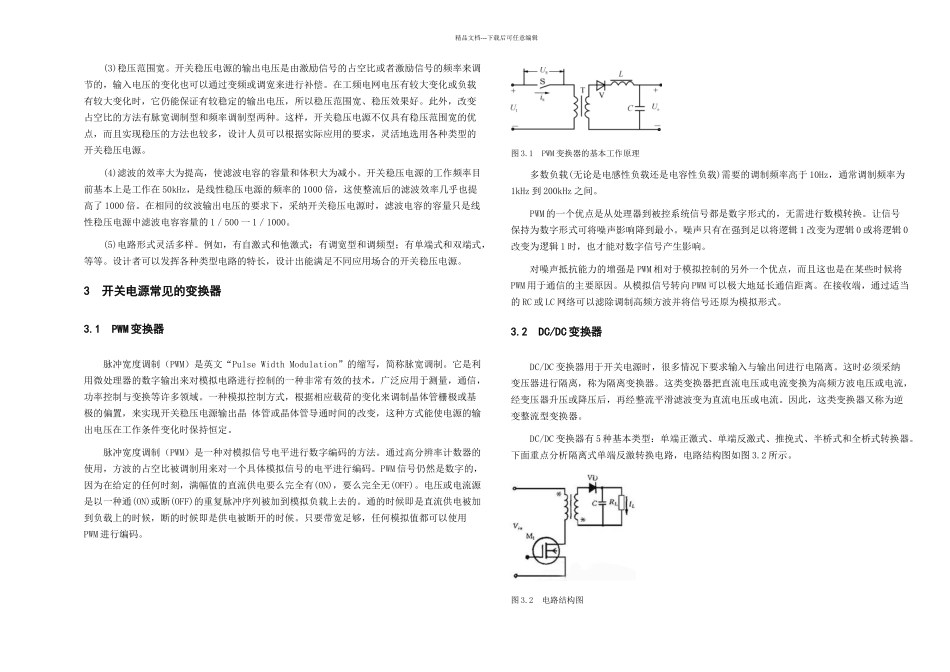

to基于UC的单端反激式开关稳压电源的设计毕业设计论文_第2页
2/57

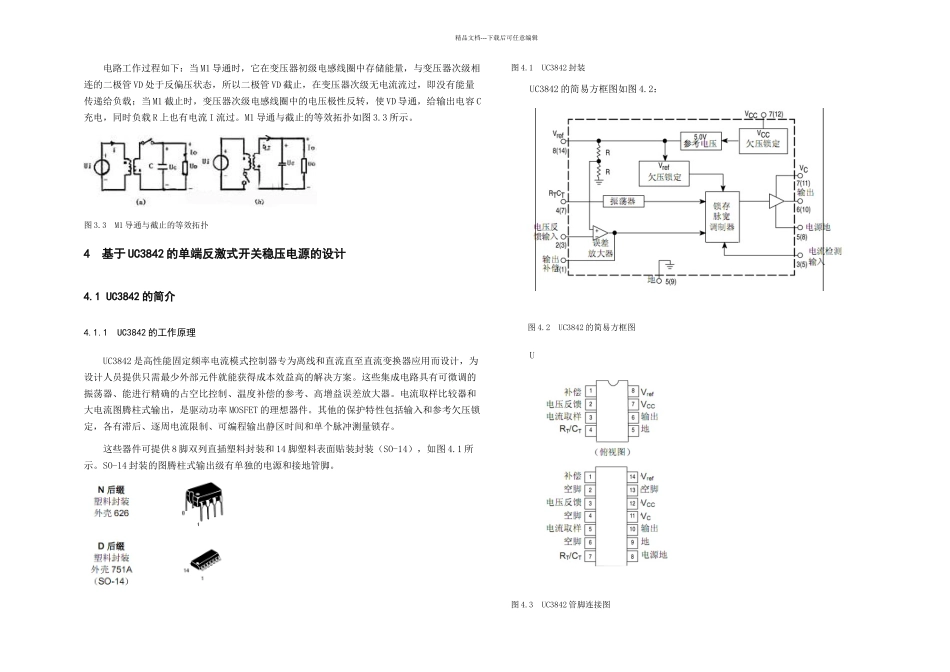

to基于UC的单端反激式开关稳压电源的设计毕业设计论文_第3页
3/57
精品文档---下载后可任意编辑电源,即提供电能的设备,主要分三类:一次电源(将其它能量转换为电能),二次电源和蓄电池。其中,二次电源指的是把输入电源(由电网供电)转换为电压、电流、频率、波形及在稳定性、可靠性(含电磁兼容,绝缘散热,不间断电源,智能控制)等方面符合要求的电能供给负载。高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点,获得了广泛的应用。开关电源的控制电路可以分为电压控制型和电流控制型,前者是一个单闭环电压控制系统,系统响应慢,很难达到较高的线形调整率精度,后者,较电压控制型有不可比拟的优点。UC3842 是由 Unitrode 公司开发的新型控制器件,是国内应用比较广泛的一种电流控制型脉宽调制器。所谓电流型脉宽调制器是按反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环、电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是比较理想的新型的控制器闭。2 开关电源概述2.1 开关电源的分类开关型稳压电源的电路结构一般分类如下:(1)按驱动方式分,有自激式和他激式。(2)按 DC/DC 变换器的工作方式分:①单端正激式和反激式、推挽式、半桥式、全桥式等;②降压型、升压型和升降压型等。(3)按电路组成分,有谐振型和非谐振型。(4)按控制方式分:①脉冲宽度调制(PWM)式;②脉冲频率调制(PFM)式;③ PWM 与 PFM 混合式。2.2 开关电源的控制原理开关电源是指电路中的电力电子器件工作在开关状态的稳压电源,是一种高频电源变换电路,采纳直-交-直变换,能够高效率地产生一路或多路可调整的高品质的直流电压。开关电源采纳功率半导体器件作为开关器件,通过周期性间断工作,控制开关器件的占空比来调整输出电压。开关电源的基本构成如图 2.1 所示,其中 DC/DC 变换器进行功率转换,它是开关电源的核心部分,此外还有起动、过流与过压保护、噪声滤波等电路。输出采样电路(R1、R2)检测输出电压变化,与基准电压 Ur 比较,误差电压经过放大及脉宽调制(PWM)电路,再经过驱动电路控制功率器件的占空比,从而达到调整输出电压大小的目的。图 2.2 是一种电路实现形式。图 2.1 开关电源的基本构成图 2.2 开关型稳压电源的原理电路2.3 开关电源的优点开关电源的电路结构比较复杂,...
