T系列栏杆机用户手册

T系列栏杆机用户手册_第1页
1/6
T系列栏杆机用户手册_第2页
2/6
T系列栏杆机用户手册_第3页
3/6

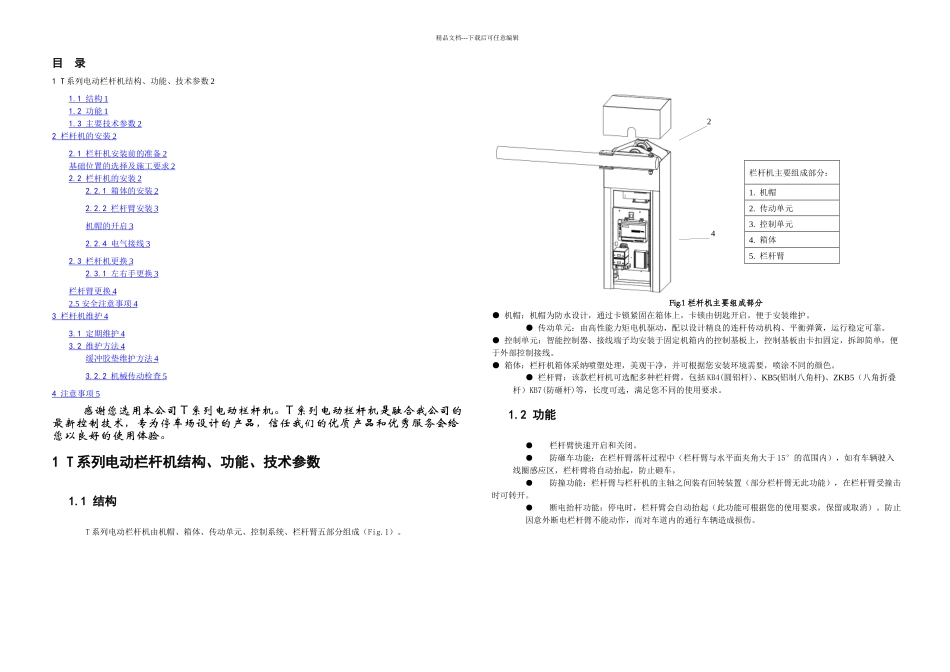

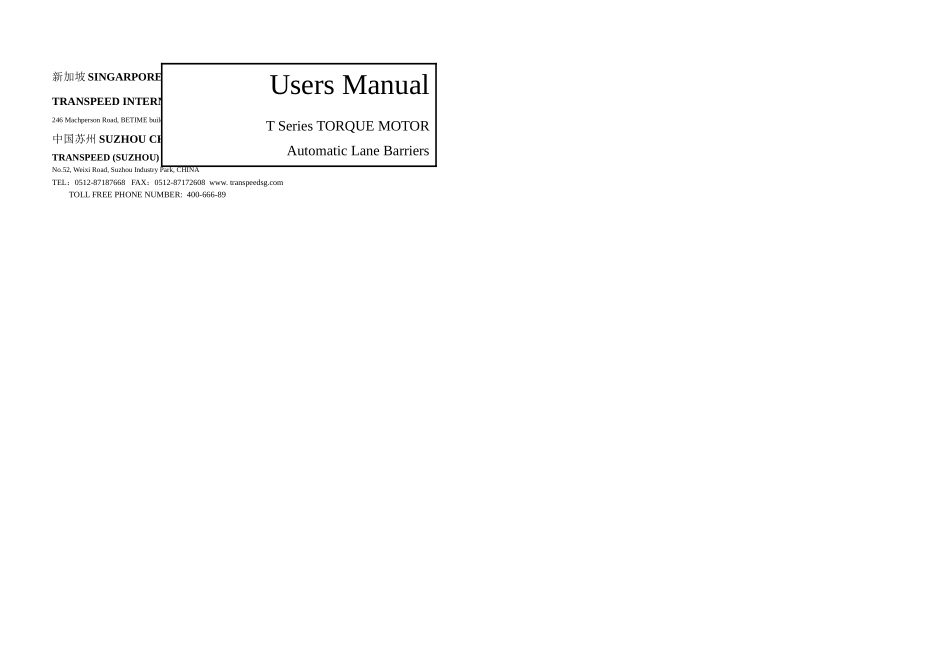

新加坡 SINGARPORE:TRANSPEED INTERNATIONAL Pte. Ltd 246 Machperson Road, BETIME building, SINGAPORE 348578中国苏州 SUZHOU CHINA:TRANSPEED (SUZHOU) TRAFFIC TECHNOLOGY Co., LtdNo.52, Weixi Road, Suzhou Industry Park, CHINATEL:0512-87187668 FAX:0512-87172608 www. transpeedsg.com TOLL FREE PHONE NUMBER: 400-666-89Users ManualT Series TORQUE MOTORAutomatic Lane Barriers精品文档---下载后可任意编辑目 录1 T 系列电动栏杆机结构、功能、技术参数 21.1 结构 1 1.2 功能 1 1.3 主要技术参数 2 2 栏杆机的安装 2 2.1 栏杆机安装前的准备 2 基础位置的选择及施工要求 2 2.2 栏杆机的安装 2 2.2.1 箱体的安装 2 2.2.2 栏杆臂安装 3 机帽的开启 3 2.2.4 电气接线 3 2.3 栏杆机更换 3 2.3.1 左右手更换 3 栏杆臂更换 4 2.5 安全注意事项 4 3 栏杆机维护 4 3.1 定期维护 4 3.2 维护方法 4 缓冲胶垫维护方法 4 3.2.2 机械传动检查 5 4 注意事项 5 感谢您选用本公司 T 系列电动栏杆机。T 系列电动栏杆机是融合我公司的最新控制技术,专为停车场设计的产品,信任我们的优质产品和优秀服务会给您以良好的使用体验。1 T 系列电动栏杆机结构、功能、技术参数1.1 结构T 系列电动栏杆机由机帽、箱体、传动单元、控制系统、栏杆臂五部分组成(Fig.1)。● 机帽:机帽为防水设计,通过卡锁紧固在箱体上,卡锁由钥匙开启,便于安装维护。● 传动单元:由高性能力矩电机驱动,配以设计精良的连杆传动机构、平衡弹簧,运行稳定可靠。● 控制单元:智能控制器、接线端子均安装于固定机箱内的控制基板上,控制基板由卡扣固定,拆卸简单,便于外部控制接线。● 箱体:栏杆机箱体采纳喷塑处理,美观干净,并可根据您安装环境需要,喷涂不同的颜色。 ● 栏杆臂:该款栏杆机可选配多种栏杆臂,包括 KB4(圆铝杆)、KB5(铝制八角杆)、ZKB5(八角折叠杆)KB7(防砸杆)等,长度可选,满足您不同的使用要求。1.2 功能●栏杆臂快速开启和关闭。●防砸车功能:在栏杆臂落杆过程中(栏杆臂与水平面夹角大于 15°的范围内),如有车辆驶入线圈感应区,栏杆臂将自动抬起,防止砸车。●防撞功能:栏杆臂与栏杆机的主轴之间装有回转装置(部分栏杆臂无此功能),在栏杆臂受撞击时可转开。●断电抬杆功能:停电时,栏杆臂会自动抬起(此功...
