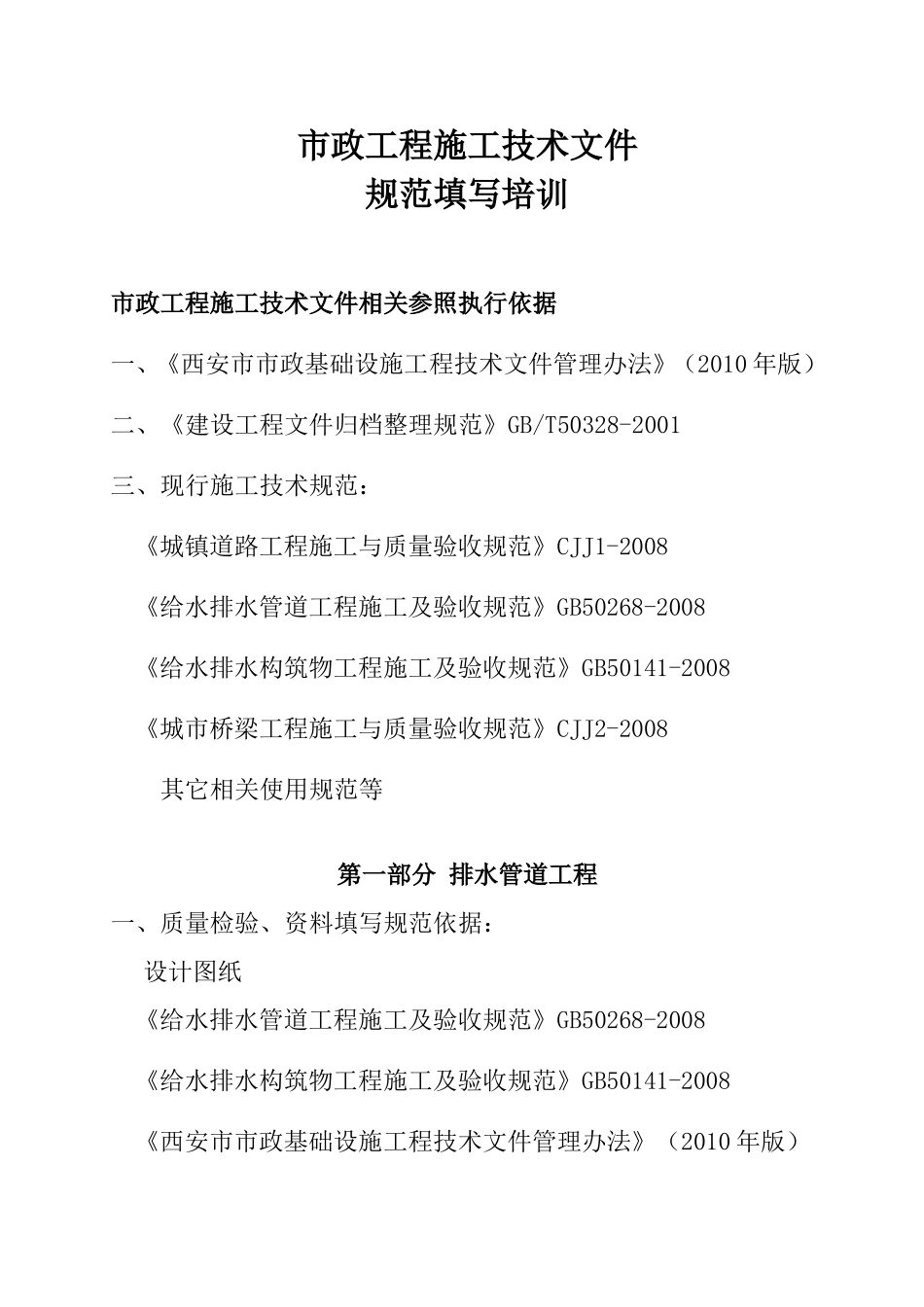

市政工程施工技术文件规范填写培训市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）单位工程（子单位工程）开（挖）槽施工的管道工程、大型顶管工程、盾构管道工程、浅埋暗挖管道工程、大型沉管工程、大型桥管工程分部工程（子分部工程）分项工程验收批土方工程沟槽土方（沟槽开挖、沟槽支撑、沟槽回填）、基坑土方（基坑开挖、基坑支护、基坑回填）与下列验收批对应管道主体工程预制管开槽施工主体结构金属类管、混凝土类管、预应力钢筒混凝土管、化学建材管管道基础、管道接口连接、管道铺设、管道防腐层（管道内防腐层、钢管外防腐层）、钢管阴极保护可选择下列方式划分：①按流水施工长度；②排水管道按井段；③给水管道按一定长度连续施工段或自然划分段（路段）；④其它便于过程质量控制方法管渠（廊）现浇钢筋混凝土管渠、装配式混凝土管渠、砌筑管渠管道基础、现浇钢筋混凝土管渠（钢筋、模板、混凝土、变形缝）、装配式混凝土管渠（预制构件安装、变形缝）、砌筑管渠（砖石砌筑、变形缝）、管道内防腐层、管廊内管道安装每节管渠（廊）或每个流水施工段管渠（廊）不开槽施工主体结构工作井工作井维护结构、工作井每座井顶管管道接口连接、顶管管道（钢筋混凝土管、钢管）、管道防腐层（管道内防腐层、钢管外防腐层）、钢管阴极保护、垂直顶升顶管顶进：每100m；垂直顶升：每个顶升管盾构管片制作、掘进及管片拼装、二次内衬（钢筋、混凝土）、管道防腐层、垂直顶升盾构掘进：每100环；二次内衬：每施工作业断面；垂直顶升：每个顶升管；浅埋暗挖土层开挖、初期衬砌、防水层、二次内衬、管道防腐层、垂直顶升。暗挖：每施工作业断面；垂直顶升：每个顶升管管道主体工程不开槽施工主体结构定向钻管道接口连接、定向钻管道、管道防腐层（内防腐层、外防腐层）、钢管阴极保护每100米夯管管道接口连接、定向钻管道、钢管防腐层（内防腐层、外防腐层）、钢管阴极保护每100米沉管组对拼装沉管基槽浚挖及管基处理、管道接口连接、管道防腐层、管道沉放、稳管及回填每100m（分段拼装按每段，且不大于100m）预制钢筋混凝土沉管基槽浚挖及管基处理、预制钢筋混凝土管节制作（钢筋、模板、混凝土）、管节接口预制加工、管道沉放、稳管及回填每节预制钢筋混凝土管桥管管道接口连接、管道防腐层（内防腐层、外防腐层）、桥管管道每跨或每100m；分段拼装按每跨或每段，且不大于100m。附属构筑物工程井室（现浇混凝土结构、砖砌结构、预制拼装结构）、雨水口及支连管、支墩同一结构类型的附属构筑物不大于10个注：1大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2大型顶管工程：指管道一次顶进长度大于300m的管道工程；3大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验...
