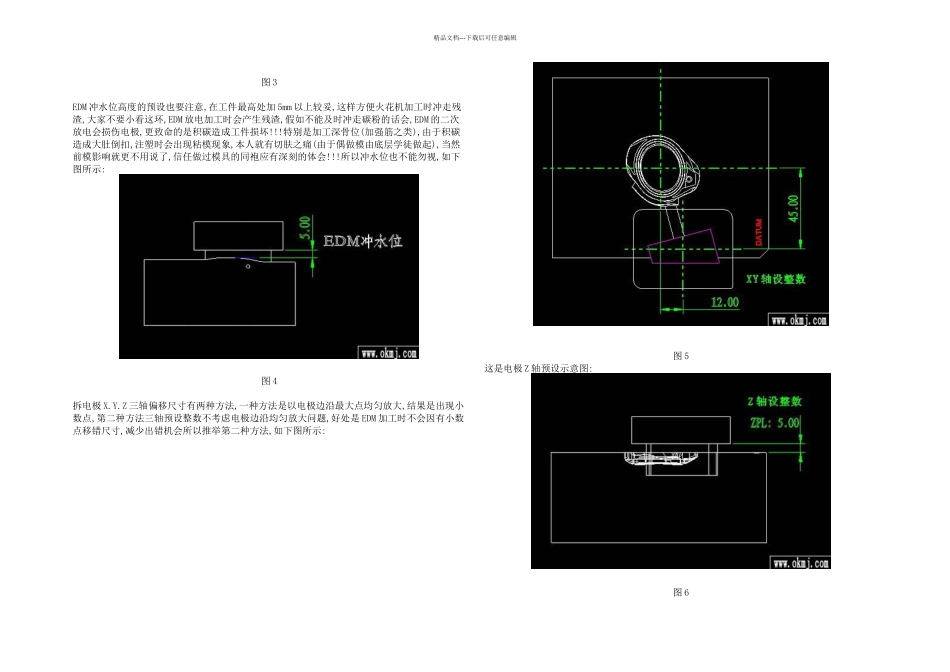

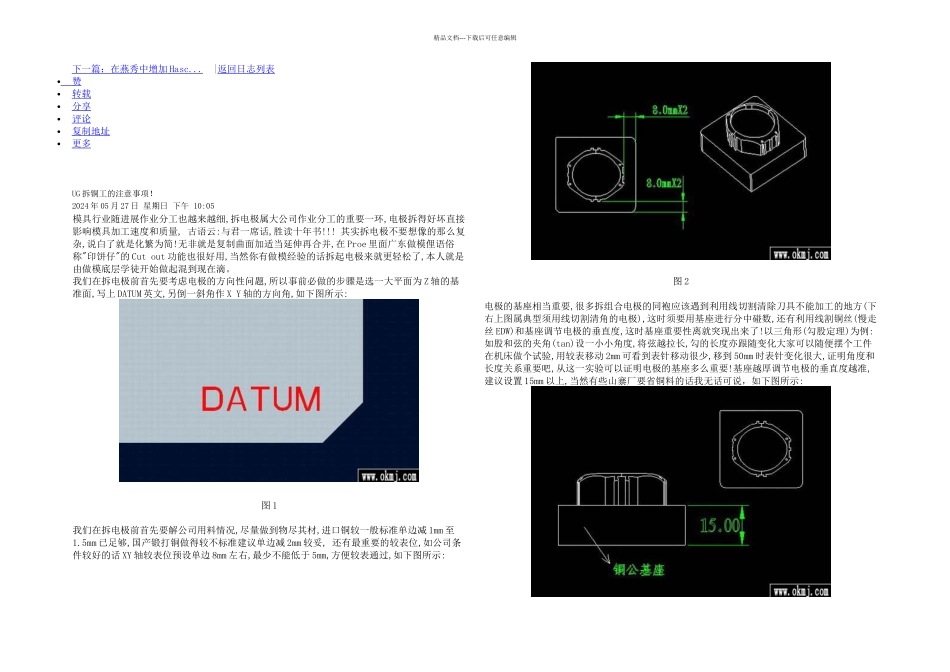

精品文档---下载后可任意编辑下一篇：在燕秀中增加 Hasc... |返回日志列表 赞 转载 分享 评论 复制地址 更多 UG 拆铜工的注意事项！2024 年 05 月 27 日 星期日 下午 10:05模具行业随进展作业分工也越来越细,拆电极属大公司作业分工的重要一环,电极拆得好坏直接影响模具加工速度和质量, 古语云:与君一席话,胜读十年书!!! 其实拆电极不要想像的那么复杂,说白了就是化繁为简!无非就是复制曲面加适当延伸再合并,在 Proe 里面广东做模俚语俗称"印饼仔"的 Cut out 功能也很好用,当然你有做模经验的话拆起电极来就更轻松了,本人就是由做模底层学徒开始做起混到现在滴。 我们在拆电极前首先要考虑电极的方向性问题,所以事前必做的步骤是选一大平面为 Z 轴的基准面,写上 DATUM 英文,另倒一斜角作 X Y 轴的方向角,如下图所示: 图 1我们在拆电极前首先要解公司用料情况,尽量做到物尽其材,进口铜较一般标准单边减 1mm 至1.5mm 已足够,国产锻打铜做得较不标准建议单边减 2mm 较妥, 还有最重要的较表位,如公司条件较好的话 XY 轴较表位预设单边 8mm 左右,最少不能低于 5mm,方便较表通过,如下图所示: 图 2电极的基座相当重要,很多拆组合电极的同袍应该遇到利用线切割清除刀具不能加工的地方(下右上图属典型须用线切割清角的电极),这时须要用基座进行分中碰数,还有利用线割铜丝(慢走丝 EDW)和基座调节电极的垂直度,这时基座重要性离就突现出来了!以三角形(勾股定理)为例:如股和弦的夹角(tan)设一小小角度,将弦越拉长,勾的长度亦跟随变化大家可以随便摆个工件在机床做个试验,用较表移动 2mm 可看到表针移动很少,移到 50mm 时表针变化很大,证明角度和长度关系重要吧,从这一实验可以证明电极的基座多么重要!基座越厚调节电极的垂直度越准,建议设置 15mm 以上,当然有些山寨厂要省铜料的话我无话可说，如下图所示: 精品文档---下载后可任意编辑图 3EDM 冲水位高度的预设也要注意,在工件最高处加 5mm 以上较妥,这样方便火花机加工时冲走残渣,大家不要小看这环,EDM 放电加工时会产生残渣,假如不能及时冲走碳粉的话会,EDM 的二次放电会损伤电极,更致命的是积碳造成工件损坏!!!特别是加工深骨位(加强筋之类),由于积碳造成大肚倒扣,注塑时会出现粘模现象,本人就有切肤之痛(由于偶做模由底层学徒做起),当然前模影响就更不用说了,信任做过模具的同袍应有深刻的体会!!!所以冲水位也不能勿视,如下图...
