Vienna整流器工作原理

Vienna整流器工作原理_第1页
1/1

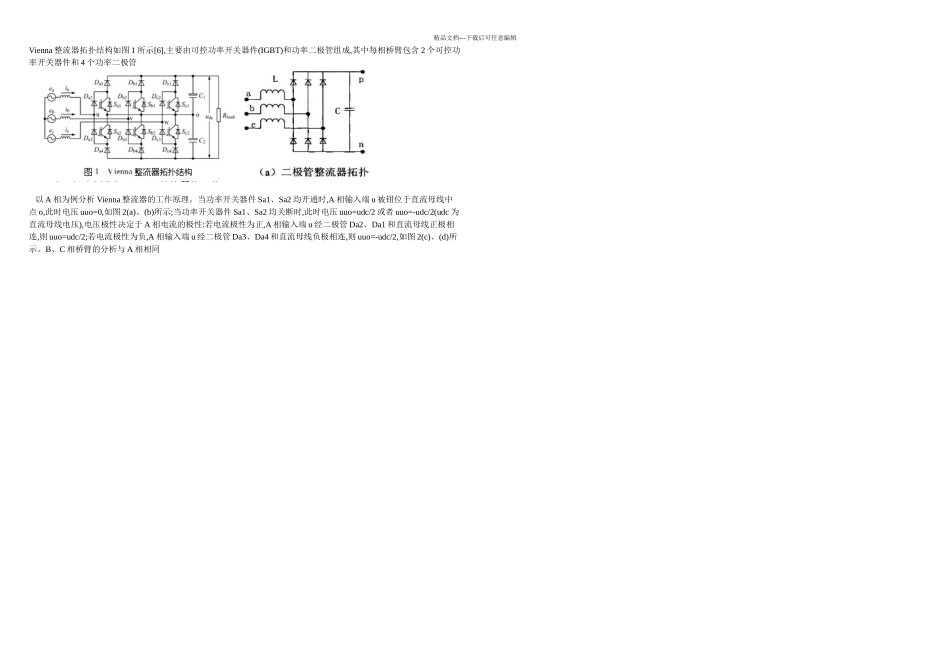

精品文档---下载后可任意编辑Vienna 整流器拓扑结构如图 1 所示[6],主要由可控功率开关器件(IGBT)和功率二极管组成,其中每相桥臂包含 2 个可控功率开关器件和 4 个功率二极管󰀁以 A 相为例分析 Vienna 整流器的工作原理。当功率开关器件 Sa1、Sa2 均开通时,A 相输入端 u 被钳位于直流母线中点 o,此时电压 uuo=0,如图 2(a)、(b)所示;当功率开关器件 Sa1、Sa2 均关断时,此时电压 uuo=udc/2 或者 uuo=-udc/2(udc 为直流母线电压),电压极性决定于 A 相电流的极性:若电流极性为正,A 相输入端 u 经二极管 Da2、Da1 和直流母线正极相连,则 uuo=udc/2;若电流极性为负,A 相输入端 u 经二极管 Da3、Da4 和直流母线负极相连,则 uuo=-udc/2,如图 2(c)、(d)所示。B、C 相桥臂的分析与 A 相相同
