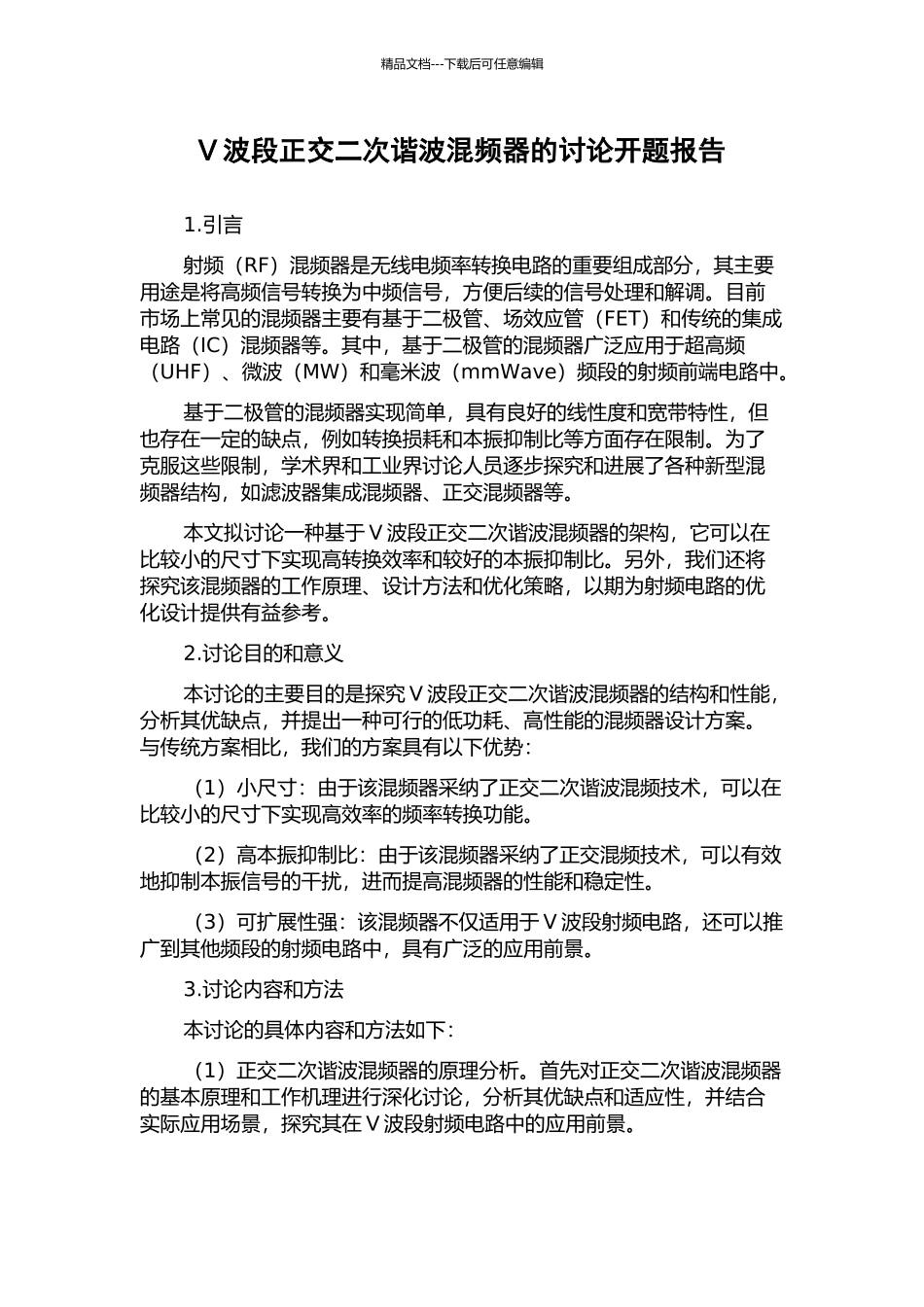

精品文档---下载后可任意编辑V 波段正交二次谐波混频器的讨论开题报告1.引言射频（RF）混频器是无线电频率转换电路的重要组成部分，其主要用途是将高频信号转换为中频信号，方便后续的信号处理和解调。目前市场上常见的混频器主要有基于二极管、场效应管（FET）和传统的集成电路（IC）混频器等。其中，基于二极管的混频器广泛应用于超高频（UHF）、微波（MW）和毫米波（mmWave）频段的射频前端电路中。基于二极管的混频器实现简单，具有良好的线性度和宽带特性，但也存在一定的缺点，例如转换损耗和本振抑制比等方面存在限制。为了克服这些限制，学术界和工业界讨论人员逐步探究和进展了各种新型混频器结构，如滤波器集成混频器、正交混频器等。本文拟讨论一种基于 V 波段正交二次谐波混频器的架构，它可以在比较小的尺寸下实现高转换效率和较好的本振抑制比。另外，我们还将探究该混频器的工作原理、设计方法和优化策略，以期为射频电路的优化设计提供有益参考。2.讨论目的和意义本讨论的主要目的是探究 V 波段正交二次谐波混频器的结构和性能，分析其优缺点，并提出一种可行的低功耗、高性能的混频器设计方案。与传统方案相比，我们的方案具有以下优势：（1）小尺寸：由于该混频器采纳了正交二次谐波混频技术，可以在比较小的尺寸下实现高效率的频率转换功能。（2）高本振抑制比：由于该混频器采纳了正交混频技术，可以有效地抑制本振信号的干扰，进而提高混频器的性能和稳定性。（3）可扩展性强：该混频器不仅适用于 V 波段射频电路，还可以推广到其他频段的射频电路中，具有广泛的应用前景。3.讨论内容和方法本讨论的具体内容和方法如下：（1）正交二次谐波混频器的原理分析。首先对正交二次谐波混频器的基本原理和工作机理进行深化讨论，分析其优缺点和适应性，并结合实际应用场景，探究其在 V 波段射频电路中的应用前景。精品文档---下载后可任意编辑（2）混频器的电路设计与优化。通过仿真和实验的方式，对混频器的各种参数进行调整和优化，包括集成元件参数、阻抗匹配和信号耦合等方面的优化，以达到较高的转换效率和本振抑制比。（3）混频器的性能测试与分析。通过实验验证和数据分析，对设计的混频器的转换效率、本振抑制比、群延迟等关键性能进行测试和分析，从而评估混频器的整体性能和可行性。4.讨论进度计划本讨论计划分为以下三个阶段进行：第一阶段（两周）：对混频器的基本原理进行深化讨论，完善相关的文献资料，制定讨...
