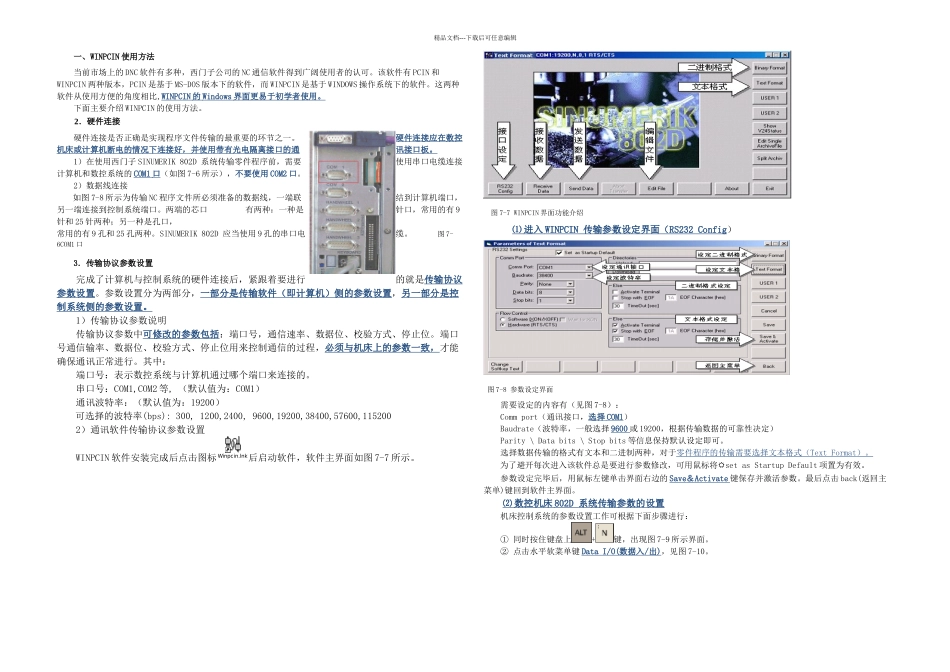

WINPCIN传送数据说明_第1页
1/2

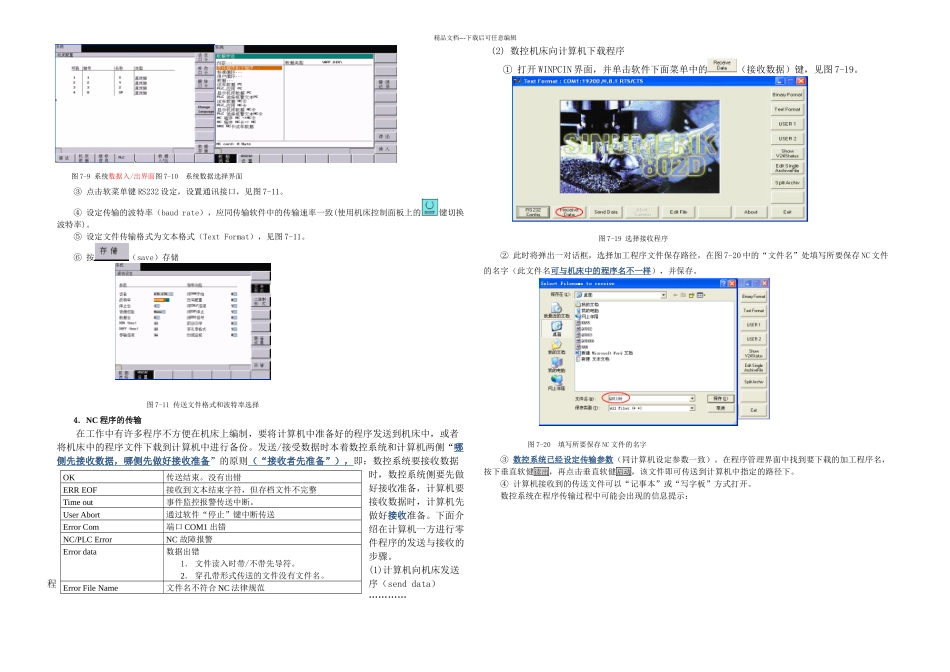

WINPCIN传送数据说明_第2页
2/2
精品文档---下载后可任意编辑一、WINPCIN 使用方法当前市场上的 DNC 软件有多种,西门子公司的 NC 通信软件得到广阔使用者的认可。该软件有 PCIN 和WINPCIN 两种版本,PCIN 是基于 MS-DOS 版本下的软件,而 WINPCIN 是基于 WINDOWS 操作系统下的软件。这两种软件从使用方便的角度相比,WINPCIN 的 Windows 界面更易于初学者使用。 下面主要介绍 WINPCIN 的使用方法。2.硬件连接硬件连接是否正确是实现程序文件传输的最重要的环节之一。硬件连接应在数控机床或计算机断电的情况下连接好,并使用带有光电隔离接口的通讯接口板。1)在使用西门子 SINUMERIK 802D 系统传输零件程序前,需要使用串口电缆连接计算机和数控系统的 COM1 口 (如图 7-6 所示),不要使用 COM2 口。2)数据线连接如图 7-8 所示为传输 NC 程序文件所必须准备的数据线,一端联结到计算机端口,另一端连接到控制系统端口。两端的芯口 有两种:一种是针口,常用的有 9针和 25 针两种;另一种是孔口, 常用的有 9 孔和 25 孔两种。SINUMERIK 802D 应当使用 9 孔的串口电缆。 图 7-6COM1 口3.传输协议参数设置完成了计算机与控制系统的硬件连接后,紧跟着要进行的就是传输协议参数设置。参数设置分为两部分,一部分是传输软件(即计算机)侧的参数设置,另一部分是控制系统侧的参数设置。1)传输协议参数说明传输协议参数中可修改的参数包括:端口号,通信速率、数据位、校验方式、停止位。端口号通信输率、数据位、校验方式、停止位用来控制通信的过程,必须与机床上的参数一致,才能确保通讯正常进行。其中:端口号:表示数控系统与计算机通过哪个端口来连接的。串口号:COM1,COM2 等, (默认值为:COM1)通讯波特率:(默认值为:19200)可选择的波特率(bps): 300, 1200,2400, 9600,19200,38400,57600,1152002)通讯软件传输协议参数设置WINPCIN 软件安装完成后点击图标后启动软件,软件主界面如图 7-7 所示。 图 7-7 WINPCIN 界面功能介绍⑴ 进入 WINPCIN 传输参数设定界面( RS232 Config ) 图 7-8 参数设定界面需要设定的内容有(见图 7-8):Comm port(通讯接口,选择 COM1 )Baudrate(波特率,一般选择 9600 或 19200,根据传输数据的可靠性决定)Parity \ Data bits \ Stop bits 等信息保持默认设定即可。选择数据传输的格式有文本和二进制两种,对于零件程序的传输需要选择文...
