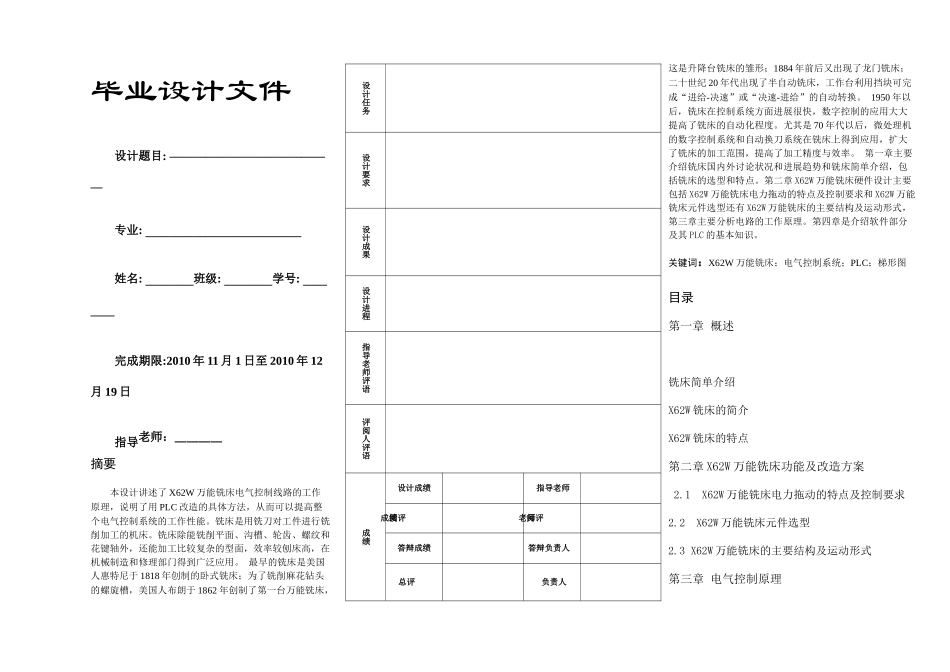

XW万能铣床电气控制系统的PLC改造_第1页
1/10

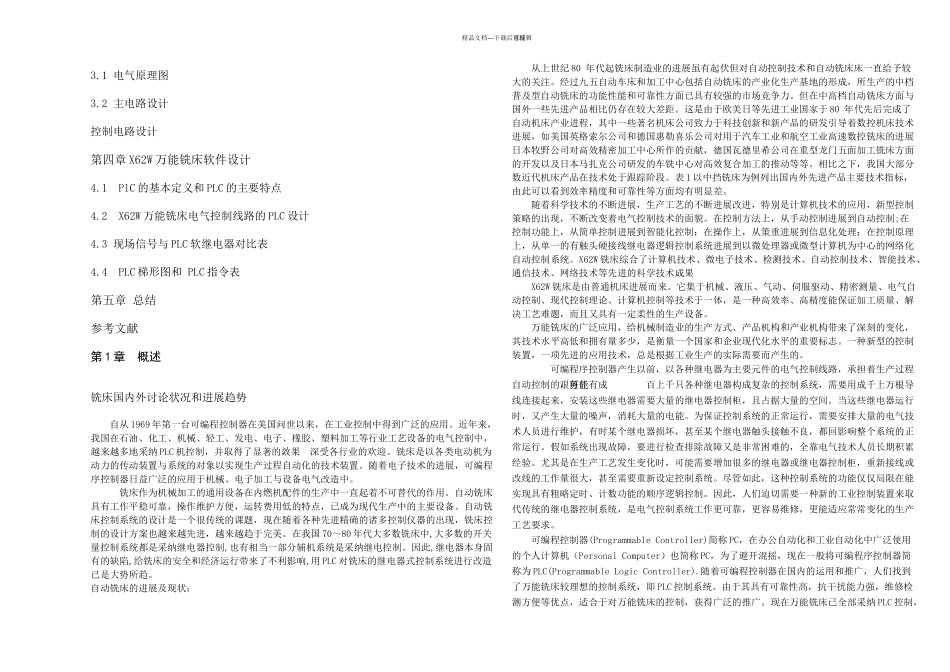

XW万能铣床电气控制系统的PLC改造_第2页
2/10

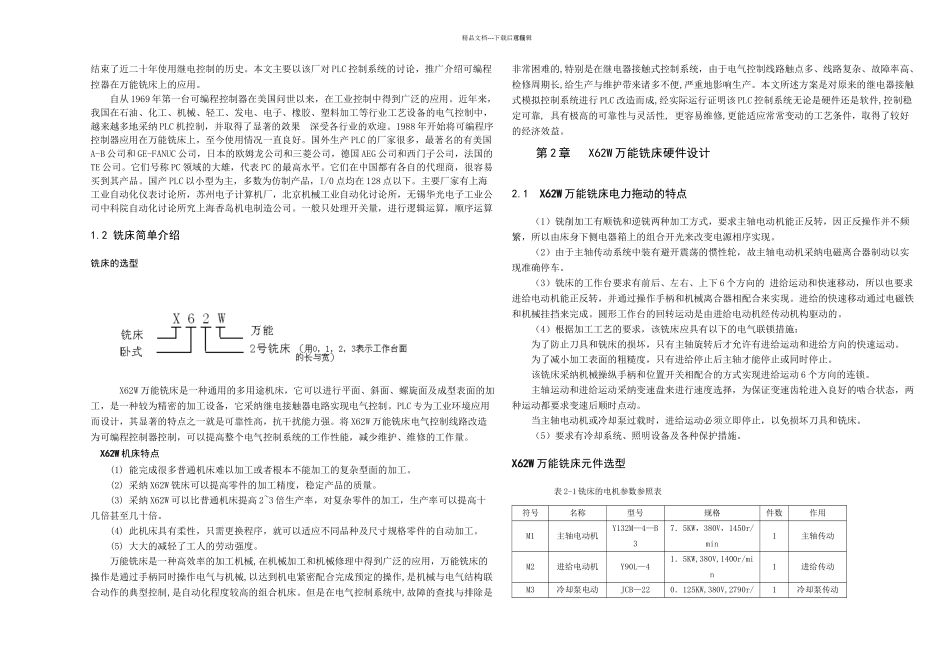

XW万能铣床电气控制系统的PLC改造_第3页
3/10
毕业设计文件设计题目: ——————————————专业: —————————————姓名: ————班级: ————学号: ————完成期限:2010 年 11 月 1 日至 2010 年 12月 19 日指导老师:————摘要本设计讲述了 X62W 万能铣床电气控制线路的工作原理,说明了用 PLC 改造的具体方法,从而可以提高整个电气控制系统的工作性能。铣床是用铣刀对工件进行铣削加工的机床。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外,还能加工比较复杂的型面,效率较刨床高,在机械制造和修理部门得到广泛应用。 最早的铣床是美国人惠特尼于 1818 年创制的卧式铣床;为了铣削麻花钻头的螺旋槽,美国人布朗于 1862 年创制了第一台万能铣床,这是升降台铣床的雏形;1884 年前后又出现了龙门铣床;二十世纪 20 年代出现了半自动铣床,工作台利用挡块可完成“进给-决速”或“决速-进给”的自动转换。 1950 年以后,铣床在控制系统方面进展很快,数字控制的应用大大提高了铣床的自动化程度。尤其是 70 年代以后,微处理机的数字控制系统和自动换刀系统在铣床上得到应用,扩大了铣床的加工范围,提高了加工精度与效率。 第一章主要介绍铣床国内外讨论状况和进展趋势和铣床简单介绍,包括铣床的选型和特点。第二章 X62W 万能铣床硬件设计主要包括 X62W 万能铣床电力拖动的特点及控制要求和 X62W 万能铣床元件选型还有 X62W 万能铣床的主要结构及运动形式,第三章主要分析电路的工作原理。第四章是介绍软件部分及其 PLC 的基本知识。关键词:X62W 万能铣床;电气控制系统;PLC;梯形图目录第一章 概述铣床简单介绍X62W 铣床的简介X62W 铣床的特点第二章 X62W 万能铣床功能及改造方案 2.1 X62W 万能铣床电力拖动的特点及控制要求2.2 X62W 万能铣床元件选型2.3 X62W 万能铣床的主要结构及运动形式第三章 电气控制原理设计任务设计要求设计成果设计进程指导老师评语评阅人评语成绩设计成绩指导老师评阅成绩评阅老师答辩成绩答辩负责人总评负责人精品文档---下载后可任意编辑3.1 电气原理图3.2 主电路设计控制电路设计第四章 X62W 万能铣床软件设计4.1 PlC 的基本定义和 PLC 的主要特点4.2 X62W 万能铣床电气控制线路的 PLC 设计4.3 现场信号与 PLC 软继电器对比表4.4 PLC 梯形图和 PLC 指令表第五章 总结参考文献第 1 章 概述铣床国内外讨论状况和进展趋势自从 1969 年第一台可编...
