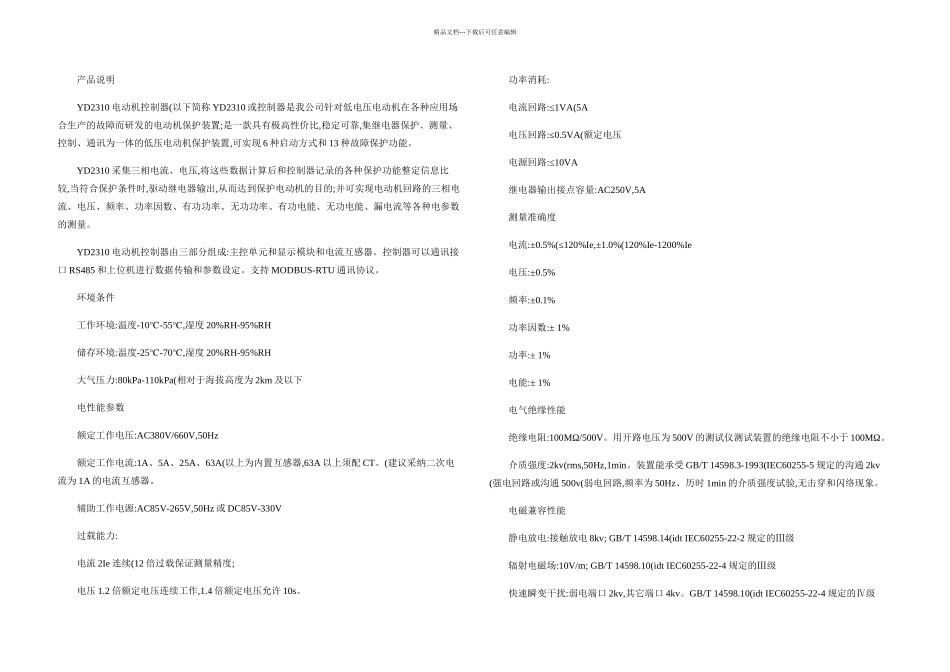

YD马达保护器说明书V图文精_第1页
1/16

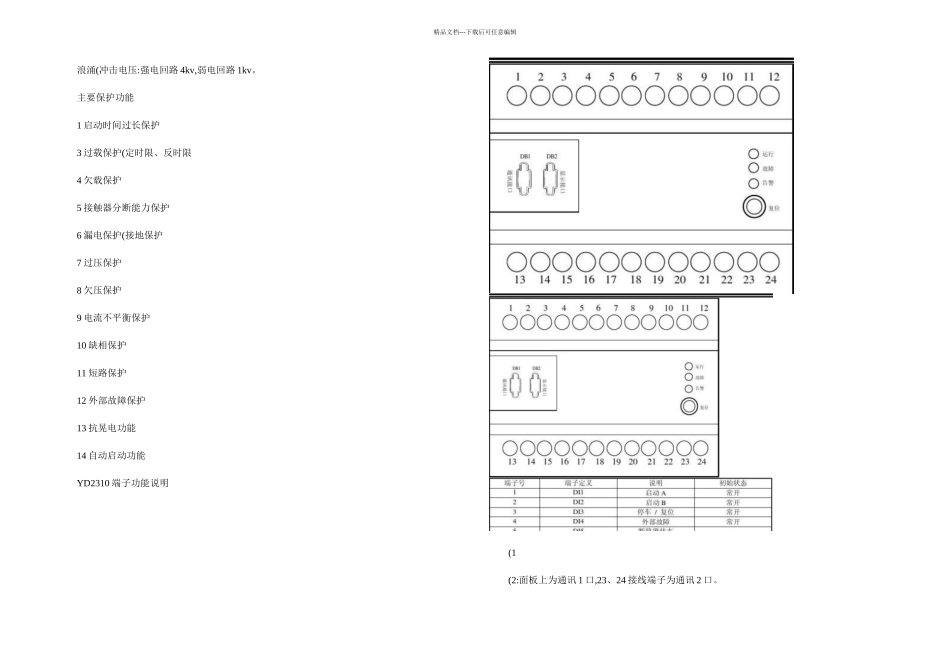

YD马达保护器说明书V图文精_第2页
2/16

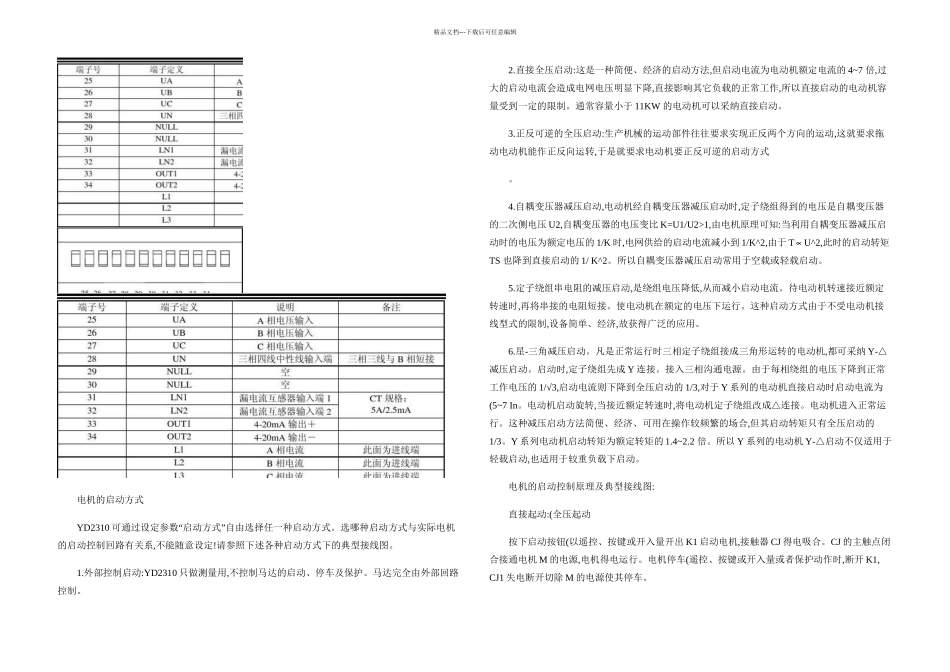

YD马达保护器说明书V图文精_第3页
3/16
精品文档---下载后可任意编辑产品说明YD2310 电动机控制器(以下简称 YD2310 或控制器是我公司针对低电压电动机在各种应用场合生产的故障而研发的电动机保护装置;是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的低压电动机保护装置,可实现 6 种启动方式和 13 种故障保护功能。YD2310 采集三相电流、电压,将这些数据计算后和控制器记录的各种保护功能整定信息比较,当符合保护条件时,驱动继电器输出,从而达到保护电动机的目的;并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。YD2310 电动机控制器由三部分组成:主控单元和显示模块和电流互感器。控制器可以通讯接口 RS485 和上位机进行数据传输和参数设定。支持 MODBUS-RTU 通讯协议。环境条件工作环境:温度-10-55,℃℃ 湿度 20%RH-95%RH储存环境:温度-25-70,℃℃ 湿度 20%RH-95%RH大气压力:80kPa-110kPa(相对于海拔高度为 2km 及以下电性能参数额定工作电压:AC380V/660V,50Hz额定工作电流:1A、5A、25A、63A(以上为内置互感器,63A 以上须配 CT。(建议采纳二次电流为 1A 的电流互感器。辅助工作电源:AC85V-265V,50Hz 或 DC85V-330V过载能力:电流 2Ie 连续(12 倍过载保证测量精度;电压 1.2 倍额定电压连续工作,1.4 倍额定电压允许 10s。功率消耗:电流回路:≤1VA(5A电压回路:≤0.5VA(额定电压电源回路:≤10VA继电器输出接点容量:AC250V,5A测量准确度电流:±0.5%(≤120%Ie,±1.0%(120%Ie-1200%Ie电压:±0.5%频率:±0.1%功率因数:± 1%功率:± 1%电能:± 1%电气绝缘性能绝缘电阻:100MΩ/500V。用开路电压为 500V 的测试仪测试装置的绝缘电阻不小于 100MΩ。介质强度:2kv(rms,50Hz,1min。装置能承受 GB/T 14598.3-1993(IEC60255-5 规定的沟通 2kv (强电回路或沟通 500v(弱电回路,频率为 50Hz、历时 1min 的介质强度试验,无击穿和闪络现象。电磁兼容性能静电放电:接触放电 8kv; GB/T 14598.14(idt IEC60255-22-2 规定的Ⅲ级辐射电磁场:10V/m; GB/T 14598.10(idt IEC60255-22-4 规定的Ⅲ级快速瞬变干扰:弱电端口 2kv,其它端口 4kv。GB/T 14598.10(idt IEC60255-22-4 规定的Ⅳ级精品文档---下载后可任意编辑浪涌(冲击电压:强电回路 4kv,弱电回路 1kv。主要保护功能1 启动时间过长保护3 过载保护(定时限、反时限4 欠载保护5 接触器分断能...
