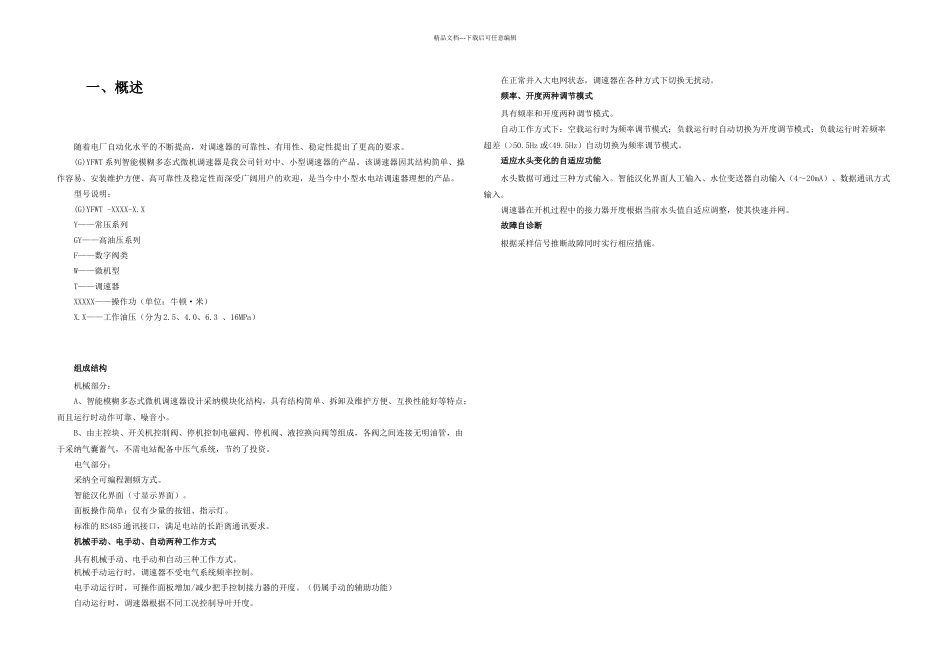

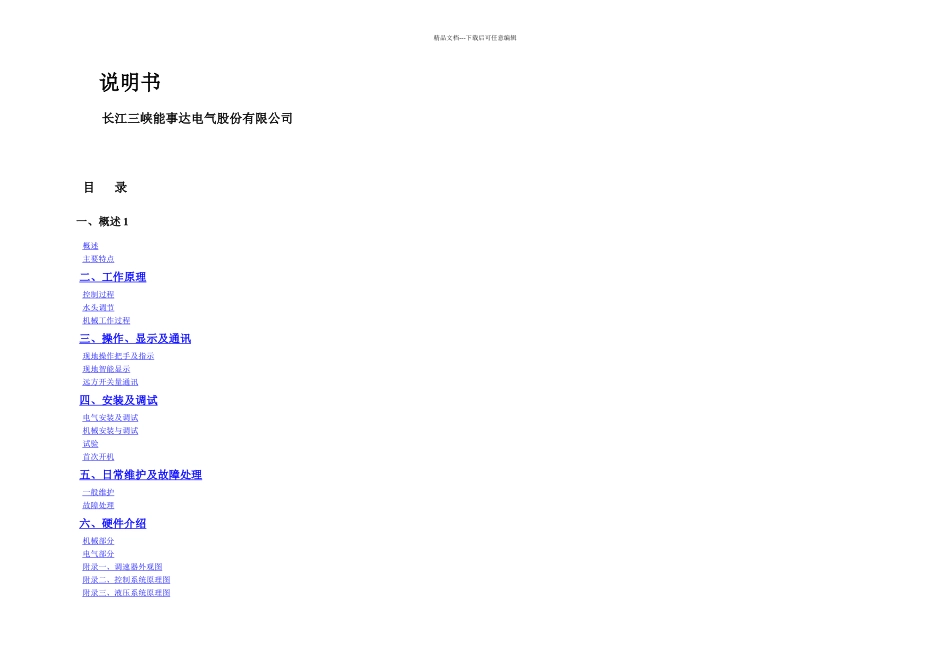

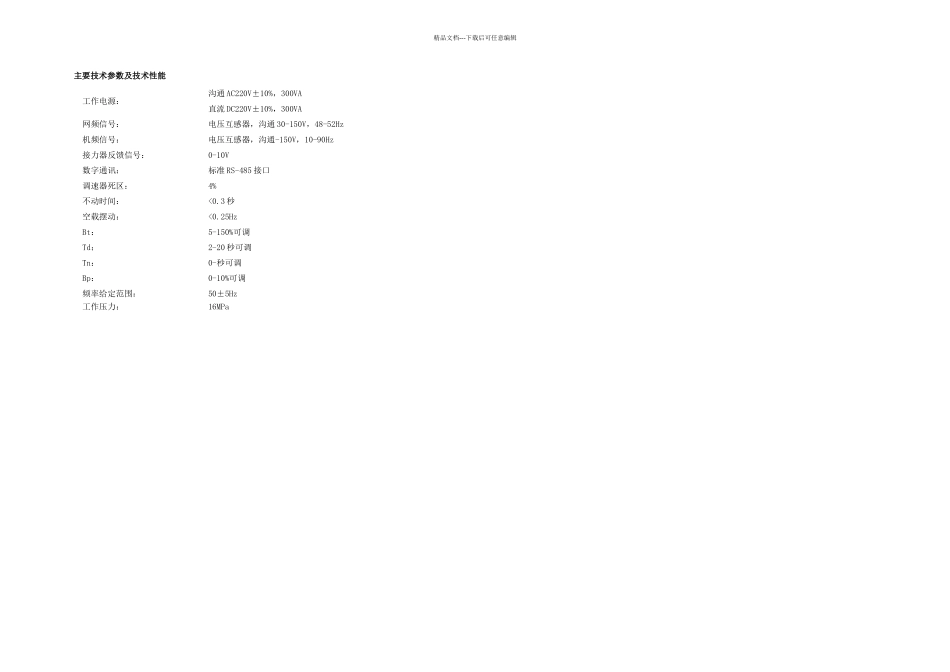

精品文档---下载后可任意编辑说明书 长江三峡能事达电气股份有限公司目 录一、概述 1概述 主要特点 二、工作原理 控制过程 水头调节 机械工作过程 三、操作、显示及通讯 现地操作把手及指示 现地智能显示 远方开关量通讯 四、安装及调试 电气安装及调试 机械安装与调试 试验 首次开机 五、日常维护及故障处理 一般维护 故障处理 六、硬件介绍 机械部分 电气部分 附录一、调速器外观图 附录二、控制系统原理图 附录三、液压系统原理图 精品文档---下载后可任意编辑一、概述随着电厂自动化水平的不断提高，对调速器的可靠性、有用性、稳定性提出了更高的要求。(G)YFWT 系列智能模糊多态式微机调速器是我公司针对中、小型调速器的产品。该调速器因其结构简单、操作容易、安装维护方便、高可靠性及稳定性而深受广阔用户的欢迎，是当今中小型水电站调速器理想的产品。型号说明：(G)YFWT -XXXX-X.XY——常压系列GY——高油压系列F——数字阀类W——微机型T——调速器XXXXX——操作功（单位：牛顿·米）X.X——工作油压（分为 2.5、4.0、6.3 、16MPa）组成结构机械部分：A、智能模糊多态式微机调速器设计采纳模块化结构，具有结构简单、拆卸及维护方便、互换性能好等特点；而且运行时动作可靠、噪音小。B、由主控块、开关机控制阀、停机控制电磁阀、停机阀、液控换向阀等组成，各阀之间连接无明油管，由于采纳气囊蓄气，不需电站配备中压气系统，节约了投资。电气部分：采纳全可编程测频方式。智能汉化界面（寸显示界面）。面板操作简单：仅有少量的按钮、指示灯。标准的 RS485 通讯接口，满足电站的长距离通讯要求。机械手动、电手动、自动两种工作方式具有机械手动、电手动和自动三种工作方式。机械手动运行时，调速器不受电气系统频率控制。电手动运行时，可操作面板增加/减少把手控制接力器的开度。（仍属手动的辅助功能）自动运行时，调速器根据不同工况控制导叶开度。在正常并入大电网状态，调速器在各种方式下切换无扰动。频率、开度两种调节模式具有频率和开度两种调节模式。自动工作方式下：空载运行时为频率调节模式；负载运行时自动切换为开度调节模式；负载运行时若频率超差（>50.5Hz 或<49.5Hz）自动切换为频率调节模式。适应水头变化的自适应功能水头数据可通过三种方式输入。智能汉化界面人工输入、水位变送器自动输入（4～20mA）、数据通讯方式输入。调速器在开机过程中的接力器开度根据当前水头值自适...
