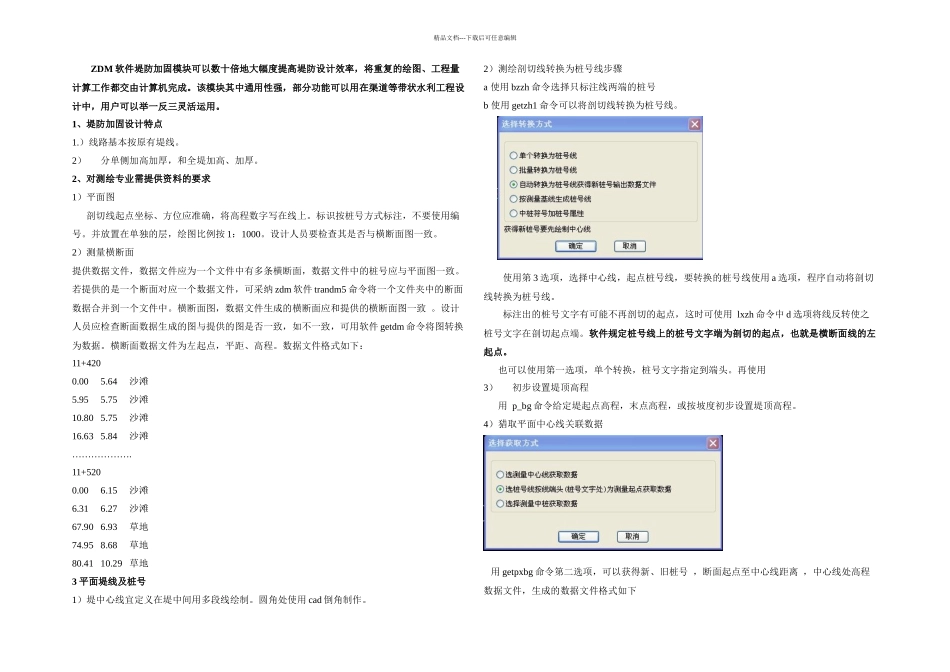

精品文档---下载后可任意编辑ZDM 软件堤防加固模块可以数十倍地大幅度提高堤防设计效率,将重复的绘图、工程量计算工作都交由计算机完成。该模块其中通用性强,部分功能可以用在渠道等带状水利工程设计中,用户可以举一反三灵活运用。1、堤防加固设计特点1.)线路基本按原有堤线。2)分单侧加高加厚,和全堤加高、加厚。2、对测绘专业需提供资料的要求1)平面图剖切线起点坐标、方位应准确,将高程数字写在线上。标识按桩号方式标注,不要使用编号。并放置在单独的层,绘图比例按 1:1000。设计人员要检查其是否与横断面图一致。2)测量横断面提供数据文件,数据文件应为一个文件中有多条横断面,数据文件中的桩号应与平面图一致。若提供的是一个断面对应一个数据文件,可采纳 zdm 软件 trandm5 命令将一个文件夹中的断面数据合并到一个文件中。横断面图,数据文件生成的横断面应和提供的横断面图一致 。设计人员应检查断面数据生成的图与提供的图是否一致,如不一致,可用软件 getdm 命令将图转换为数据。横断面数据文件为左起点,平距、高程。数据文件格式如下:11+4200.005.64沙滩5.955.75沙滩10.80 5.75沙滩16.63 5.84沙滩……………….11+5200.006.15沙滩6.316.27沙滩67.90 6.93草地74.95 8.68草地80.41 10.29 草地3 平面堤线及桩号1)堤中心线宜定义在堤中间用多段线绘制。圆角处使用 cad 倒角制作。2)测绘剖切线转换为桩号线步骤a 使用 bzzh 命令选择只标注线两端的桩号b 使用 getzh1 命令可以将剖切线转换为桩号线。使用第 3 选项,选择中心线,起点桩号线,要转换的桩号线使用 a 选项,程序自动将剖切线转换为桩号线。标注出的桩号文字有可能不再剖切的起点,这时可使用 lxzh 命令中 d 选项将线反转使之桩号文字在剖切起点端。软件规定桩号线上的桩号文字端为剖切的起点,也就是横断面线的左起点。也可以使用第一选项,单个转换,桩号文字指定到端头。再使用3)初步设置堤顶高程用 p_bg 命令给定堤起点高程,末点高程,或按坡度初步设置堤顶高程。4)猎取平面中心线关联数据 用 getpxbg 命令第二选项,可以获得新、旧桩号 ,断面起点至中心线距离 ,中心线处高程数据文件,生成的数据文件格式如下精品文档---下载后可任意编辑;;;旧桩号新桩号距测量中心点水平距离设计高程0+000 0+000 78.854 2000+178 0+178 123.6270+594 0+594 54.6620+892 0+892 87.61这样做的结果速度会快些,但新、...
