ZD控制电路说明培训

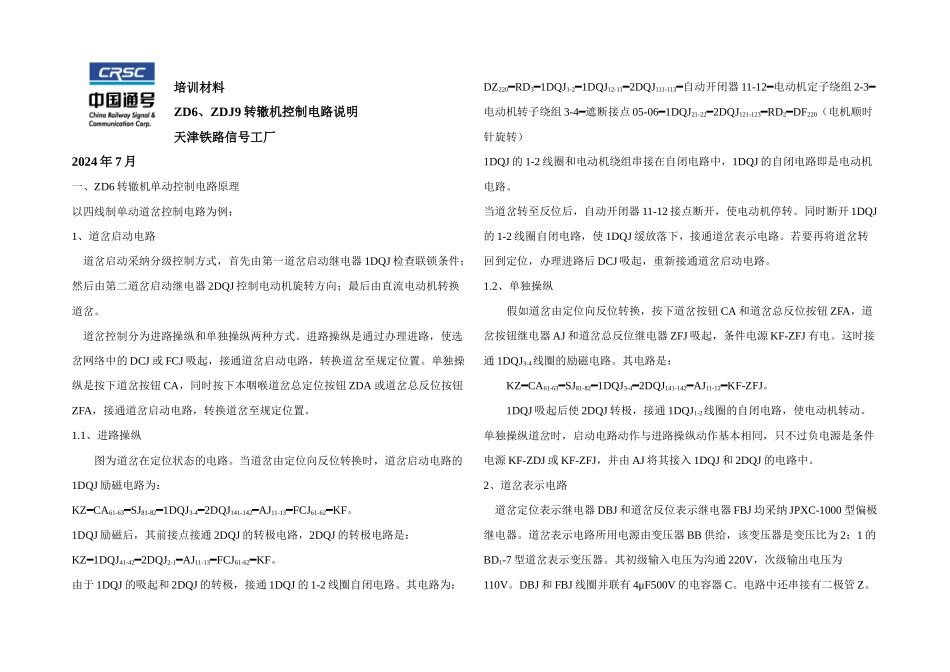

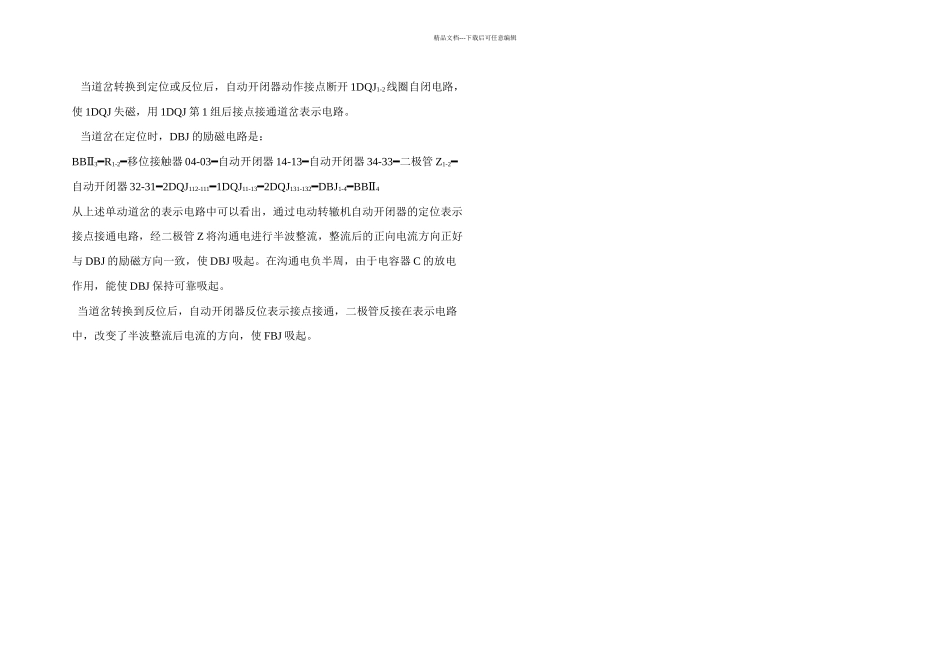

培训材料ZD6、ZDJ9 转辙机控制电路说明天津铁路信号工厂2024 年 7 月一、ZD6 转辙机单动控制电路原理以四线制单动道岔控制电路为例：1、道岔启动电路道岔启动采纳分级控制方式，首先由第一道岔启动继电器 1DQJ 检查联锁条件；然后由第二道岔启动继电器 2DQJ 控制电动机旋转方向；最后由直流电动机转换道岔。道岔控制分为进路操纵和单独操纵两种方式。进路操纵是通过办理进路，使选岔网络中的 DCJ 或 FCJ 吸起，接通道岔启动电路，转换道岔至规定位置。单独操纵是按下道岔按钮 CA，同时按下本咽喉道岔总定位按钮 ZDA 或道岔总反位按钮ZFA，接通道岔启动电路，转换道岔至规定位置。1.1、进路操纵图为道岔在定位状态的电路。当道岔由定位向反位转换时，道岔启动电路的1DQJ 励磁电路为：KZ CA━61-63 SJ━81-82 1DQJ━3-4 2DQJ━141-142 AJ━11-13 FCJ━61-62 KF━。1DQJ 励磁后，其前接点接通 2DQJ 的转极电路，2DQJ 的转极电路是：KZ 1DQJ━41-42 2DQJ━2-1 AJ━11-13 FCJ━61-62 KF━。由于 1DQJ 的吸起和 2DQJ 的转极，接通 1DQJ 的 1-2 线圈自闭电路。其电路为：DZ220 RD━3 1DQJ━1-2 1DQJ━12-11 2DQJ━111-113━自动开闭器 11-12━电动机定子绕组 2-3━电动机转子绕组 3-4━遮断接点 05-06 1DQJ━21-22 2DQJ━121-123 RD━2 DF━220（电机顺时针旋转）1DQJ 的 1-2 线圈和电动机绕组串接在自闭电路中，1DQJ 的自闭电路即是电动机电路。当道岔转至反位后，自动开闭器 11-12 接点断开，使电动机停转。同时断开 1DQJ的 1-2 线圈自闭电路，使 1DQJ 缓放落下，接通道岔表示电路。若要再将道岔转回到定位，办理进路后 DCJ 吸起，重新接通道岔启动电路。1.2、单独操纵假如道岔由定位向反位转换，按下道岔按钮 CA 和道岔总反位按钮 ZFA，道岔按钮继电器 AJ 和道岔总反位继电器 ZFJ 吸起，条件电源 KF-ZFJ 有电。这时接通 1DQJ3-4线圈的励磁电路。其电路是：KZ CA━61-63 SJ━81-82 1DQJ━3-4 2DQJ━141-142 AJ━11-12 KF-ZFJ━。1DQJ 吸起后使 2DQJ 转极，接通 1DQJ1-2线圈的自闭电路，使电动机转动。单独操纵道岔时，启动电路动作与进路操纵动作基本相同，只不过负电源是条件电源 KF-ZDJ 或 KF-ZFJ，并由 AJ 将其接入 1DQJ 和 2DQJ 的电路中。2、道岔表示电路 道岔定位表示继电器 DBJ 和道岔反位表示继电器 FBJ 均采纳 JPXC-1000 型偏极继电器...
