ZEMAX光学辅助设计简明教程

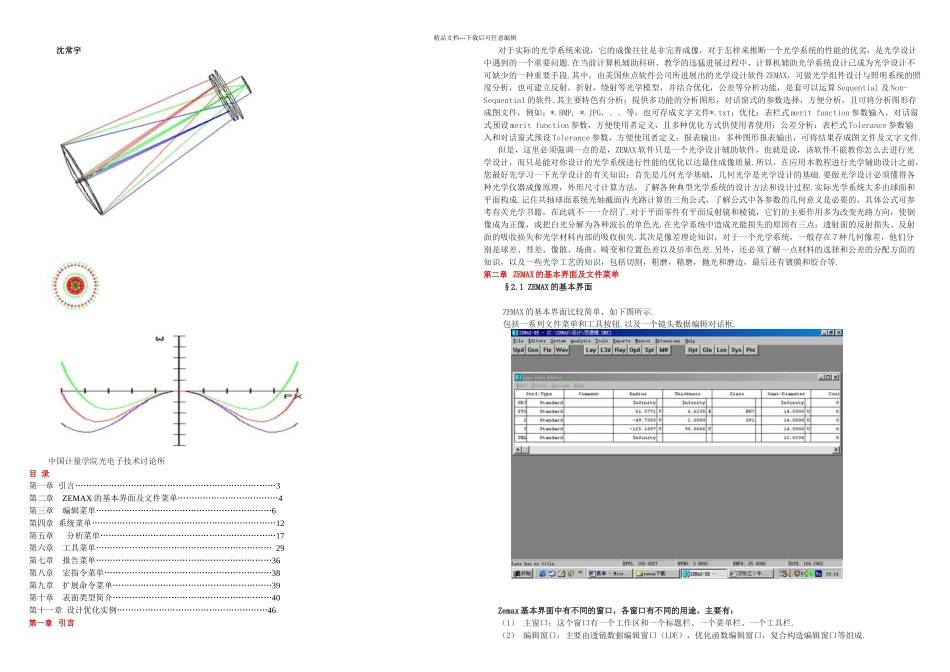

ZEMAX光学辅助设计简明教程_第1页
1/23

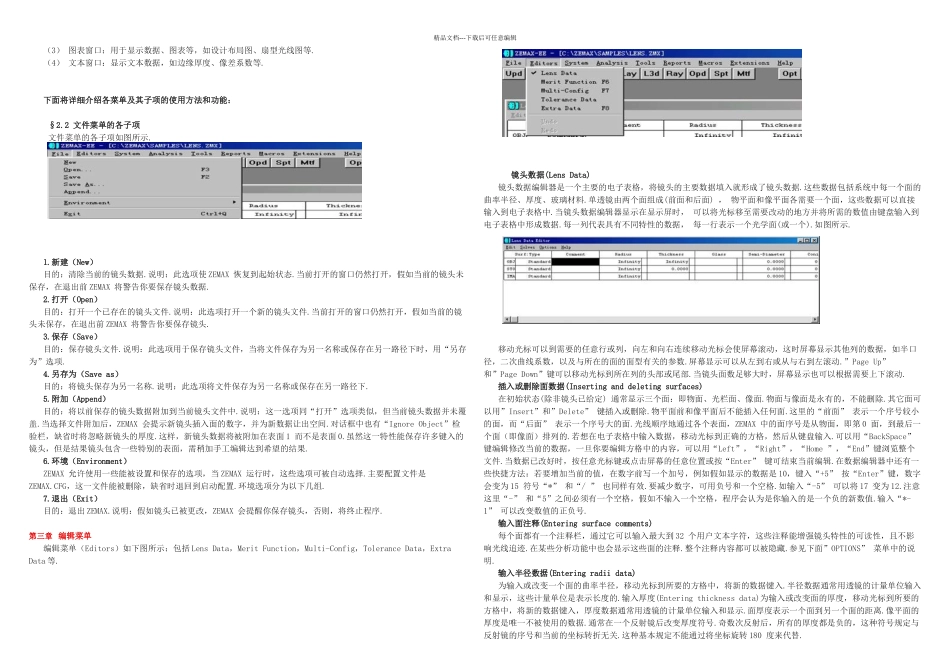

ZEMAX光学辅助设计简明教程_第2页
2/23

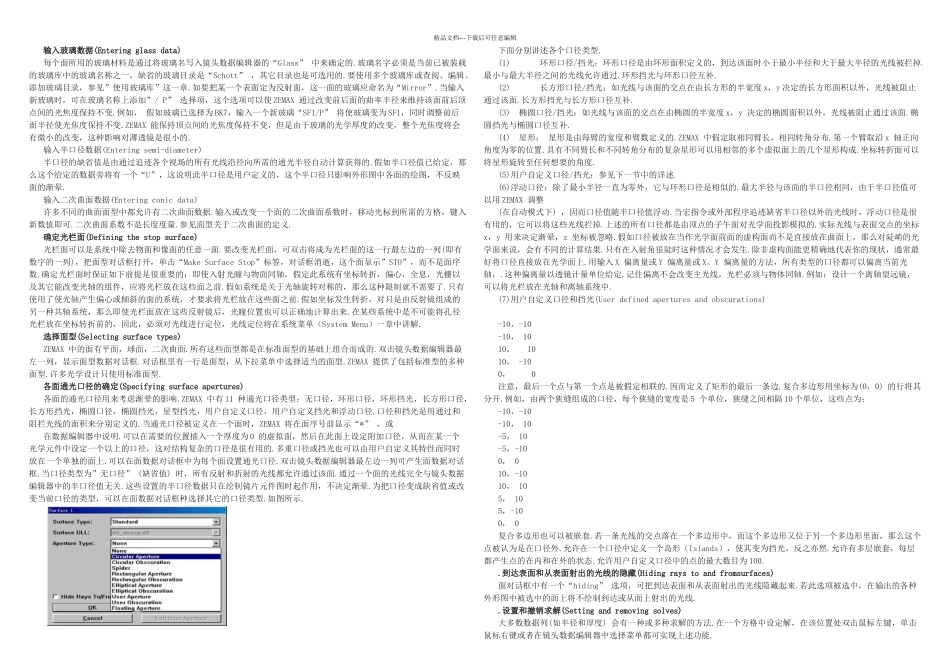

ZEMAX光学辅助设计简明教程_第3页
3/23
精品文档---下载后可任意编辑 沈常宇 中国计量学院光电子技术讨论所 目 录第一章 引言………………………………………………………………3第二章 ZEMAX 的基本界面及文件菜单………………………………4第三章 编辑菜单………………………………………………………6第四章 系统菜单…………………………………………………………12第五章 分析菜单………………………………………………………17第六章 工具菜单……………………………………………………… 29第七章 报告菜单………………………………………………………36第八章 宏指令菜单……………………………………………………38第九章 扩展命令菜单…………………………………………………39第十章 表面类型简介…………………………………………………40第十一章 设计优化实例………………………………………………46第一章 引言对于实际的光学系统来说,它的成像往往是非完善成像,对于怎样来推断一个光学系统的性能的优劣,是光学设计中遇到的一个重要问题.在当前计算机辅助科研、教学的迅猛进展过程中,计算机辅助光学系统设计已成为光学设计不可缺少的一种重要手段.其中,由美国焦点软件公司所进展出的光学设计软件 ZEMAX,可做光学组件设计与照明系统的照度分析,也可建立反射,折射,绕射等光学模型,并结合优化,公差等分析功能,是套可以运算 Sequential 及 Non-Sequential 的软件.其主要特色有分析:提供多功能的分析图形,对话窗式的参数选择,方便分析,且可将分析图形存成图文件,例如:*.BMP, *.JPG...等,也可存成文字文件*.txt;优化:表栏式 merit function 参数输入,对话窗式预设 merit function 参数,方便使用者定义,且多种优化方式供使用者使用;公差分析:表栏式 Tolerance 参数输入和对话窗式预设 Tolerance 参数,方便使用者定义;报表输出:多种图形报表输出,可将结果存成图文件及文字文件.但是,这里必须强调一点的是,ZEMAX 软件只是一个光学设计辅助软件,也就是说,该软件不能教你怎么去进行光学设计,而只是能对你设计的光学系统进行性能的优化以达最佳成像质量.所以,在应用本教程进行光学辅助设计之前,您最好先学习一下光学设计的有关知识:首先是几何光学基础,几何光学是光学设计的基础.要做光学设计必须懂得各种光学仪器成像原理,外形尺寸计算方法,了解各种典型光学系统的设计方法和设计过程.实际光学系统...
