经济技术开发区官莲湖路建设项目电缆沟工程施工组织设计VIP免费

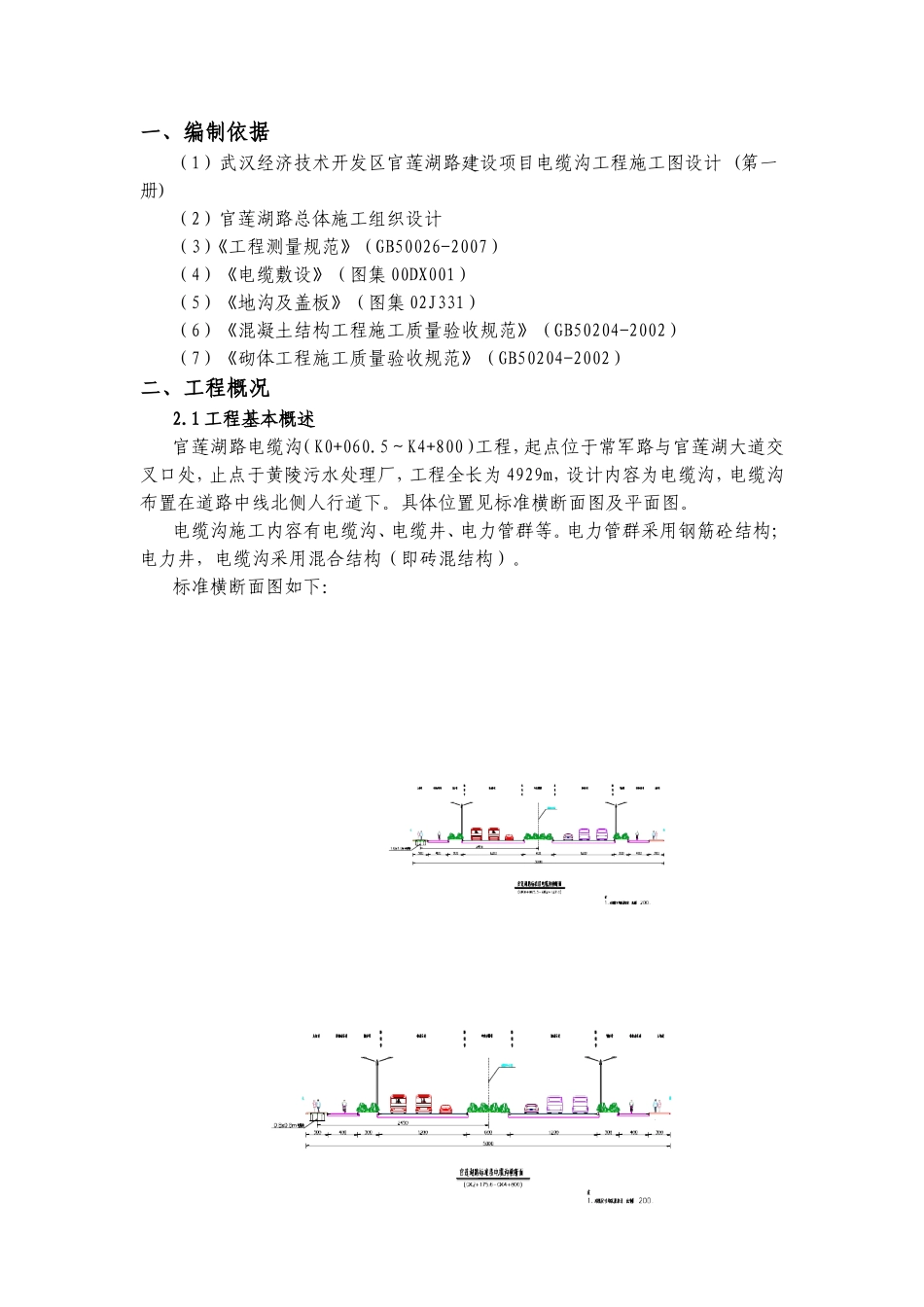

目录一、编制依据1二、工程概况12.1工程基本概述12.2主要工程数量表2三、施工部署23.1区段划分23.2施工准备3四、施工进度计划4五、施工方法65.1电缆井65.2电缆沟95.3电缆沟排水井及电缆井集水坑105.4电缆排管施工115.5电缆沟回填15六、各项管理措施及保证措施156.1质量保证措施156.2安全保证措施166.3文明施工保证措施176.4环境保护措施186.5雨季施工保证措施18一、编制依据（1）武汉经济技术开发区官莲湖路建设项目电缆沟工程施工图设计(第一册)（2）官莲湖路总体施工组织设计（3）《工程测量规范》（GB50026-2007）（4）《电缆敷设》（图集00DX001）（5）《地沟及盖板》（图集02J331）（6）《混凝土结构工程施工质量验收规范》（GB50204-2002）（7）《砌体工程施工质量验收规范》（GB50204-2002）二、工程概况2.1工程基本概述官莲湖路电缆沟（K0+060.5～K4+800）工程，起点位于常军路与官莲湖大道交叉口处，止点于黄陵污水处理厂，工程全长为4929m，设计内容为电缆沟，电缆沟布置在道路中线北侧人行道下。具体位置见标准横断面图及平面图。电缆沟施工内容有电缆沟、电缆井、电力管群等。电力管群采用钢筋砼结构；电力井，电缆沟采用混合结构（即砖混结构）。标准横断面图如下：2.2主要工程数量表主要工程数量表工程名称工程细目单位数量备注电缆沟工程电缆沟BxH=1.0mx1.0mm1983.3电缆沟BxH=0.8mx0.8mm2643.7电缆支架支39658电缆井座27电缆沟排水井座14518xψ150电缆排管m189.312xψ150电缆排管m112.6排水管m516备注：以上均为设计图纸理论工程量，未包括土方开挖工程数量三、施工部署3.1区段划分根据业主要求，为了保证黄陵污水厂运营，K2+127.8-K4+800段电缆沟需在2012年4月30日完成，工期较紧。关于该段路基施工及排水支管施工组织安排详见官莲湖路施工组织设计。故将该电缆沟工程分2部分实施，分为2个作业区段，K0+060.5～K2+127.8为一工区，电缆沟结构净尺寸为1.0m×1.0m；K2+127.8～K4+800为二工区，电缆沟结构净尺寸为0.8m×0.8m。电缆沟配合各标段道路施工同步进行，在该段道路路基完成后，方可进行电缆沟施工。3.2施工准备（1）劳动力计划拟投入的劳动力计划劳动力计划表工种单位2012年3月4月5月挖机司机人888电工人222模板工人61515钢筋工人81010电焊工人222砼工人101515瓦工人102020普工人152020合计人619292（2）主要机械设备拟投入的主要机械设备主要机械设备表序号设备名称型号规格数量产地品牌进场时间使用时间1挖掘机PC2204日本小松2012/33个月2自卸汽车19.5t4K29斯太尔2012/33个月3吊车QY-16C2徐工2012/33个月4砂浆拌和机JDC5002郑州2012/33个月5发电机组75Kw2上海2012/33个月6洒水车SZQ-81南京2012/33个月7污水泵7.5kw10上海2012/33个月8钢筋切断机GQ40B-FB1安徽2012/33个月9钢筋弯曲机GTB7-40B1安徽2012/33个月10钢筋调直机GT4-101安徽2012/33个月11电焊机BX1-3302湖北2012/33个月12振动棒ZN506湖北2012/33个月13平板振动器HD202山东2012/33个月14振动夯BS52Y5天津2012/33个月机械设备应按施工进度需求陆续进退场。（3）主要周转材料主要周转材料表项目数量备注使用时间钢模板140m2电缆排管200米侧模板（单侧）2个月槽钢［161000m电缆沟及电缆井底板模板1000米（单侧）2个月槽钢［10200m电缆排管底板模板200米（单侧）2个月土工布2000m2覆盖养护3个月四、施工进度计划二工区进度计划从2012年3月15日至2012年4月30日，一工区进度计划从2012年4月15日至2012年5月31日。计划横道图如下：五、施工方法5.1电缆井施工工艺如下：电缆工作井开挖根据先深后浅的原则。施工准备、测量放样—→电缆工作井开挖—→碎石垫层—→C25混凝土底板—→砌筑墙体—→混凝土盖板电力直通井剖面图电力三通井剖面图（1）施工准备、测量放样①施工前，做好各班组的技术工作，组织各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。②组织施工机具设备进场，并进行检修和试用，确保无故障后，方投入施工中。③组织钢筋、砂石等材料的进场工作，并做好原材料抽检试验工作。④根据设计图纸及建设单位提供的坐标网与控制点，正确进行管道的测量放样工作，...
