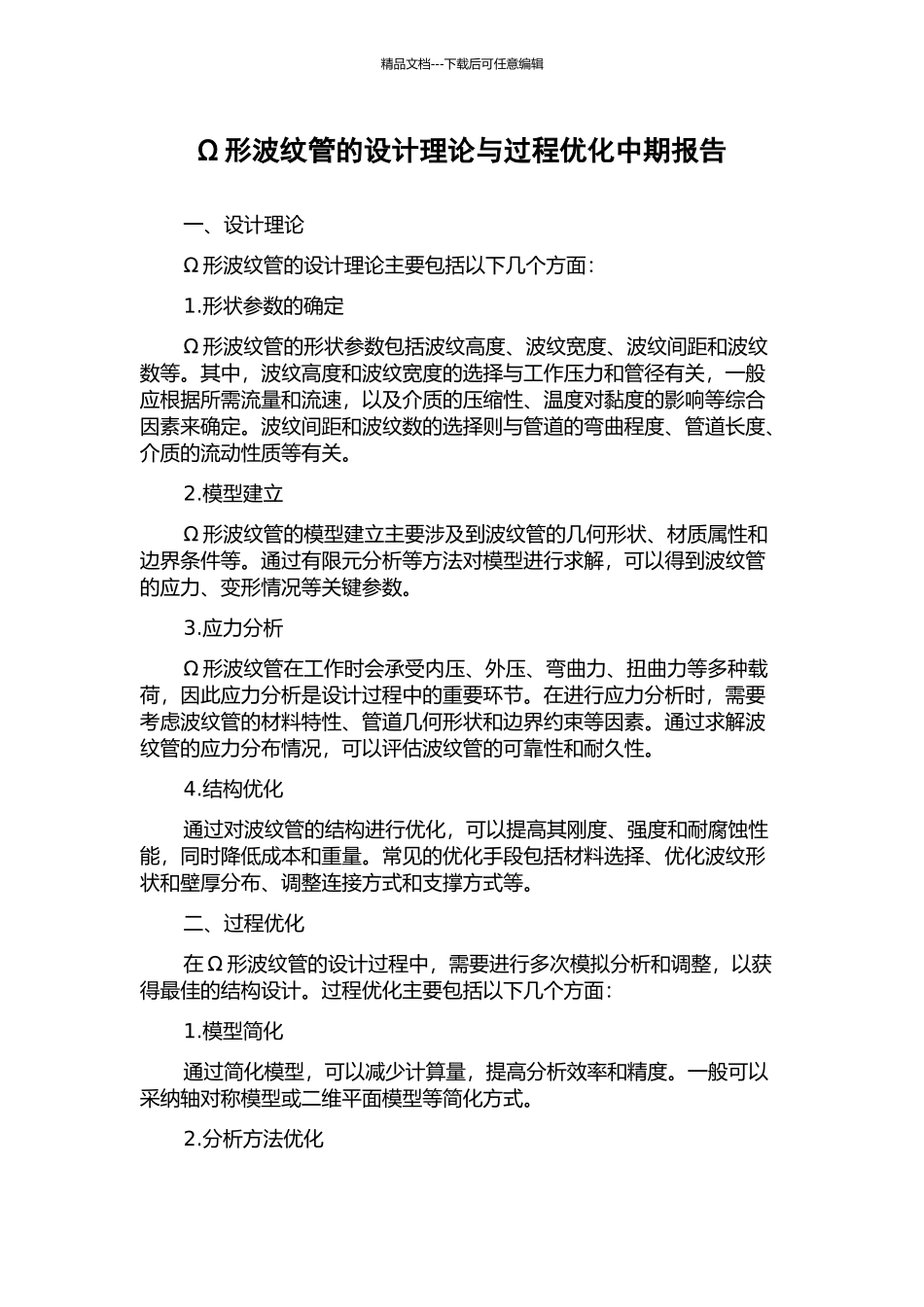

Ω形波纹管的设计理论与过程优化中期报告

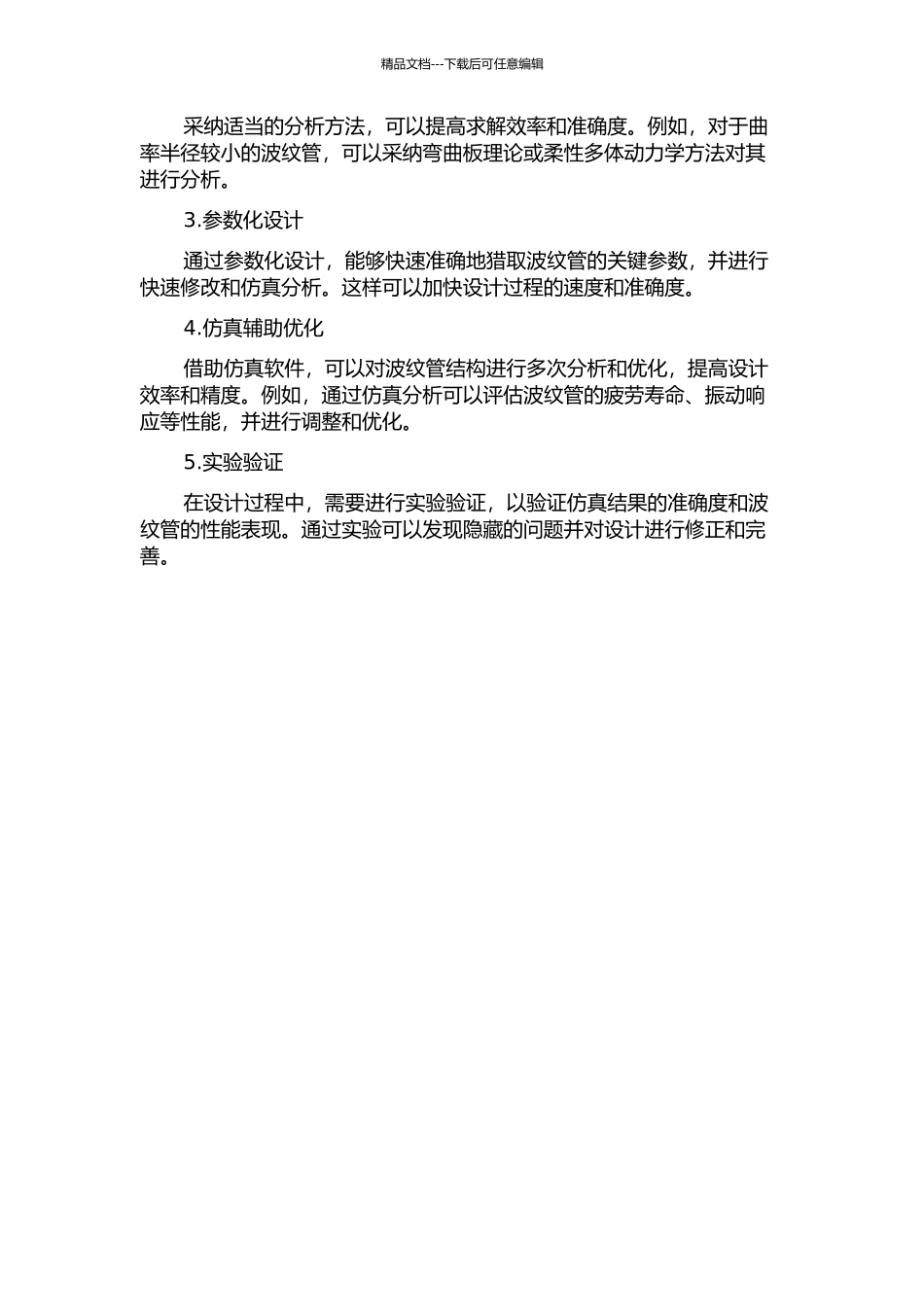

精品文档---下载后可任意编辑Ω 形波纹管的设计理论与过程优化中期报告一、设计理论Ω 形波纹管的设计理论主要包括以下几个方面：1.形状参数的确定Ω 形波纹管的形状参数包括波纹高度、波纹宽度、波纹间距和波纹数等。其中，波纹高度和波纹宽度的选择与工作压力和管径有关，一般应根据所需流量和流速，以及介质的压缩性、温度对黏度的影响等综合因素来确定。波纹间距和波纹数的选择则与管道的弯曲程度、管道长度、介质的流动性质等有关。2.模型建立Ω 形波纹管的模型建立主要涉及到波纹管的几何形状、材质属性和边界条件等。通过有限元分析等方法对模型进行求解，可以得到波纹管的应力、变形情况等关键参数。3.应力分析Ω 形波纹管在工作时会承受内压、外压、弯曲力、扭曲力等多种载荷，因此应力分析是设计过程中的重要环节。在进行应力分析时，需要考虑波纹管的材料特性、管道几何形状和边界约束等因素。通过求解波纹管的应力分布情况，可以评估波纹管的可靠性和耐久性。4.结构优化通过对波纹管的结构进行优化，可以提高其刚度、强度和耐腐蚀性能，同时降低成本和重量。常见的优化手段包括材料选择、优化波纹形状和壁厚分布、调整连接方式和支撑方式等。二、过程优化在 Ω 形波纹管的设计过程中，需要进行多次模拟分析和调整，以获得最佳的结构设计。过程优化主要包括以下几个方面：1.模型简化通过简化模型，可以减少计算量，提高分析效率和精度。一般可以采纳轴对称模型或二维平面模型等简化方式。2.分析方法优化精品文档---下载后可任意编辑采纳适当的分析方法，可以提高求解效率和准确度。例如，对于曲率半径较小的波纹管，可以采纳弯曲板理论或柔性多体动力学方法对其进行分析。3.参数化设计通过参数化设计，能够快速准确地猎取波纹管的关键参数，并进行快速修改和仿真分析。这样可以加快设计过程的速度和准确度。4.仿真辅助优化借助仿真软件，可以对波纹管结构进行多次分析和优化，提高设计效率和精度。例如，通过仿真分析可以评估波纹管的疲劳寿命、振动响应等性能，并进行调整和优化。5.实验验证在设计过程中，需要进行实验验证，以验证仿真结果的准确度和波纹管的性能表现。通过实验可以发现隐藏的问题并对设计进行修正和完善。
