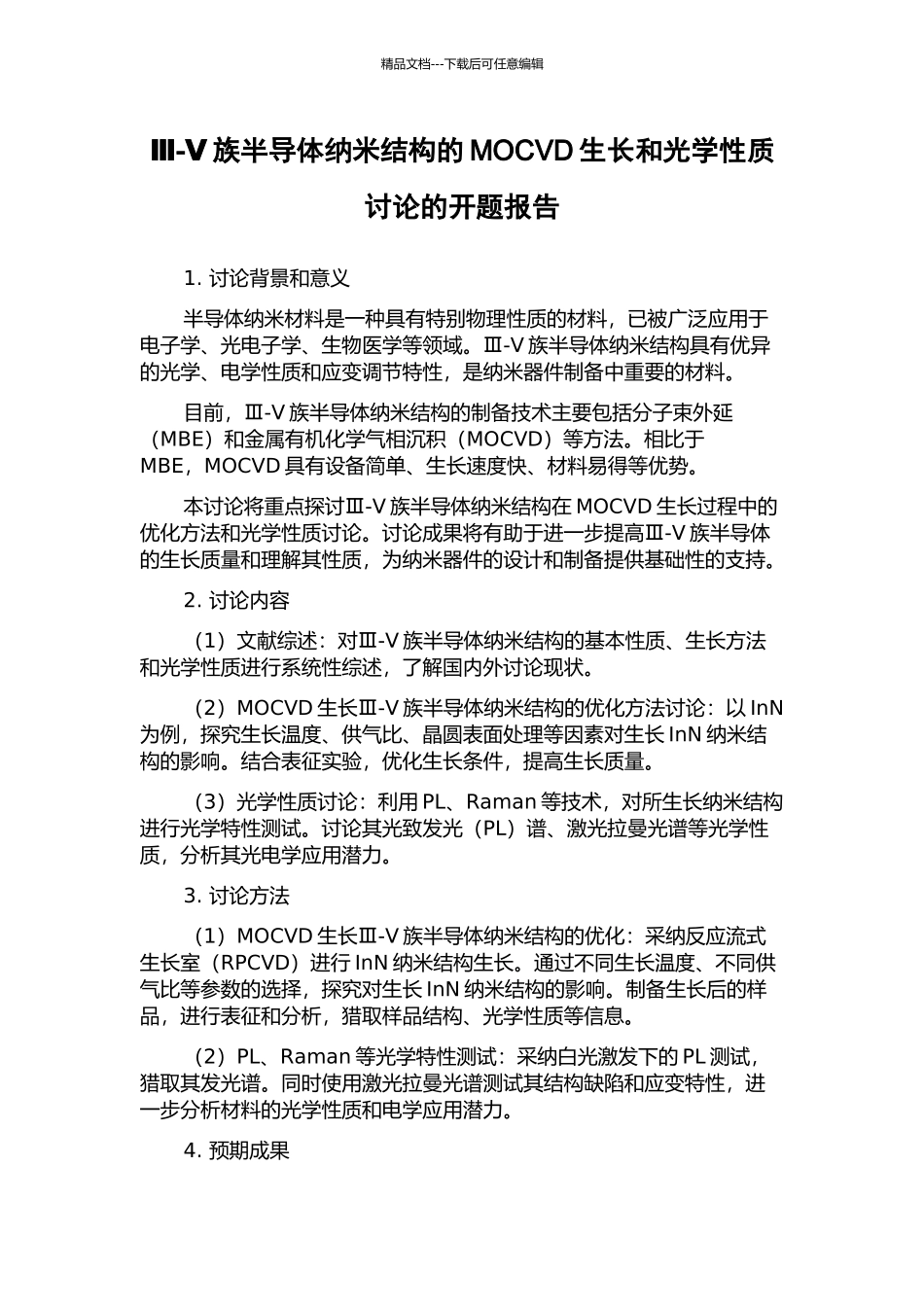

精品文档---下载后可任意编辑-Ⅲ Ⅴ 族半导体纳米结构的 MOCVD 生长和光学性质讨论的开题报告1. 讨论背景和意义半导体纳米材料是一种具有特别物理性质的材料,已被广泛应用于电子学、光电子学、生物医学等领域。Ⅲ-Ⅴ 族半导体纳米结构具有优异的光学、电学性质和应变调节特性,是纳米器件制备中重要的材料。目前,Ⅲ-Ⅴ 族半导体纳米结构的制备技术主要包括分子束外延(MBE)和金属有机化学气相沉积(MOCVD)等方法。相比于MBE,MOCVD 具有设备简单、生长速度快、材料易得等优势。本讨论将重点探讨Ⅲ-Ⅴ 族半导体纳米结构在 MOCVD 生长过程中的优化方法和光学性质讨论。讨论成果将有助于进一步提高Ⅲ-Ⅴ 族半导体的生长质量和理解其性质,为纳米器件的设计和制备提供基础性的支持。2. 讨论内容(1)文献综述:对Ⅲ-Ⅴ 族半导体纳米结构的基本性质、生长方法和光学性质进行系统性综述,了解国内外讨论现状。(2)MOCVD 生长Ⅲ-Ⅴ 族半导体纳米结构的优化方法讨论:以 InN为例,探究生长温度、供气比、晶圆表面处理等因素对生长 InN 纳米结构的影响。结合表征实验,优化生长条件,提高生长质量。(3)光学性质讨论:利用 PL、Raman 等技术,对所生长纳米结构进行光学特性测试。讨论其光致发光(PL)谱、激光拉曼光谱等光学性质,分析其光电学应用潜力。3. 讨论方法(1)MOCVD 生长Ⅲ-Ⅴ 族半导体纳米结构的优化:采纳反应流式生长室(RPCVD)进行 InN 纳米结构生长。通过不同生长温度、不同供气比等参数的选择,探究对生长 InN 纳米结构的影响。制备生长后的样品,进行表征和分析,猎取样品结构、光学性质等信息。(2)PL、Raman 等光学特性测试:采纳白光激发下的 PL 测试,猎取其发光谱。同时使用激光拉曼光谱测试其结构缺陷和应变特性,进一步分析材料的光学性质和电学应用潜力。4. 预期成果精品文档---下载后可任意编辑(1)生长出拥有优异性能的Ⅲ-Ⅴ 族半导体纳米结构,通过表征和分析得出最佳的生长条件。(2)对所生长的纳米结构进行光学性质测试,得出发光谱和拉曼光谱等数据,并分析其电学应用潜力。(3)在Ⅲ-Ⅴ 族半导体纳米结构 MOCVD 生长和光学性质领域,取得基础性的讨论进展。5. 参考文献[1] 刘玉华. Ⅲ-Ⅴ 族复合半导体的制备、表征与性能讨论[D]. 北京: 北京化工大学, 2024.[2] Chen G, Li S, Vasiliev A L, et al. MOCVD growth and characterization of InN nanos...
