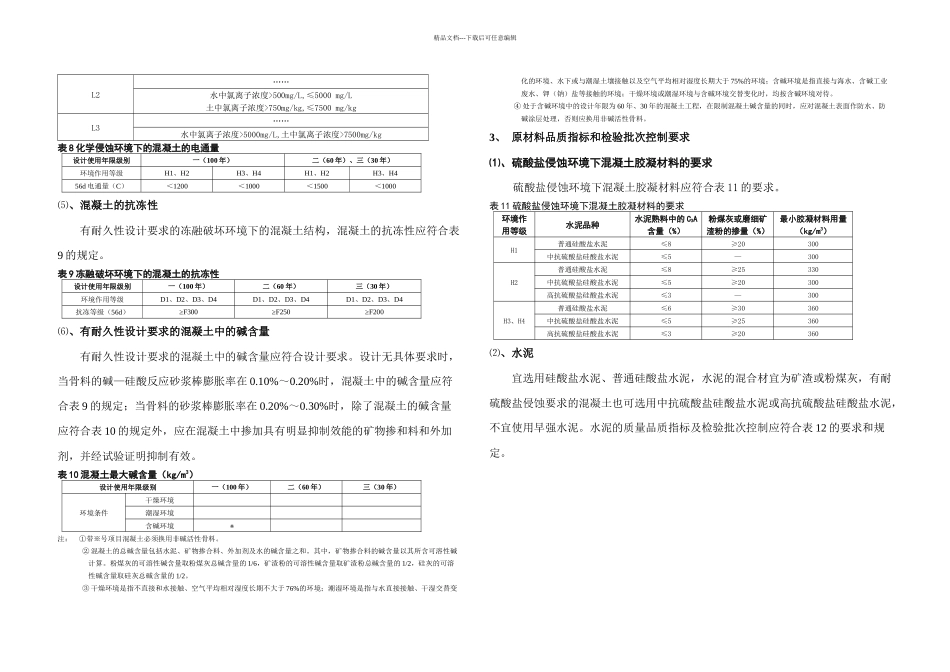

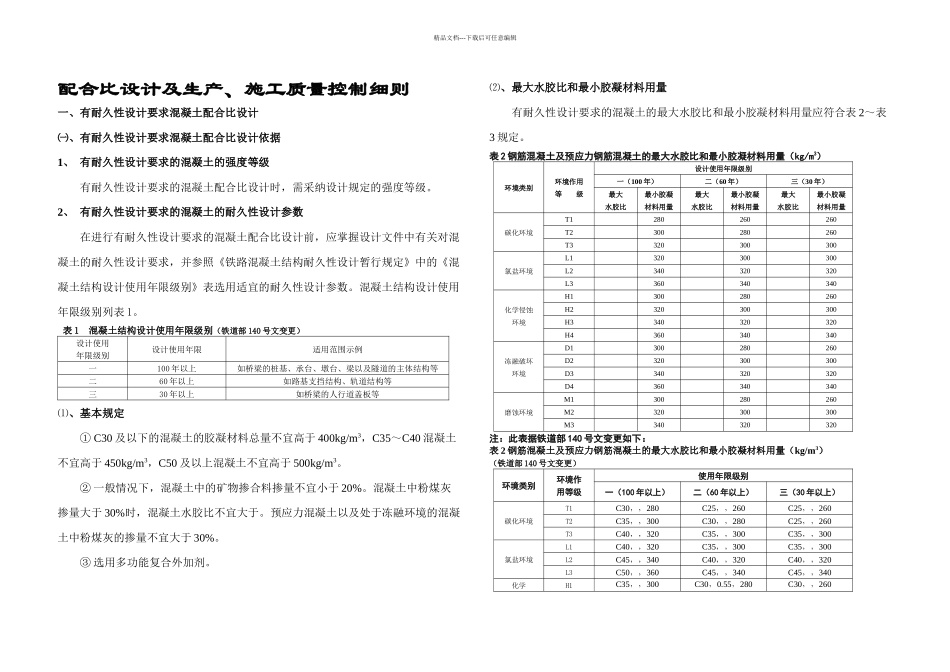

精品文档---下载后可任意编辑配合比设计及生产、施工质量控制细则一、有耐久性设计要求混凝土配合比设计㈠、有耐久性设计要求混凝土配合比设计依据1、 有耐久性设计要求的混凝土的强度等级有耐久性设计要求的混凝土配合比设计时，需采纳设计规定的强度等级。2、 有耐久性设计要求的混凝土的耐久性设计参数在进行有耐久性设计要求的混凝土配合比设计前，应掌握设计文件中有关对混凝土的耐久性设计要求，并参照《铁路混凝土结构耐久性设计暂行规定》中的《混凝土结构设计使用年限级别》表选用适宜的耐久性设计参数。混凝土结构设计使用年限级别列表 1。表 1 混凝土结构设计使用年限级别（铁道部 140 号文变更）设计使用年限级别设计使用年限适用范围示例一100 年以上如桥梁的桩基、承台、墩台、梁以及隧道的主体结构等二60 年以上如路基支挡结构、轨道结构等三30 年以上如桥梁的人行道盖板等⑴、基本规定 C30①及以下的混凝土的胶凝材料总量不宜高于 400kg/m3，C35～C40 混凝土不宜高于 450kg/m3，C50 及以上混凝土不宜高于 500kg/m3。② 一般情况下，混凝土中的矿物掺合料掺量不宜小于 20%。混凝土中粉煤灰掺量大于 30%时，混凝土水胶比不宜大于。预应力混凝土以及处于冻融环境的混凝土中粉煤灰的掺量不宜大于 30%。③ 选用多功能复合外加剂。⑵、最大水胶比和最小胶凝材料用量有耐久性设计要求的混凝土的最大水胶比和最小胶凝材料用量应符合表 2～表3 规定。表 2 钢筋混凝土及预应力钢筋混凝土的最大水胶比和最小胶凝材料用量（kg/m3）环境类别环境作用等 级设计使用年限级别一（100 年）二（60 年）三（30 年）最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量碳化环境T1280260260T2300280260T3320300300氯盐环境L1320300300L2340320320L3360340340化学侵蚀环境H1300280260H2320300300H3340320320H4360340340冻融破坏环境D1300280260D2320300300D3340320320D4360340340磨蚀环境M1300280260M2320300300M3340320320注：此表据铁道部 140 号文变更如下：表 2 钢筋混凝土及预应力钢筋混凝土的最大水胶比和最小胶凝材料用量（kg/m3）（铁道部 140 号文变更）环境类别环境作用等级使用年限级别一（100 年以上）二（60 年以上）三（30 年以上）碳化环境T1C30，，280C25，，260C25，，260T2C35，，300C30，，280C25，，260T3C40，，320C35，，300C35，，300氯盐环境L1C40，，320C3...
