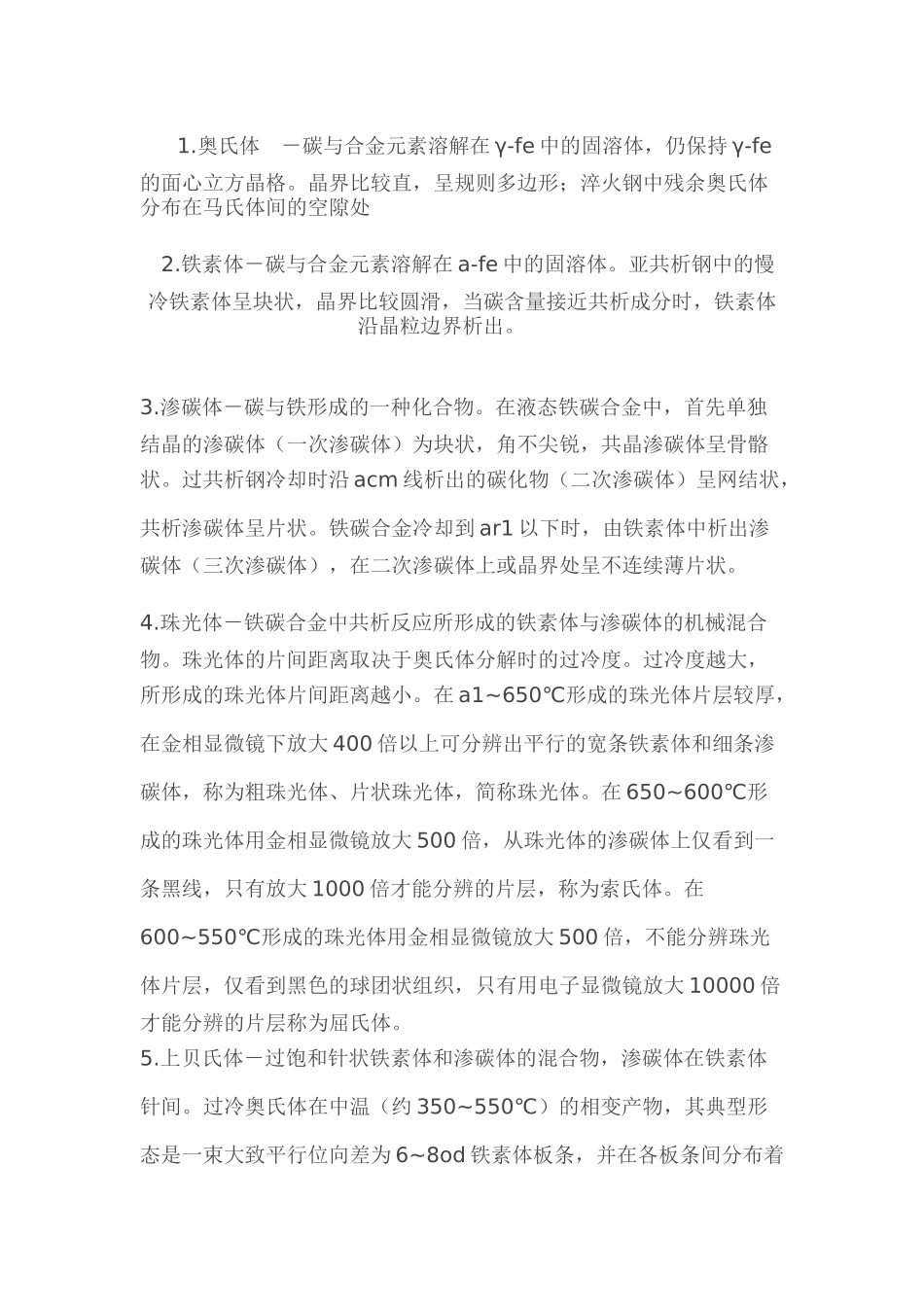

1.奥氏体 －碳与合金元素溶解在 γ-fe 中的固溶体，仍保持 γ-fe的面心立方晶格。晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处 2.铁素体－碳与合金元素溶解在 a-fe 中的固溶体。亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。 3.渗碳体－碳与铁形成的一种化合物。在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。过共析钢冷却时沿 acm 线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。铁碳合金冷却到 ar1 以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。 4.珠光体－铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在 a1~650℃形成的珠光体片层较厚，在金相显微镜下放大 400 倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在 650~600℃形成的珠光体用金相显微镜放大 500 倍，从珠光体的渗碳体上仅看到一条黑线，只有放大 1000 倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大 500 倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大 10000 倍才能分辨的片层称为屈氏体。 5.上贝氏体－过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。过冷奥氏体在中温（约 350~550℃）的相变产物，其典型形态是一束大致平行位向差为 6~8od 铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶。 6.下贝氏体－同上，但渗碳体在铁素体针内。过冷奥氏体在350℃~ms 的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度...
