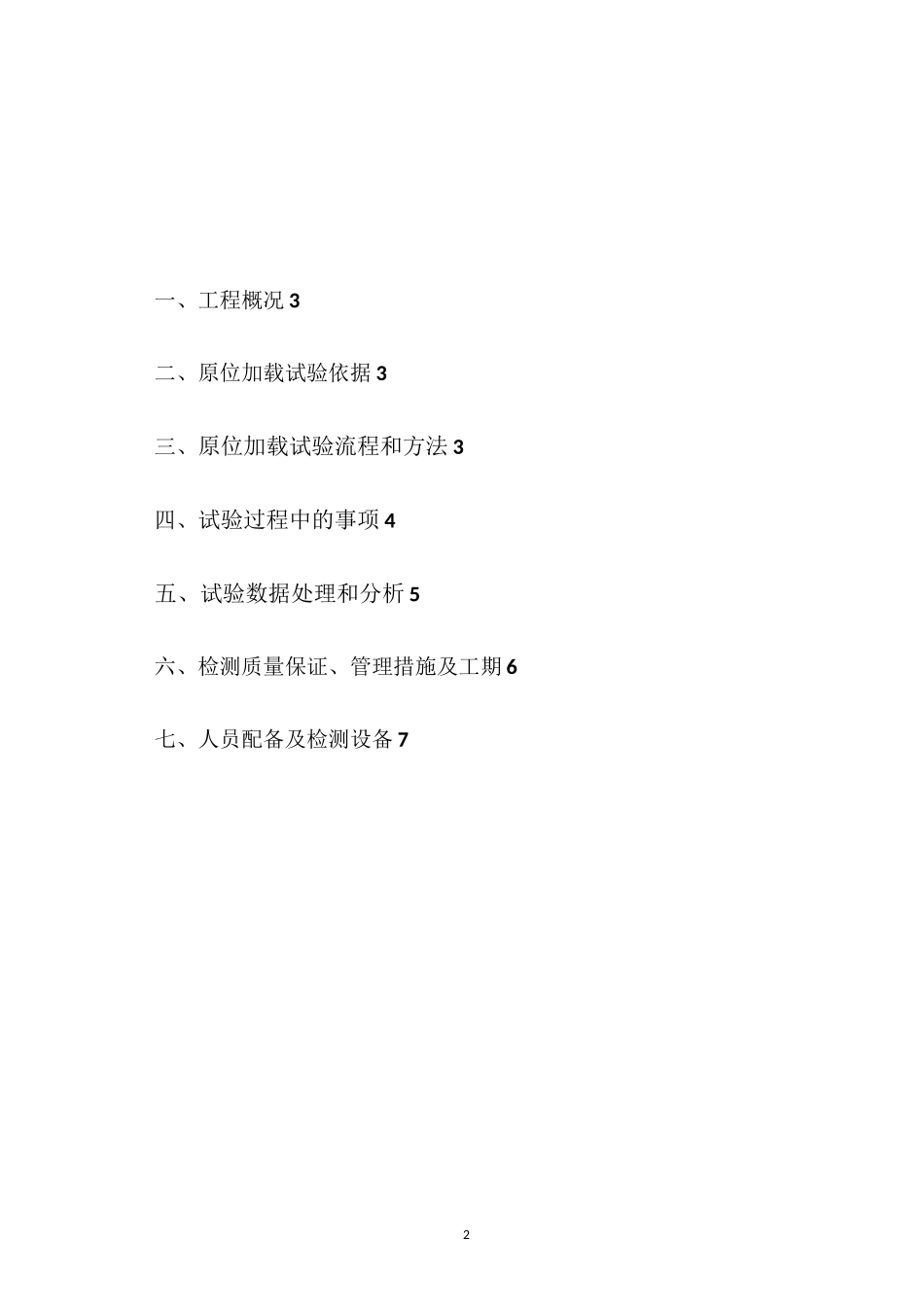

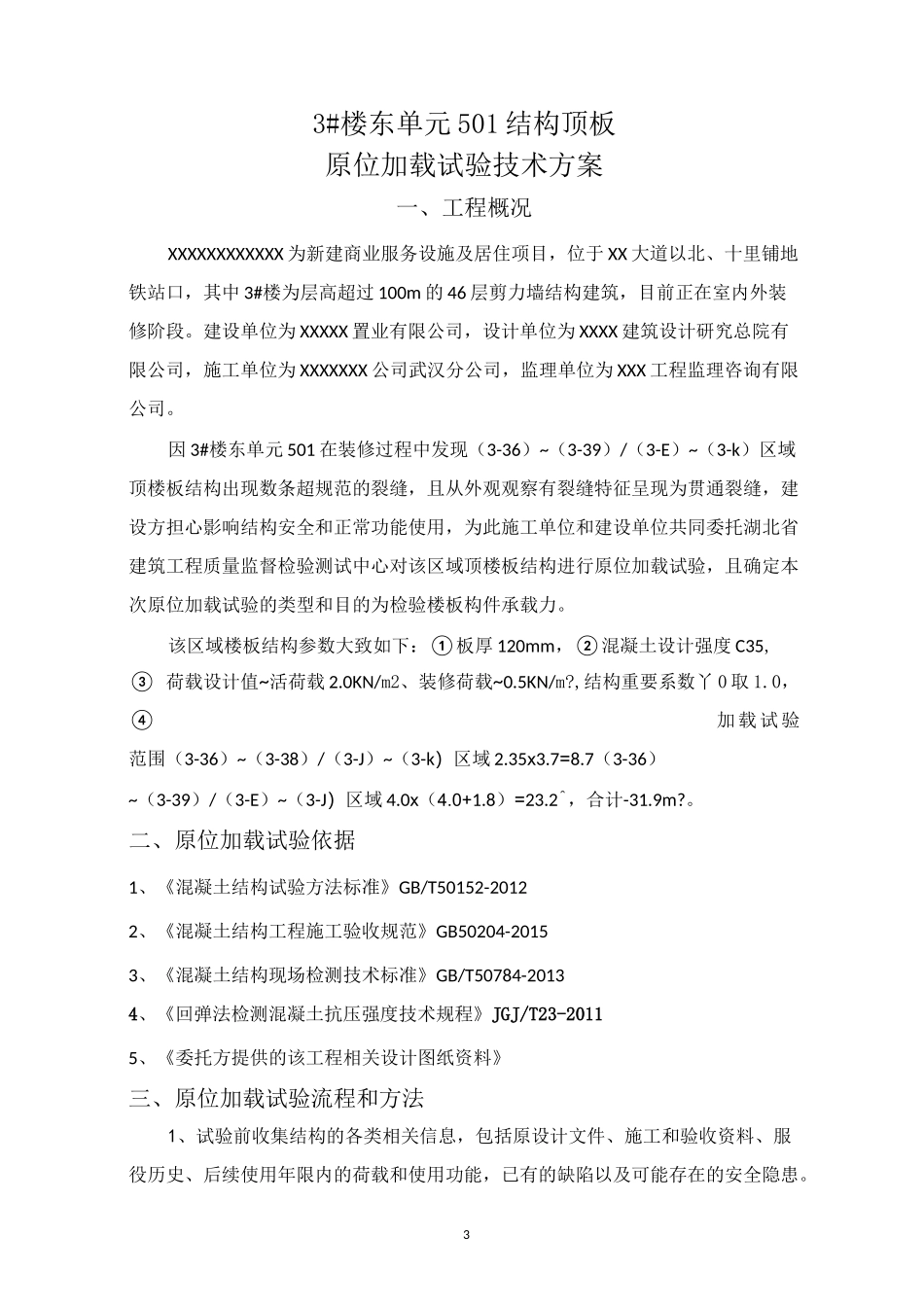

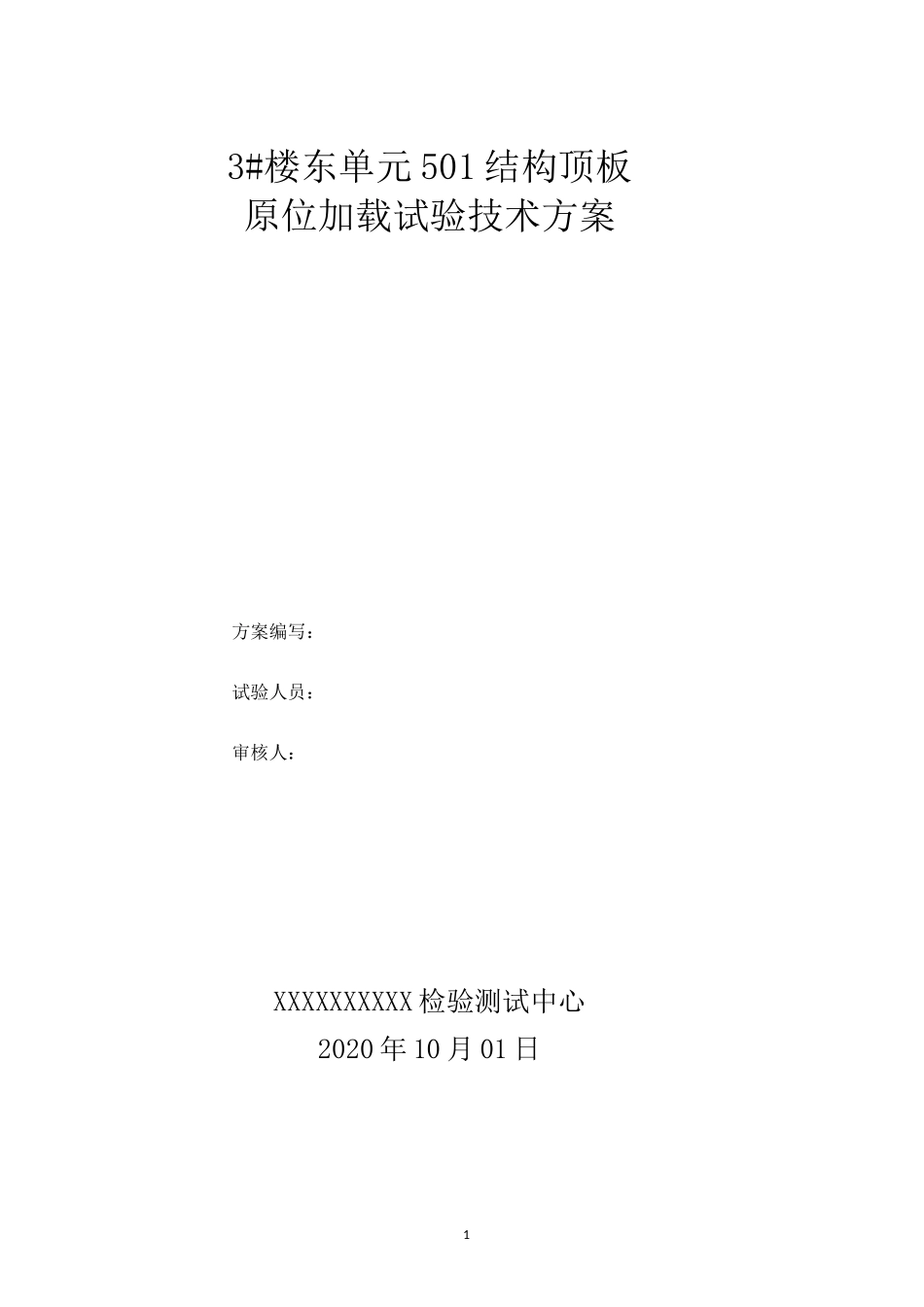

13#楼东单元 501 结构顶板原位加载试验技术方案方案编写：试验人员：审核人：XXXXXXXXXX 检验测试中心2020 年 10 月 01 日2一、工程概况 3二、原位加载试验依据 3三、原位加载试验流程和方法 3四、试验过程中的事项 4五、试验数据处理和分析 5六、检测质量保证、管理措施及工期 6七、人员配备及检测设备 733#楼东单元 501 结构顶板原位加载试验技术方案一、工程概况XXXXXXXXXXXX 为新建商业服务设施及居住项目，位于 XX 大道以北、十里铺地铁站口，其中 3#楼为层高超过 100m 的 46 层剪力墙结构建筑，目前正在室内外装修阶段。建设单位为 XXXXX 置业有限公司，设计单位为 XXXX 建筑设计研究总院有限公司，施工单位为 XXXXXXX 公司武汉分公司，监理单位为 XXX 工程监理咨询有限公司。因 3#楼东单元 501 在装修过程中发现（3-36）~（3-39）/（3-E）~（3-k）区域顶楼板结构出现数条超规范的裂缝，且从外观观察有裂缝特征呈现为贯通裂缝，建设方担心影响结构安全和正常功能使用，为此施工单位和建设单位共同委托湖北省建筑工程质量监督检验测试中心对该区域顶楼板结构进行原位加载试验，且确定本次原位加载试验的类型和目的为检验楼板构件承载力。该区域楼板结构参数大致如下：①板厚 120mm，②混凝土设计强度 C35,③ 荷载设计值~活荷载 2.0KN/m2、装修荷载~0.5KN/m?,结构重要系数丫 0 取 1.0，④加 载 试 验范围（3-36）~（3-38）/（3-J）~（3-k）区域 2.35x3.7=8.7（3-36）~（3-39）/（3-E）~（3-J）区域 4.0x（4.0+1.8）=23.2^，合计-31.9m?。二、原位加载试验依据1、《混凝土结构试验方法标准》GB/T50152-20122、《混凝土结构工程施工验收规范》GB50204-20153、《混凝土结构现场检测技术标准》GB/T50784-20134、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20115、《委托方提供的该工程相关设计图纸资料》三、原位加载试验流程和方法1、试验前收集结构的各类相关信息，包括原设计文件、施工和验收资料、服役历史、后续使用年限内的荷载和使用功能，已有的缺陷以及可能存在的安全隐患。4或对材料强度、结构损伤和变形等进行检测。（1）、采用回弹法检测和评定梁板混凝土强度（参考和对比前期有资质单位采用钻芯法评定该区域楼板的混凝土强度值）；（2）、采用钢筋保护层厚度测试仪测定该区域楼板构件钢筋保护层厚度；（3）、利用该区域原有的楼板钻探孔测定和评定板构件厚度；（4）、对该区楼板...
