无人机防御系统

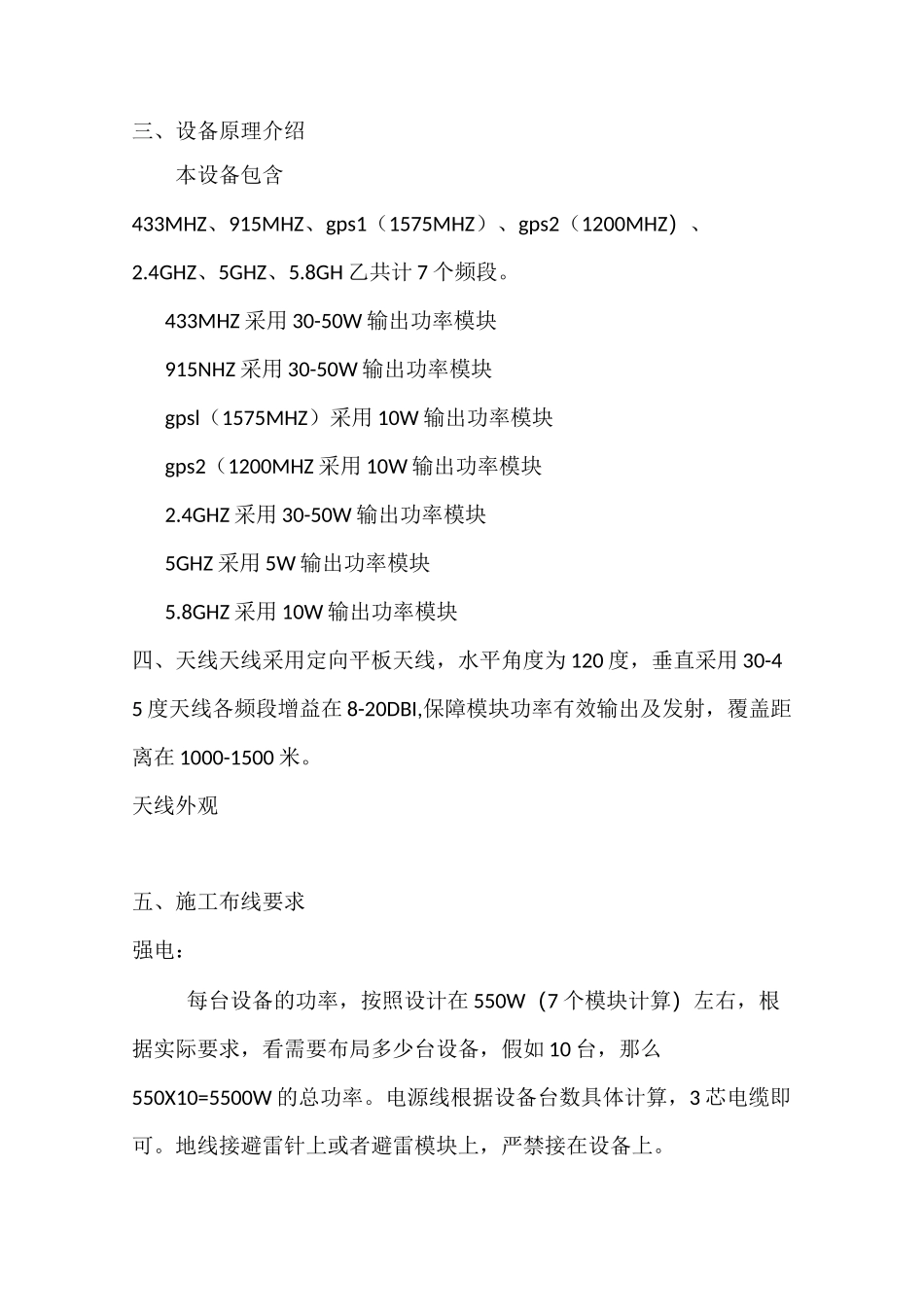

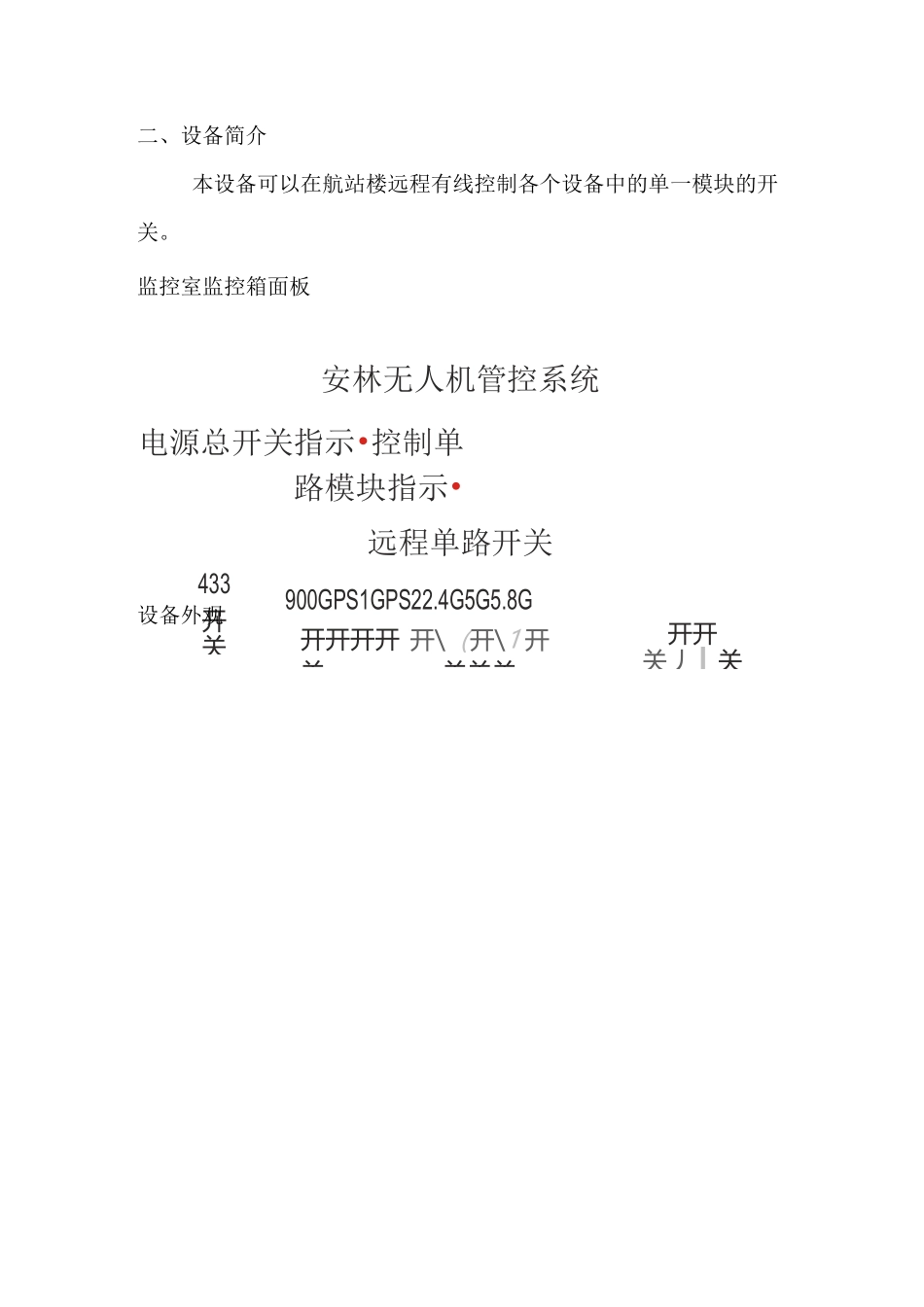

无人机防御系统、机场布局图：433开关900GPS1GPS22.4G5G5.8G开开开开关开\（开\1 开关关关开开关丿I 关二、设备简介本设备可以在航站楼远程有线控制各个设备中的单一模块的开关。监控室监控箱面板安林无人机管控系统电源总开关指示•控制单路模块指示•远程单路开关设备外观三、设备原理介绍本设备包含433MHZ、915MHZ、gps1（1575MHZ）、gps2（1200MHZ）、2.4GHZ、5GHZ、5.8GH 乙共计 7 个频段。433MHZ 采用 30-50W 输出功率模块915NHZ 采用 30-50W 输出功率模块gpsl（1575MHZ）采用 10W 输出功率模块gps2（1200MHZ 采用 10W 输出功率模块2.4GHZ 采用 30-50W 输出功率模块5GHZ 采用 5W 输出功率模块5.8GHZ 采用 10W 输出功率模块四、天线天线采用定向平板天线，水平角度为 120 度，垂直采用 30-45 度天线各频段增益在 8-20DBI,保障模块功率有效输出及发射，覆盖距离在 1000-1500 米。天线外观五、施工布线要求强电：每台设备的功率，按照设计在 550W（7 个模块计算）左右，根据实际要求，看需要布局多少台设备，假如 10 台，那么550X10=5500W 的总功率。电源线根据设备台数具体计算，3 芯电缆即可。地线接避雷针上或者避雷模块上，严禁接在设备上。弱电：弱电即是直流 5V,直流 5V 按照设计要求，每台 4.2A（7 个模块计算），21W 总功率。布线要求，根据设计要求，每路模块需要正负极2 芯线。7 路需要 8-10 芯电缆线即可。根据设备总台数，负极可以共用。所有设备的每个相同频率的模块用一根电缆线连接，负极共用（1-3 根电缆）六、总体工作原理220V 强电（市电）经过监控控制箱的总开关，在输出到每台设备，设备串联，节约电缆。5V 弱电从 220V 强电（市电）经过监控控制箱的总开关，输出到控制箱的开关电源上，输出为 5V。在输出到远程单路开关上，经过开关输出到各个设备模块上。达到控制多台设备的各个模块的开与关。示意图（以 3 台设备为例）：七、软件控制界面本系统可以用网络连接 N 台设备，每台设备有独立的 IP 地址，经过局域网可以有效控制所有设备以及所有设备的单个模块。以及设备与模块的工作情况一目了然。1、系统登录2、工作界面3、设备管理4、设备工作状态5、用户编译6、设备日志管理
